LDF-200X20BL-NB

  • 标准品

检测薄膜上产生的不均匀涂层。

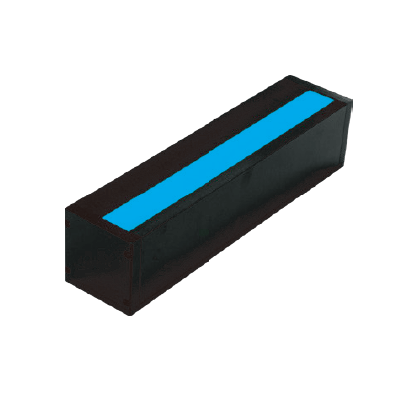

条纹干涉检测用光源 LDF-200X20BL-NB。
尺寸: 宽 216mm ×深 50mm ×高 49mm。

产品详细信息

发光颜色 Blue
峰值发光波长 450 nm typ.
外观尺寸 W 216 mm x D 50 mm x H 49 mm
输入电压 24 VDC
消耗功率 7.97 W max.
极性, 信号 1: (+), 2: NC, 3: (-)
线缆长度 300 mm
外壳材质 Aluminum alloy
输入端口 SMR-03V-B
适合规格 [Compatible standards]
CE, UKCA
EN60825-1, BS EN60825-1, GB7427.1, IEC60825-1, IEC62471
Laser Classifiaction：Class 1
Photobiological Safety Evaluations : Exempt
[Environmental regulations]
RoHS
使用温湿度 Temperature: 0 to 35°C, Humidity: 20 to 80%RH (with no condensation)
保存温湿度 Temperature: -20 to 60°C, Humidity: 20 to 80%RH (with no condensation)
冷却方式 Natural air cooling
重量 0.77 kg max.
注意事项 The warranty period is for half a year from when the product ships. Emission amounts not guaranteed.

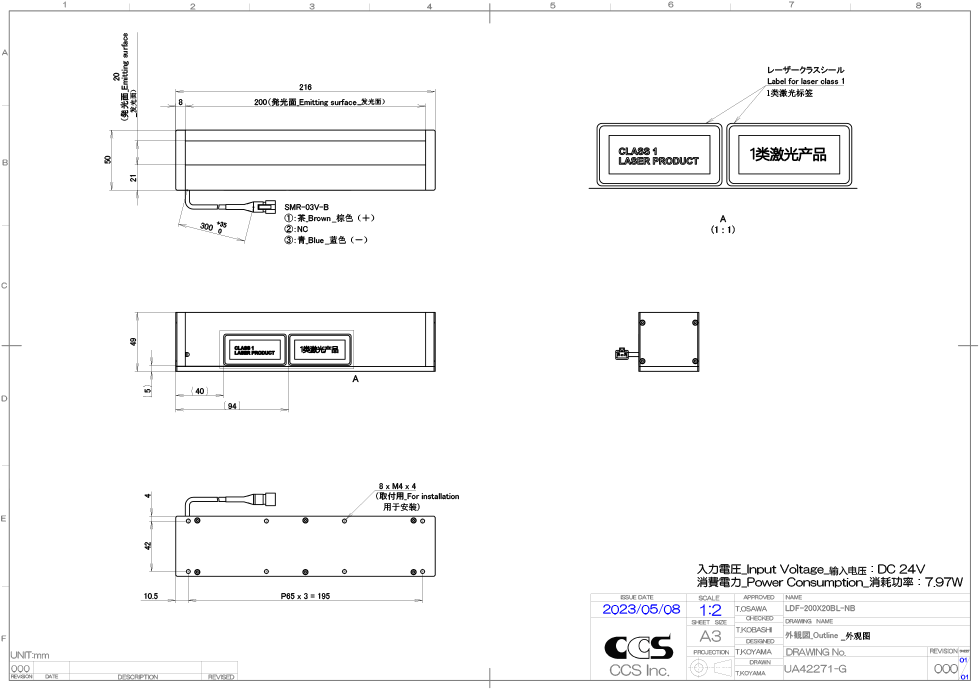

外形尺寸图(mm)

* Click to enlarge image.

线缆

  • FCB-1

    Cable length: 1 m
    Straight cable

  • FCB-2

    Cable length: 2 m
    Straight cable

  • FCB-3

    Cable length: 3 m
    Straight cable

  • FCB-5

    Cable length: 5 m
    Straight cable

  • FRCB-1

    Cable length: 1 m
    Robot cable

  • FRCB-2

    Cable length: 3 m
    Robot cable

  • FRCB-3

    Cable length: 3 m
    Robot cable

  • FRCB-5

    Cable length: 5 m
    Robot cable

电源

Control Unit Guide(PDF)

  • PD4-12024-4-P

  • PD4-12024-4-E

  • PD4-6024-4-P

  • PD4-6024-4-E

  • PD4-12024-2-P

  • PD4-12024-2-E

  • PD4-6024-2-P

  • PD4-6024-2-E

  • CD-VA10024-2P

  • CD-VA20024-4P

  • CD-VA10024-2PE

  • CD-VA20024-4PE

  • PD3-10024-8-SI-500 / PD3-10024-8-PI-500 / PD3-10024-8-EI-500

  • PD3-10024-8-EIK

  • PD3-10024-8-EIPNP(A)

  • PD3-10024-8-PI-PNP

  • PD3-10024-8-EI(A)

  • PD3-10024-8-SI(A)

  • PD3-10024-8-PI

  • PD3-5024-4-EIK

  • PD3-5024-4-EI-PNP(A)

  • PD3-5024-4-PT-PNP(A)

  • PD3-5024-4-PI-PNP(A)

  • PD3-5024-4-ETK

  • PD3-5024-4-ET(A)

  • PD3-5024-4-PT(A)

  • PD3-5024-4-EI(A)

  • PD3-5024-4-SI(A)

  • PD3-5024-4-PI(A)

  • PD3-5024-3-ET-PNP(A)

  • PD3-3024-3-EIK

  • PD3-3024-3-ET-PNP(A)

  • PD3-3024-3-EI-PNP(A)

  • PD3-5024-3-PT-PNP

  • PD3-3024-3-PT-PNP

  • PD3-3024-3-PI-PNP

  • PD3-5024-3-ETK

  • PD3-3024-3-ETK

  • PD3-5024-3-ET(A)

  • PD3-5024-3-PT

  • PD3-3024-3-ET(A)

  • PD3-3024-3-PT

  • PD3-3024-3-EI(A)

  • PD3-3024-3-SI(A)

  • PD3-3024-3-PI

  • CC-ST-1024
