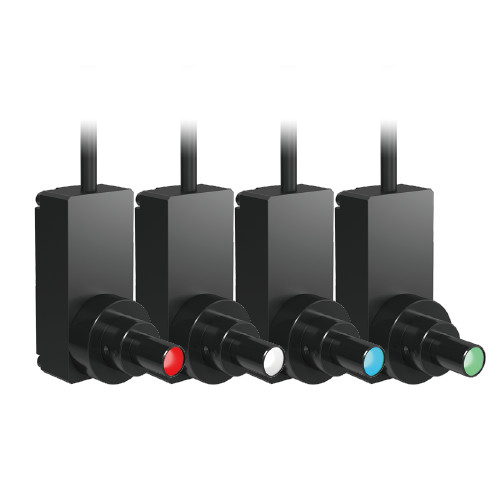

HLV3系列L型

・兼有高输出、高均匀度的点光源
・全部29个机种的产品阵容
・亮度的个体差异降低的新设计
・实现了比以往光源最大2倍的高输出型（HLV3-22-4S类型）也登场了
・备有红外（860nm）机型
・优化CCS制造的高分辨率远心镜头
・配备LCD显示器，可进行细微控制的专用电源
・可以用高性能的平行光·集光镜头照射到相距较远的地方

注:这些光源都需要配备有点光源用输出端口的电源。
根据光源的输入电流，选择合适的电源。
关于详细内容，请参照光源型号页的[电源]栏。

特点

高性能 高品质的第3代点光源

兼有高输出/高均匀度

丰富的产品阵容，用途广泛。

亮度的个体差异降低

过抑制光源亮度的波动，削减维护工时。

实现比传统产品最大2倍的高输出

可对应高速检测案件。（传统产品与HLV3-22-4S的比较）

本公司 高分辨率远心镜头的光学系统最佳化

提供适合远心镜头倍率的光源方案。

高性能平行光/集光镜头的广泛用途

和集光镜头组合使用的方案。

备有红外（860nm）机型

可对应穿透案件。

全部29个机种的产品阵容

HLV3-14HLV3-14-HU

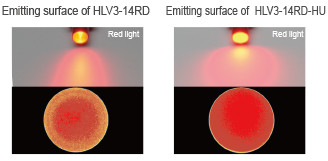

轻便，紧凑型 HLV3-14/-HU

备有标准型和高均匀型（-HU）

注） 在本公司测量条件下进行比较，并不保证品质和性能。

HLV3-14RD HLV3-14RD-HU

HLV3-14SW HLV3-14SW-HU

HLV3-14BL HLV3-14BL-HU

HLV3-14GR HLV3-14GR-HU

HLV3-22-1HLV3-22-2

L型标准机型 HLV3-22-1/-2

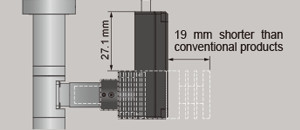

改进以往产品的外壳设计，节省了空间。

通过采用L型外壳，充分确保横向空间。

光源背面设有安装孔，可灵活设置光源。

HLV3-22RD-1 HLV3-22RD-2

HLV3-22SW-1 HLV3-22SW-2

HLV3-22BL-1 HLV3-22BL-2

HLV3-22GR-1 HLV3-22GR-2

HLV3-22-2-1220

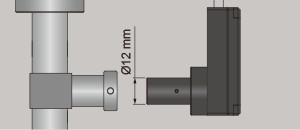

发光顶端直径为12mm型

适用于光源安装灯座尺寸为直径12mm的镜头。

替代直线形光纤导管也可放心

光源背面设有安装孔，可灵活设置光源。

HLV3-22RD-2-1220

HLV3-22SW-2-1220

HLV3-22BL-2-1220

HLV3-22GR-2-1220

HLV3-22-4MHLV3-22-4SHLV3-22IR860

优化高倍率远心镜头
HLV3-22-4M/-4S

根据镜头倍率推荐适合的光源

注） 以10% 间隔按颜色显示亮度的最小值到最大值范围。（并非保证值。）

HLV3-22RD-4M HLV3-22RD-4S

HLV3-22SW-4M HLV3-22SW-4S

HLV3-22BL-4M HLV3-22BL-4S

HLV3-22GR-4M HLV3-22GR-4S

HLV3-22IR860

可根据用途选择

产品阵容表

型号 与以往光源的亮度比较※ 均匀性 紧凑性 亮度的个体差异降低 远心镜头
推荐倍率
RD（红色） SW（白色） BL（蓝色） GR（绿色） IR（红外）
HLV3-14 1.7倍 1.1倍 3.0倍 1.3倍 － ○ ◎ － 高倍率
HLV3-14-HU 0.9倍 1.1倍 1.0倍 1.7倍 － ◎ ◎ － 高倍率
HLV3-22-1 1.2倍 1.4倍 1.5倍 1.2倍 － ◎ ○ ○ 高倍率
HLV3-22-2 1.1倍 1.5倍 1.5倍 1.2倍 － ◎ ○ ○ 高倍率
HLV3-22-2-1220 1.1倍 1.5倍 1.5倍 1.2倍 － ◎ ○ ○ －
HLV3-22-4M 1.0倍 1.3倍 1.2倍 1.0倍 － ◎ △ ○ 低倍率
HLV3-22-4S 1.6倍 1.9倍 2.0倍 1.6倍 － ◎ △ ○ 高倍率
HLV3-22IR860 － － － － － － △ － －
※ 与以往光源的亮度比较中，HLV3-14是与HLV2-14的同色，HLV3-14-HU是与HLV2-14HU的同色，HLV3-22-1是与HLV2-22的同色，HLV3-22-2/-2-1220/4W-4是与HLV2-22-3W的同色进行比较。
注） 按本公司测量条件等进行比较，并不保证品质和性能。

亮度的个体差异降低（HLV3-14/-14-HU， HLV3-22IR860， HLV3-22-1C/-2C/-2C-1220/-4C非对象）

HLV3系列（L型），采用新型设计，可将亮度调整至各机型规定的标准值范围内。
在生产工序中，通过逐台测量，调整光源亮度，实现了将同机型间亮度不均抑制到最低限度的高品质。
成功削减引进和维护光源时进行的光源亮度调整工时，有助于缩短现场的作业时间。

数据

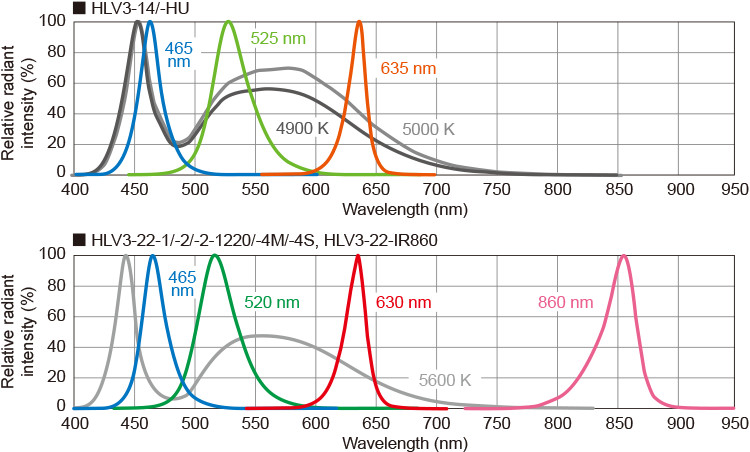

光谱

可选线缆

延长线缆
单通道线缆 机器人线缆
FCB-1/-2/-3/-5
（1m/2m/3m/5m）		 FRCB-1/-2/-3/-5
（1m/2m/3m/5m）
FCB-HLV3-10（10m）※ FRCB-HLV3-10（10m）※
※ 可用于与PJ2系列电源连接时的10m延长线缆。
注意事项
  • 使用时，请勿连接超过5m 的FCB-1/-2/-3/-5、FRCB-1/-2/-3/-5延长线缆。
  • 不能使用分支线缆。

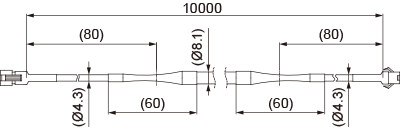

FCB-HLV3-10 单通道线缆

（単位：mm）

重量：1,200 g 以下、允许弯曲半径：65mm

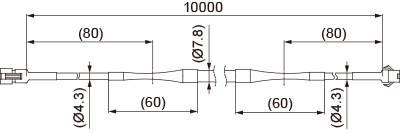

FRCB-HLV3-10 柔性线缆

（単位：mm）

重量：1,200 g 以下、允许弯曲半径：35mm

动画介绍

※点击观看视频↓

高分辨率远心镜头

SE-65-M系列 / SE-110-M系列

本公司高分辨率远心镜头的光学系统最优化

提供适合远心镜头倍率的光源方案。为低倍率镜头备有高均匀型，为高倍率镜头备有高输出型。
HLV3系列在内部结构中采用独创镜头，得以维持将光轴偏移抑制到最低限度的高品质。

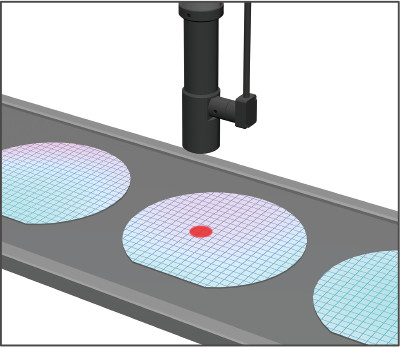

通过与本公司独创的高分辨率远心镜头（带同轴落射型）组合，实现了稳定的成像环境。

远心镜头推荐倍率一览

WD ＼ 倍率 0.3 0.5 0.8 1.0 1.5 2.0 3.0 4.0 6.0
65mm   SE-65
VT05-M		 SE-65
VT08-M		 SE-65
VT10-M		   SE-65
VT20-M		   SE-65
VT40-M		 SE-65
VT60-M
110mm SE-110
VT03-5M		 SE-110
VT05-M		 SE-110
VT08-M		 SE-110
VT10-M		 SE-110
VT15-M		 SE-110
VT20-M		 SE-110
VT30-M		 SE-110
VT40-M

注） 以照射范围的均匀区域为基础制作。本公司根据测定条件进行比较，不保证品质和性能。

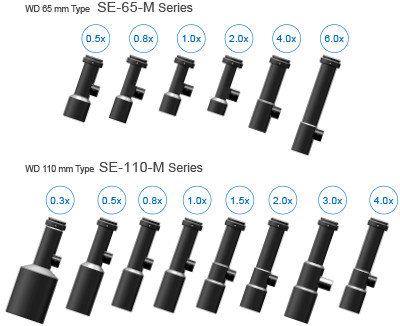

CCS原创高分辨率远心镜头SE-65-M/110-M系列

注） 根据本公司条件进行比较，不保证品质和性能。

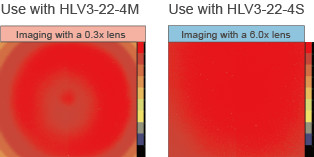

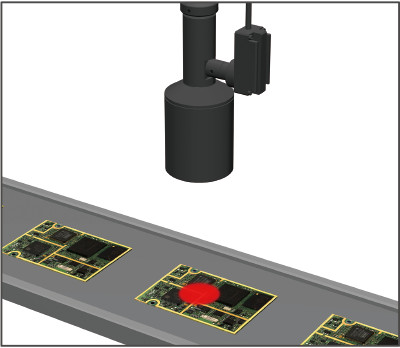

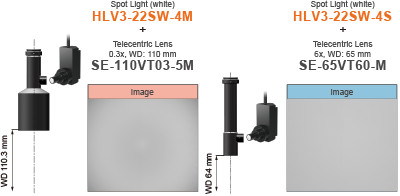

成像实例

与HLV3-14RD的成像

与HLV3-22RD-4S的成像

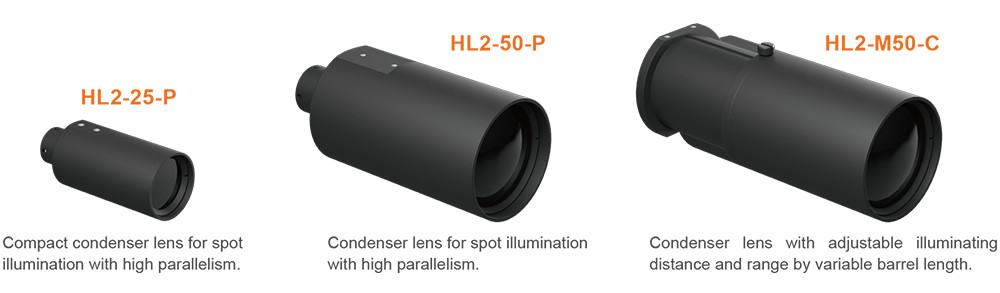

平行光，集光镜头的方案

特点

在与被测物体相机较远的成像环境下，也可根据照射距离，照射范围，均匀范围选择集光镜头，实现适合成像条件的照射

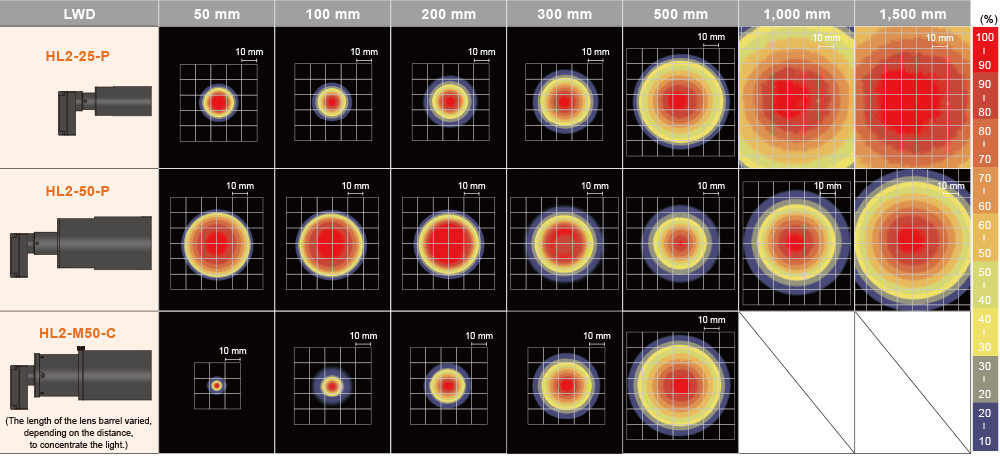

照度分布图

注） 与HLV3-22SW-4C（白色）安装时。（本公司测量条件下的实测值，并非保证值）。

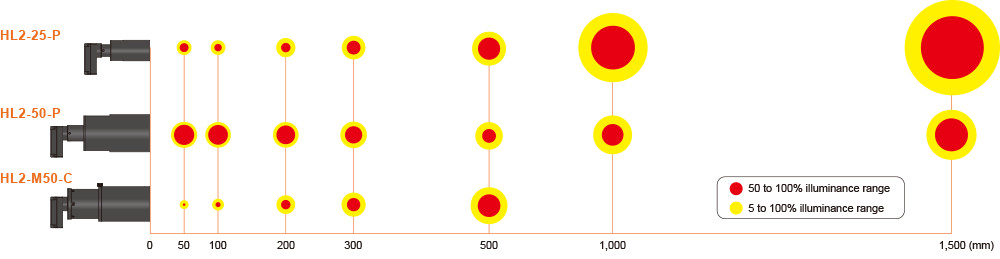

照度分布LWD特性

HL2-25-P + HLV3-22SW-4S

（照射范围的单位：mm）

LWD 50mm 100mm 200mm 300mm 500mm 1000mm 1500mm
50～100％的范围 φ18 φ15 φ19 φ28 φ45 φ89 φ128
5～100％的范围 φ30 φ30 φ39 φ48 φ69 φ141 φ194

HL2-50-P + HLV3-22SW-4S

（照射范围的单位：mm）

LWD 50mm 100mm 200mm 300mm 500mm 1000mm 1500mm
50～100％的范围 φ41 φ40 φ38 φ35 φ28 φ44 φ67
5～100％的范围 φ53 φ52 φ52 φ54 φ56 φ79 φ102

HL2-M50-C + HLV3-22SW-4S

（照射范围的单位：mm）

LWD 50mm 100mm 200mm 300mm 500mm 1000mm 1500mm
50～100％的范围 φ5 φ10 φ19 φ27 φ46 - -
5～100％的范围 φ18 φ24 φ38 φ49 φ75 - -
注） 在照度分布内的最大值设置为100%测量时的值。（本公司测量条件下的实测值，并非保证值）

注） 在照度分布内的最大值设置为100%测量时的值，以10%为单位表示。与HLV3-22SW-4S（白色）安装时。（本公司测量条件下的实测值，并非保证值）

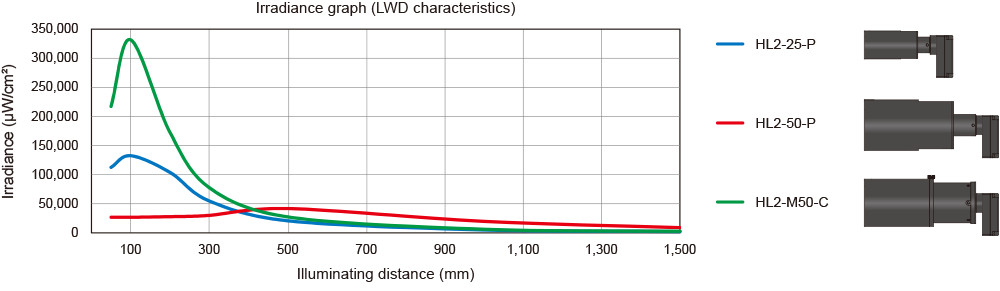

辐射照度比较

注） 与HLV3-22SW-4S（白色）安装时。（本公司测量条件下的实测值，并非保证值）

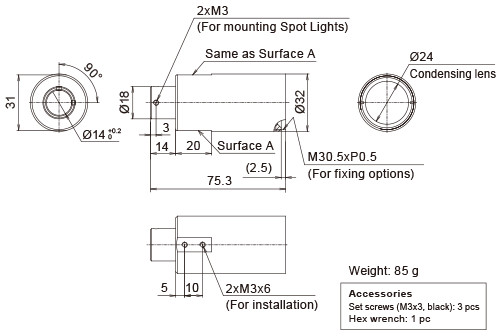

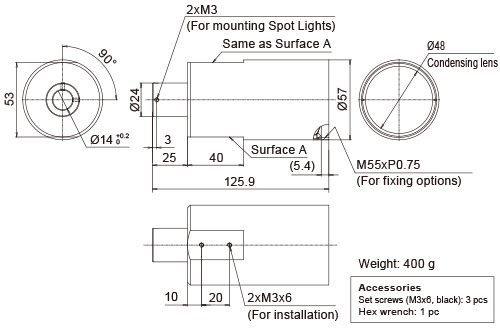

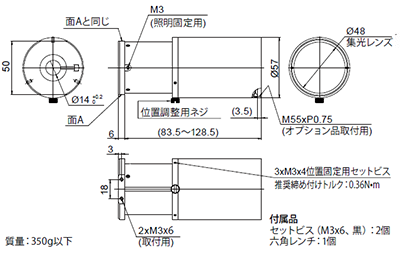

外观尺寸图

HL2-25-P

HL2-50-P

HL2-M50-C

偏光滤镜（另售品）

备有各种尺寸的偏光滤镜。
使用时，请同时在相机侧镜头部组合使用偏光滤镜。

  • HLV2-25-P用 型号： PL-30/PL-30-NL （带螺丝锁）
  • HLV2-50-P/HLV2-M50-C用 型号：PL2-55-NL （带螺丝锁）

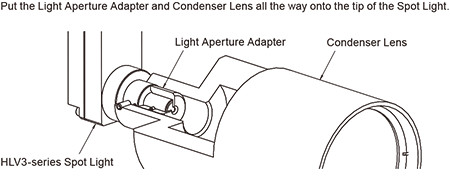

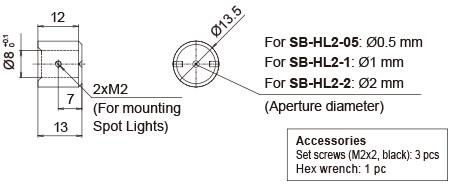

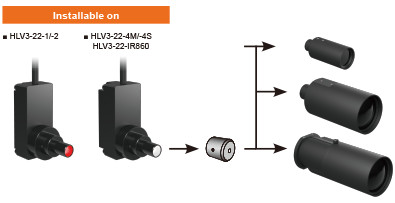

光源光圈适配器 （另售品）

通过将光源光圈适配器安装至HLV3光源时，可变更照射光的指向性。

与集光镜头组合使用时，请用于微调照射距离和照射范围。

专用电源

HLV3/HLV2系列专用电源

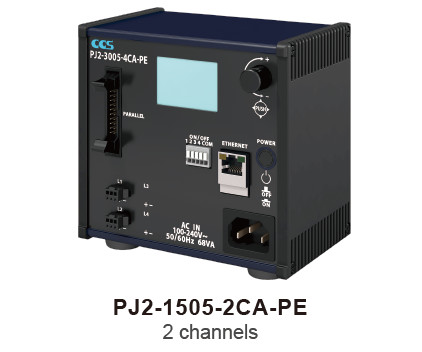

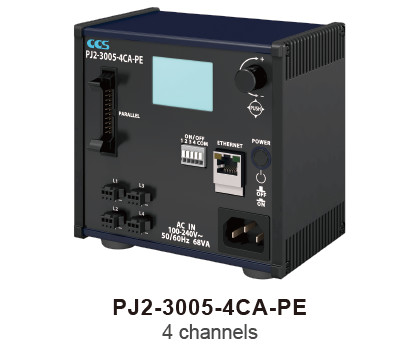

PJ2系列

搭载LCD显示器，可简单地设定，确认光源的动作

全部HLV3系列均可连接的模拟电源

可进行1024档调光设定。因为LCD显示器的搭载再现性出色，可进行细微的控制。另外，外部控制同时搭载以太网和并行通信。光源输出备有2个通道规格，4个通道规格。可根据使用的用途进行选择。

可连接机种
  • HLV3系列全部机种
符合机种
PJ2-1505-2CA-PE
PJ2-3005-4CA-PE
適合機種
PJ2-1505-2CA-PE
PJ2-3005-4CA-PE

可实现最大提高HLV3系列亮度2.4倍，高速点亮! ※1

通过组合电源适配器和驱动超频闪式频闪电源，可提供适合成像环境的方案。
  • 点光源
    点光源
    HLV3-22-4M/4S/4C系列的
    各种发光颜色（红，白，蓝，绿）
    HLV3-22IR860 （红外）
  • 线缆
    线缆
    单通道线缆
    FCB-1/-2/-3/-5※2
    柔性线缆
    FRCB-1/-2/-3/-5※2

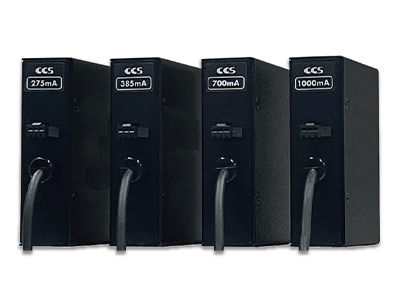

  • 电源适配器
    电源适配器
    RB-16.4-48-HK※3
    受注生産品
  • 电源
    電源
    驱动超频式频闪电源
    POD-5024-2-PEI (2ch)
    POD-22024-4-PEI (4ch)

※1 在HLV3-22-4 /IR860机型中，PJ2电源使用时和电源适配器，驱动超频式频闪电源组合时的比较。
※2 不可使用分支电缆。
※3 HLV3系列是用驱动超频式频闪发光的适配器。
