HLDR-IP系列｜CCS株式会社

首页 > 产品信息 > 图像处理光源 > 环形（防水型） > HLDR-IP系列

HLDR-IP系列

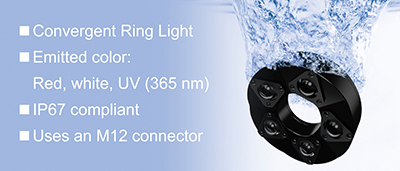

通过集光镜头保证亮度的防水环形光源。
符合IP67标准，采用M12端口。

特点特性・数据特殊定制例成像实例

特点

实现集光照射

HLDR-IP系列是通过集光镜提高亮度的集光型环形光源。

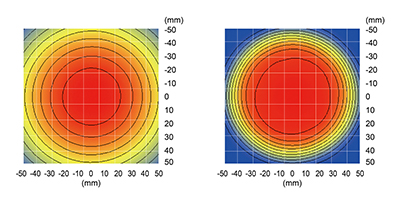

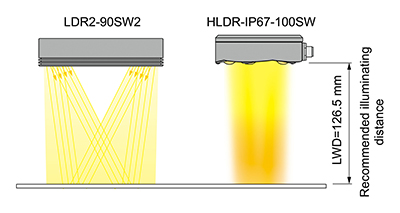

环形光源与HLDR-IP系列的照射比较

符合IP67标准

防水、防尘结构，可在恶劣的环境下使用。也可安装在食品、药品等必须清洗生产线的生产现场。

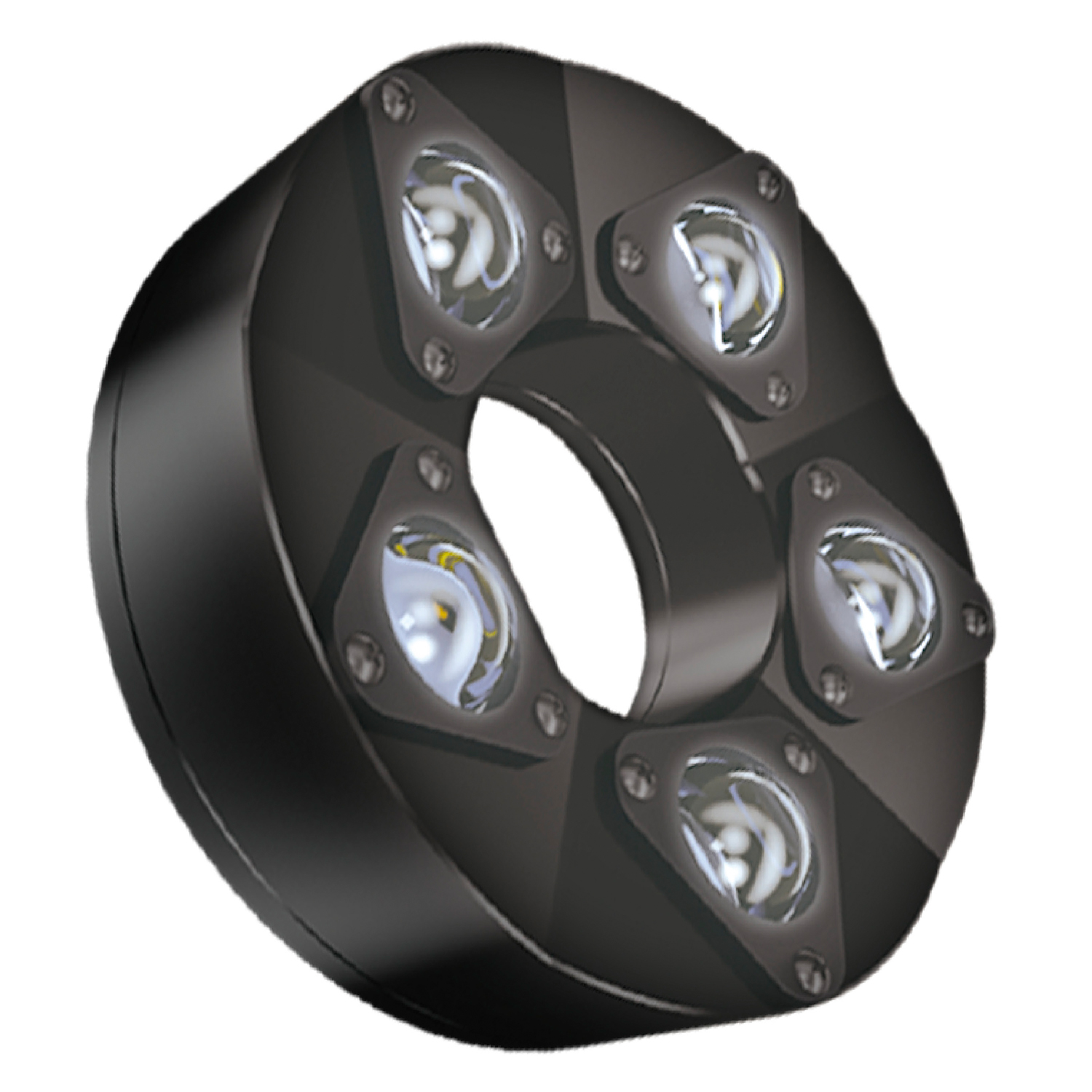

防水环形光源HLDR-IP系列

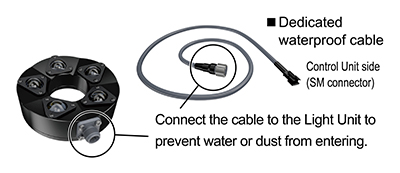

采用了M12端口

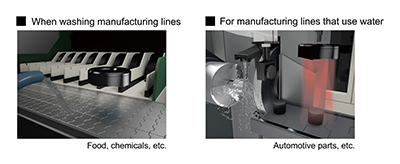

清洗生产线时不怕淋湿

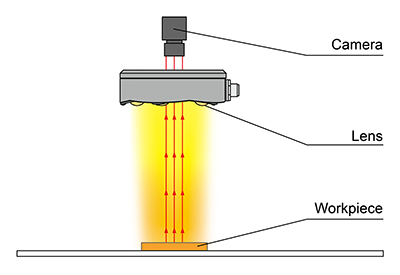

构成例

通过集光镜提高亮度的集光型防水环形光源。

HLDR-IP67-100

特性・数据

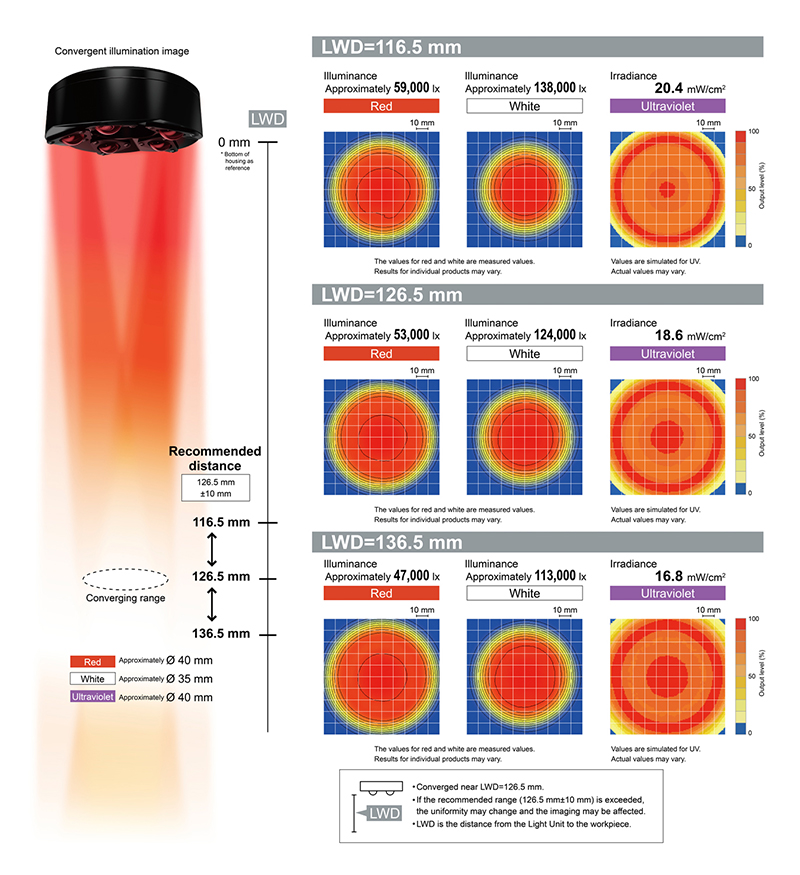

关于推荐距离

※登载的数据仅供参考。实际数值可能会有出入。

LED特性

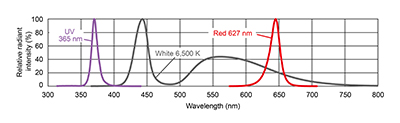

光谱

备有适用于各个波长的镜头滤镜。
有关镜头滤镜的详细内容, 请参照这里。

使用时，请务必阅读产品附带的《Instruction Guide》并遵守使用注意事项。
登载的数据仅供参考。实际数值可能会有出入。

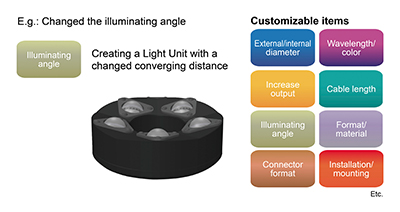

特殊定制例

成像实例

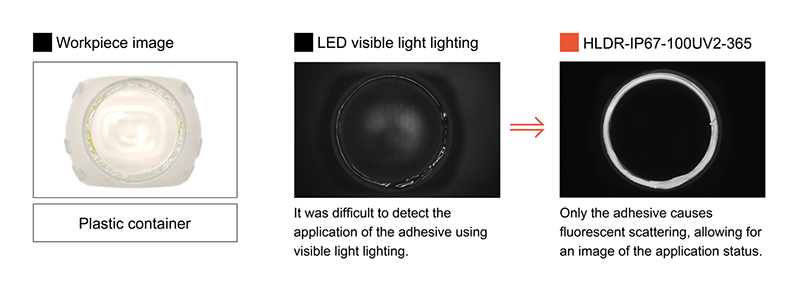

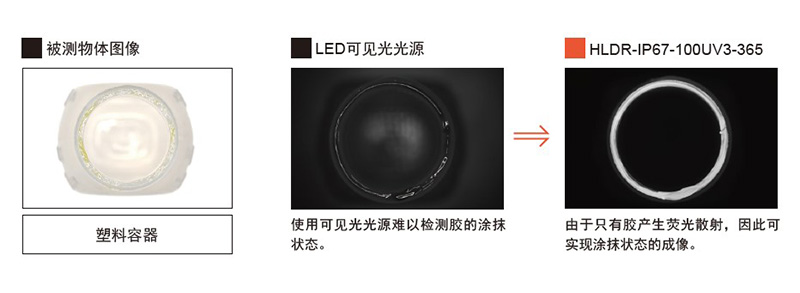

塑料容器上的胶的荧光观察

内容	胶的涂抹状态检测
被测物体	塑料容器
提供方案前	LED可见光光源
提供方案后	HLDR-IP67-100UV3-365
结果	仅检测胶
