LFX3-PT系列

最适合检测镜面物体的凹凸,外壳小巧的光源。
备有根据检测条件可选的2种线间距。
1mm型（型号末尾：A）、2mm型（型号末尾：B）

※本产品是接单生产品。

特点

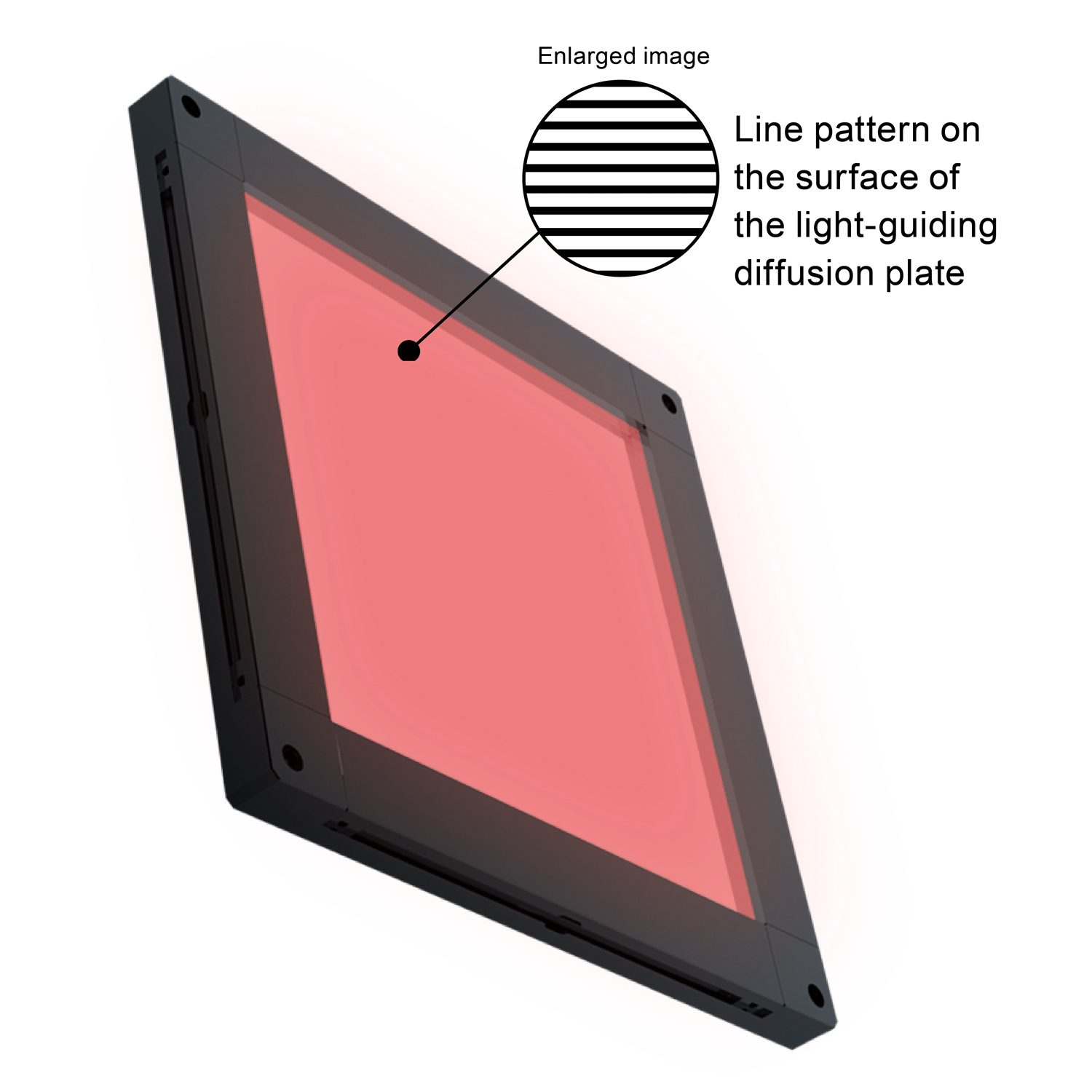

将导光板表面的印刷图案从点状更改为线状，
可对同轴光源难以检测出的镜面物体上，“不明显的凹凸”进行提取并实现成像。

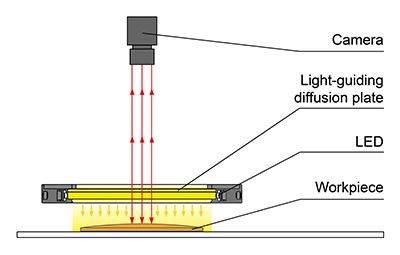

构成例

LFX3-100-PT

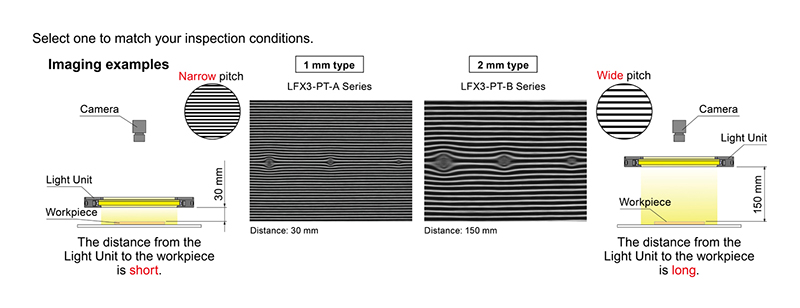

提供2种线间距

请根据检测条件进行选择。

为了获得适合的图像

安装光源时，使线状图案能够投影到被测物体上，
通常情况下，请将相机焦距对准光源的线状图案，而非被测物体。
成像中如有干涉条纹，请按下述方法进行调整。

  • 放大相机光圈
  • 光源与被测物体之间拉开距离

成像条件（相机与被测物体之间的距离，焦距位置，光圈大小），和光源位置因不同检测而异。上述说明仅供参考。

为了获得适合的图像

特性 ・数据

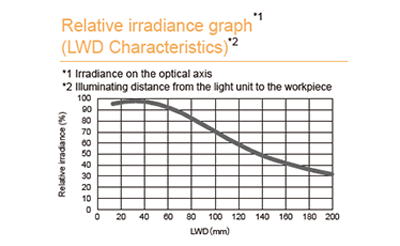

数据：相对辐射照度图表（代表例）

※登载的图表仅供参考。实际数值可能会有出入。

LFX3-100SW-PT-A(A)

LED特性

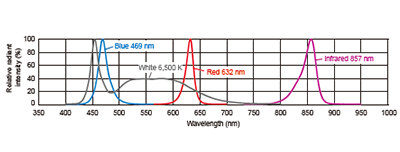

光谱

高输出型白色数据为型号（A）。
备有适用于各波长的镜头滤镜。
有关镜头滤镜的详细内容，请参照这里。

使用时，请务必阅读产品附带的《Instruction Guide》并遵守使用注意事项。
登载的数据仅供参考。实际数值可能会有出入。

特殊定制例

可通过特殊定制变更形状、提高亮度、变更波长等。
请随时进行咨询。

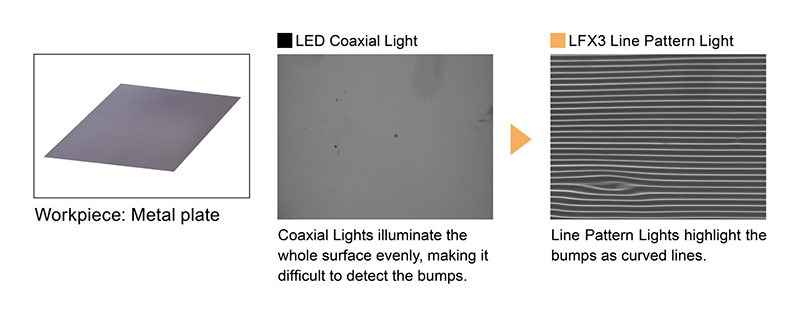

成像实例

金属板的外观成像

白色LED照明的型号变更

LFX3-PT系列白色机种停产・更新升级机种通知

更新升级机种

LFX3-PT系列白色机种
例：LFX3-50SW-PT-A -> LFX3-50SW-PT-A(A)

规格・性能的差异

由于安装在光源上的LED生产终止、LED将产生变化。
伴随着这个变化、相关色温会变低(偏黄)。

通知(PDF)

LFX3-PT系列白色机种停产通知
