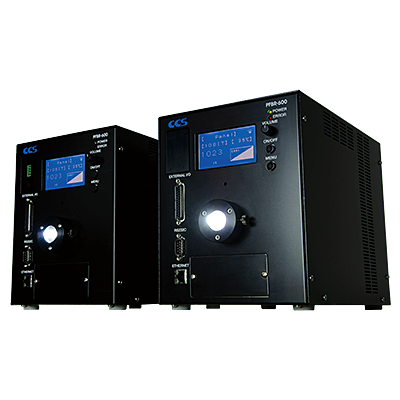

PFBR-600SW2 系列

可替代350W金属卤化物灯或氙气灯的超高亮高输出光源
更新PFBR-600。

  • 高输出光源用于检测需要高速・高分辨率图像采集的半导体等小型电子元件,也可以对大型工件进行远距离照射

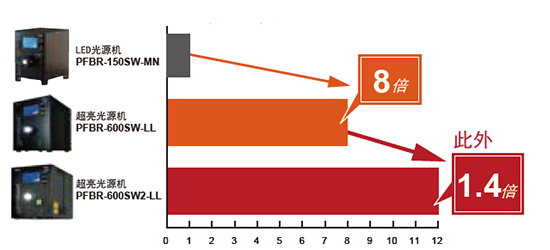

  • 实现传统的产品1.4倍以上的高输出*1
  • 具备23,000小时*2的长寿命,可长期维持稳定的光输出
  • 可选择常时发光、频闪发光(内部触发模式、外部触发模式)
  • 可通过手动控制、以太网、并行、串行进行外部控制
  • 最短1µs以下的高速响应
  • 以照射透过特定波长光的“搭载滤镜转换器的机型”为首,还推出了“高亮度快速亮度切换机型(特殊定制品)”,“高亮度频闪点灯专用机型(特殊定制品)”。

*1 与传统产品 PFBR-600SW-LL 的比较
*2 启用反馈控制功能且最大光量为50%时的预期寿命

特点/多种机能

实现可替代氙气闪光光源的高输出

实现传统的产品1.4倍以上的高输出!堪比氙气闪光光源的超高输出光源装置

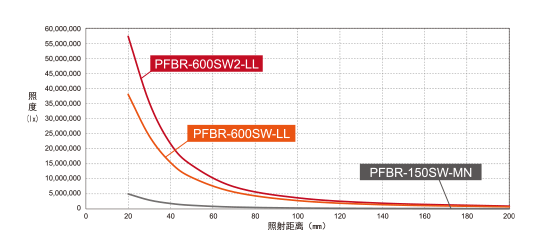

照度比较图表(示意图)*1

照度比较图表(示意图)

照射距离 / 照度 *2

照射距离 / 照度(示意图)

*1 安装调光100%、束直径Φ8mm、总长1,000mm的直型光纤导管,离光纤出射端面50mm的位置的实测值(并非保证值)。到各照射距离的位置的实测值(并非保证值)。
*2 安装调光100%、束直径Ø8mm、总长1,000mm的直型光纤导管,从光纤出光口到各照射距离的位置的实测值(并非保证值)。

搭载触发滤波器功能 NEW

即使在嘈杂的环境中也能稳定地检测外部触发输入
触发滤波器设定点 = 00µs

触发滤波器设定点 = 00µs


当外部信号被打开时,检测触发器的上升沿。
触发滤波器设定点 = 10µs

触发滤波器设定点 = 10µs


触发器的上升沿是在外部信号接通后信号稳定10微秒后检测到的。
从外部信号打开到检测到触发的时间根据噪声成分的不同而不同。
* 详情请见操作指南

*3 本公司的测量条件下的实测值。实际数值可能会有出入。本产品的补偿功能始终为“有”的状态。

特点

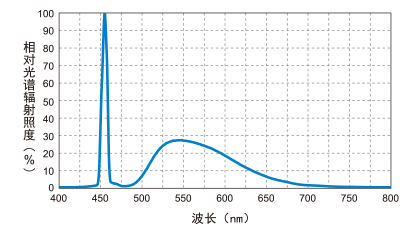

光谱分布特性 *4

光谱分布特性

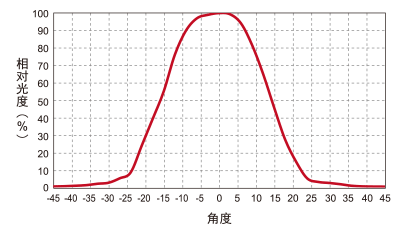

光纤出光口的配光特性 *5

光纤出光口的配光特性

*4 本公司的测量条件下的实测值。实际数值可能会有出入。
*5 安装调光100%、束直径Φ8mm、总长1000mm的直型光纤导管,离光纤出射端面1000mm的位置的实测值(并非保证值)。

多种机能

搭载线性调整功能

搭载独有的补偿功能,实现具有重现性的线性。
以最大1,024档的高分辨率调光 *6

线性调整功能(示意图)

*6 本公司的测量条件下的实测值。实际数值可能会有出入。本产品的补偿功能始终为“有”的状态。

搭载光量反馈控制功能

通过光量反馈控制功能和设定任意的稳定化时间,可长期维持输出

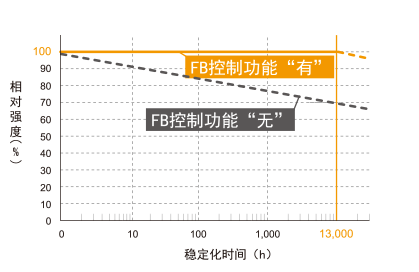

有无光量反馈控制功能时的相对强度比较(示意图)*7

有无光量反馈控制功能时的相对强度比较(示意图)

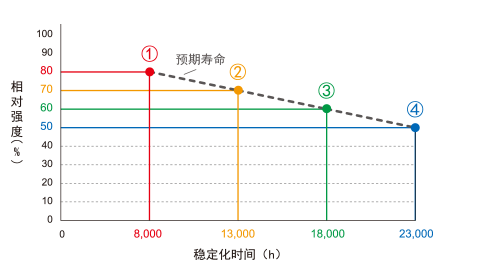

光量反馈控制功能与稳定化时间的关系(示意图)*8

光量反馈控制功能与稳定化时间的关系(示意图)

①最大光量80%时,稳定化最长时间为8,000小时 ②最大光量70%时,稳定化最长时间为13,000小时 ③最大光量60%时,稳定化最长时间为18,000小时 ④最大光量50%时,稳定化最长时间为23,000小时

* 关于光量反馈控制功能的详细说明,请参阅使用说明书。

*7 将稳定化时间设为13,000小时。图表仅供参考(并非保证值)。
*8 Ta=40°C的环境下。图表仅供参考(并非保证值)

可通过LCD面板轻松确认运用状况

将光源温度、调光值、累计工作时间等工作情况显示到显示器上

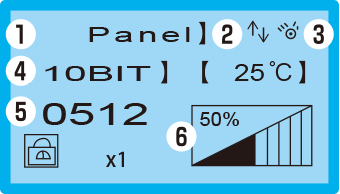

运用画面11

运用画面11

  • (1)操作模式
  • (2)反馈功能图标
  • (3)点灯图标
  • (4)调光分辨率
  • (5)调光值
  • (6)调光指示器

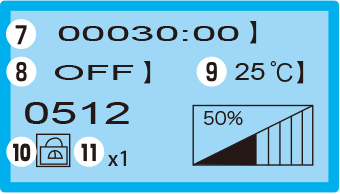

运用画面12

运用画面12

  • (7)累计工作时间 (分钟)
  • (8)频闪设定
  • (9)光源温度
  • (10)锁止图标
  • (11)调光档位倍率
每次按下旋钮,显示倍率将按 x1、x10、x100 的顺序切换。

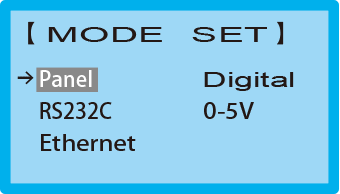

MODE设定画面

MODE设定画面

* 关于显示内容的详细说明,请参阅使用说明书。

可通过多种通信方式进行外部控制

  • 以太网通信控制:TCP/IP、UDP/IP
  • 串行通信控制:RS-232C
  • 并口通信控制
       数字调光:可用于漏型、源型
       模拟调光:通过0-5V电压进行调光控制

滤镜转换器

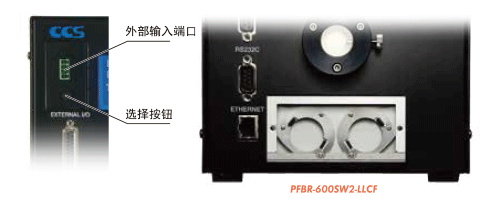

搭载滤镜转换器的机型
PFBR-600SW2-LLCF / PFBR-600SW2-LLCF-XF(特殊定制) / PFBR-600SW2-LLCF-HD(特殊定制)

通过使用色彩滤镜,可实现透过特定波长的照射光。

PFBR-600SW2-LLCF

  • 搭载5连装型滤镜转换器
  • 可通过手动/外部通信切换滤镜
  • 拆下前盖,可更换滤镜

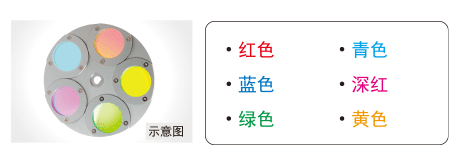

  • 备有6色滤镜

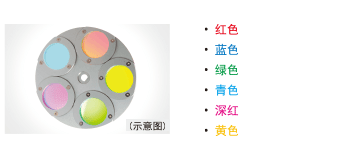

色彩滤镜

备有耐热性优异的各种滤镜。
关于滤镜的安装方法和设定,请参阅使用说明书。

高亮度 快速亮度切换对应 (特殊定制)

高亮度 快速亮度切换对应
PFBR-600SW2-LL-HD / PFBR-600SW2-LLCF-HD(特殊型号示例)

可以通过外部的信号输入依次快速切换到提前设定好的亮度,最大可以有8组亮度设定。可针对一些样品上反射率和通过率不同的部分进行检测。

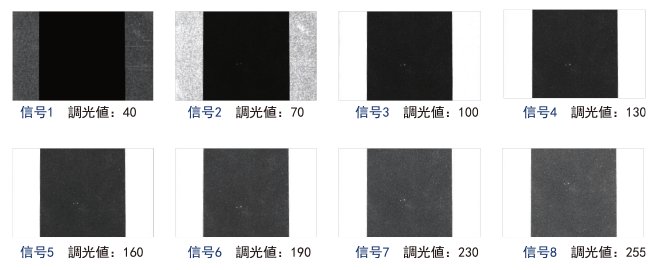

电极片的成像(针对相同检测对象物,每次信号输入后不同的调光值所拍摄的图像)

  • 电极片的
  • 信号

时序图

时序图

高亮度 频闪点灯专用 (特殊定制品)

高亮度 频闪点灯专用
PFBR-600SW2-LL-XF / PFBR-600SW2-LLCF-XF (特殊型号示例)

可以用来替换氙气灯的产品。保持原先高亮度特征的基础上,由于是频闪专用光源,因此不需要使用特殊的光纤,可以使用一般的塑料光纤。

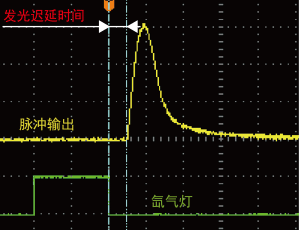

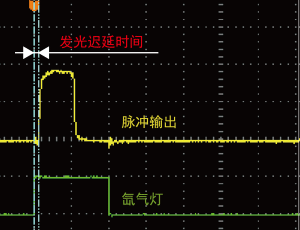

和氙气灯光源的脉宽输出比较

对于信号输入后点灯响应时间不会产生变化。

PFBR-600SW2-LL-XF

PFBR-600SW2-LL-XF

氙气灯

氙气灯

选件

光纤导管 / 光纤导管安装用适配器

光纤导管包括直形、环形、线阵传感器用等,可根据用途选用。

直线型

直线型

环型

环型

线阵传感器用条型

线阵传感器用条型

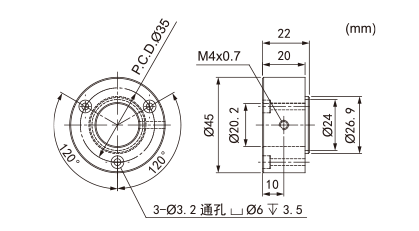

光纤导管安装用适配器(AD-PFBR-600-01)

光纤导管安装用适配器(AD-PFBR-600-01)

  • 光纤导管安装用适配器在购买后由客户自行安装,敬请谅解。
  • 提供特殊定制。有关详细内容,请向本公司销售负责人进行咨询。

外部控制线缆

根据通信方式,选择对应的电缆。

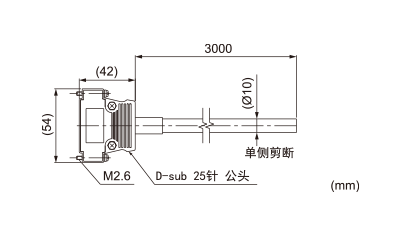

EXCB2-25M-3

EXCB2-25M-3

  • 串行通信电缆请准备市售的RS-232C交叉电缆(3m以内)。
  • 以太网通信电缆请准备市售的网线(30m小于)。详细内容请参阅使用说明书。
