LDL2系列

从线性封装LED的发光部照射直射光。安装灵活性十分出色。

特点

144种机型丰富的产品阵容

通过组合发光面的尺寸、发光宽度、指向特性、发光颜色等，备有144种机型的产品阵容。

可用于广泛的用途

可自由调节照射方向和照射角度，适用于广泛的用途。
条形光源，能根据被测物体的情况自由调节照射方向和照射角度，实现最佳的成像。

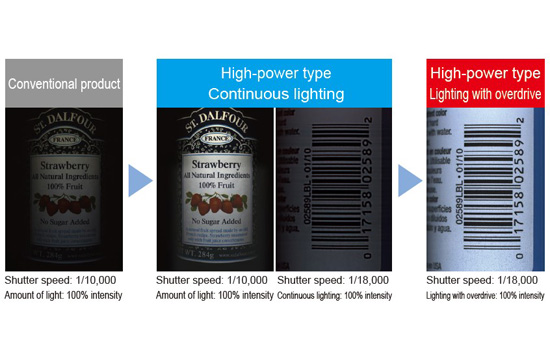

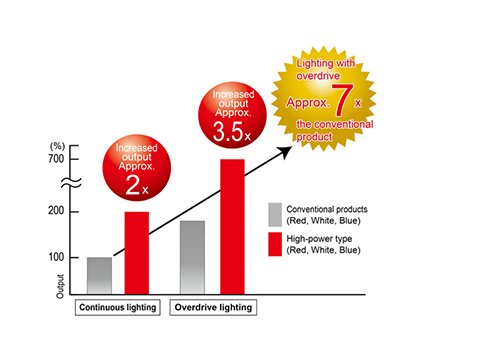

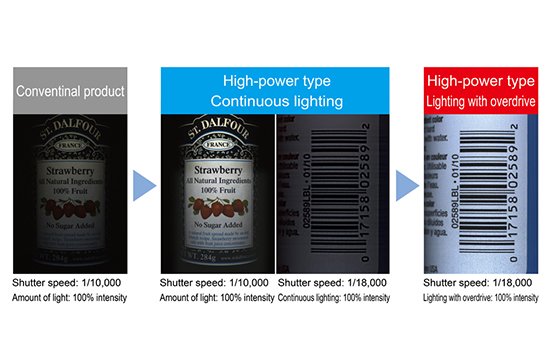

提高亮度！　推出多种尺寸！

※登载的数据仅供参考。实际数值可能会有出入。

亮度比较

标准品阵容概要

宽型（型号末尾-WD）也为相同规格。

传统产品

 型号 LED发光色 发光面尺寸
LDL2-33X8RD/SW/BL/GR/IR850 红/白/蓝/绿/红外 33X8 mm
LDL2-41X16RD/SW/BL/GR 红/白/蓝/绿 41X16 mm
LDL2-80X16RD/SW/BL/GR 80X16 mm
LDL2-119X16RD/SW/BL/GR 119X16 mm
LDL2-74X30RD/SW/BL/GR 红/白/蓝/绿 74X30 mm
LDL2-146X30RD/SW/BL/GR 红/白/蓝/绿 146X30 mm
LDL2-218X30RD/SW/BL/GR 218X30 mm
LDL2-266X30RD/SW/BL/GR 266X30 mm

高输出型



 型号 LED发光色 发光面尺寸
LDL2-19X4RD2/SW2/BL2 红/白/蓝 19X4 mm
LDL2-33X8RD2/SW2/BL2 33X8 mm

LDL2-41X16RD2/SW2/BL2

41X16 mm
LDL2-80X16RD2/SW2/BL2 80X16 mm
LDL2-119X16RD2/SW2/BL2 119X16 mm
LDL2-158X16RD2/SW2/BL2 158X16 mm
LDL2-26X30RD2/SW2/BL2 26X30 mm
LDL2-50X30RD2/SW2/BL2 50X30 mm
LDL2-74X30RD2/SW2/BL2 74X30 mm
LDL2-98X30RD2/SW2/BL2 98X30 mm
LDL2-122X30RD2/SW2/BL2 122X30 mm
LDL2-146X30RD2/SW2/BL2 146X30 mm
LDL2-218X30RD2/SW2/BL2 218X30 mm
LDL2-266X30RD2/SW2/BL2 266X30 mm

传统产品与高输出型产品的差异

变更项目 传统产品 高输出型
发光峰值波长 红色365nm
蓝色470nm		 红色634nm
蓝色467nm
相关色温 白色 6,600 K 白色 7,800 K
消耗功率 请参照产品阵容一览。
光谱 请参照LED特性。
指向特性

关于型号

传统产品 高输出型
（例）
LDL2-41X16SW
LDL2-41X16SW-WD 		（例）
LDL2-41X16SW2
LDL2-41X16SW2-WD

传统产品与高输出型的消耗功率不同。
请先确认光源的消耗功率总量低于电源的输出功率，再进行使用。
所使用的选件与传统产品通用。
有关新增尺寸选件，请参照相应选件表。

采用表面贴装式LED的条形光源

采用表面贴装式LED的条形光源。
备有集中照射狭窄范围的窄型与广范围照射的宽型（-WD)。

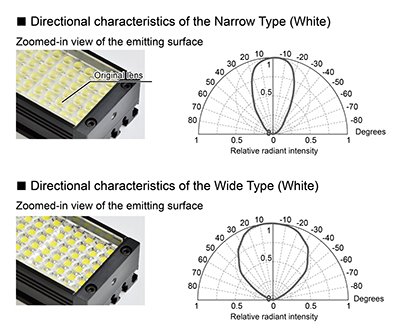

可选择窄型与宽型的指向特性

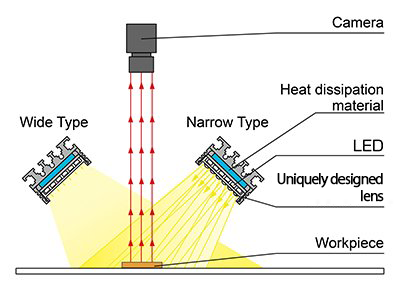

构成例

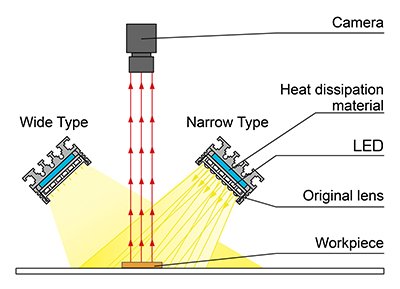

通过配置在LED前面的独创镜头，实现指向性窄的光。
从自由角度照射直接光。

LDL2-74X30

特性 ・数据

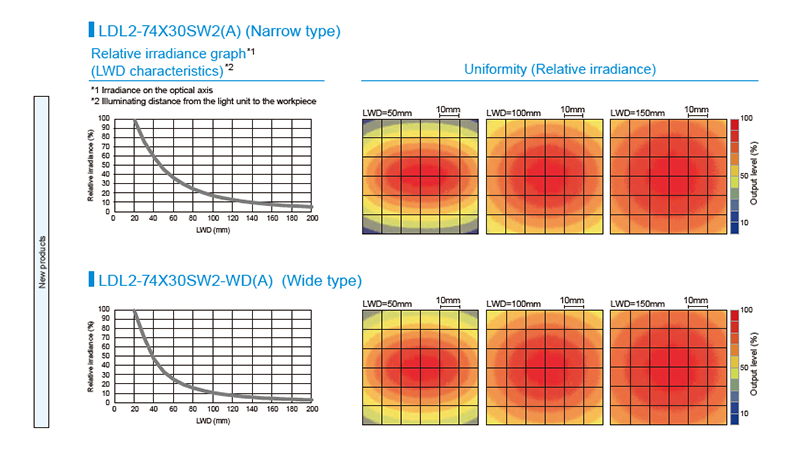

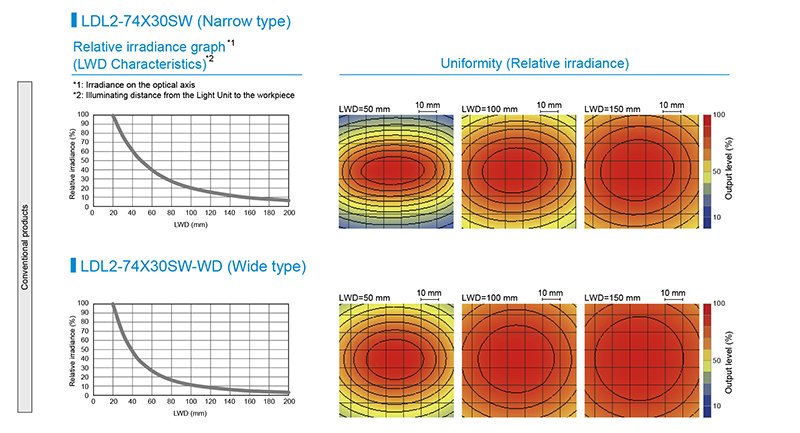

数据：相对辐射照度表/均匀度图表（代表例）

※登载的图表仅供参考。实际数值可能会有出入。

LED特性

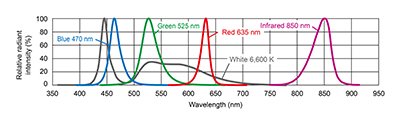

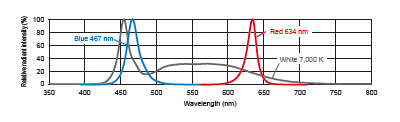

光谱

传统产品

高输出型

高输出型白色数据为型号（A）。
备有适用于各个波长的镜头滤镜。
有关镜头滤镜的详细内容，请参照这里。

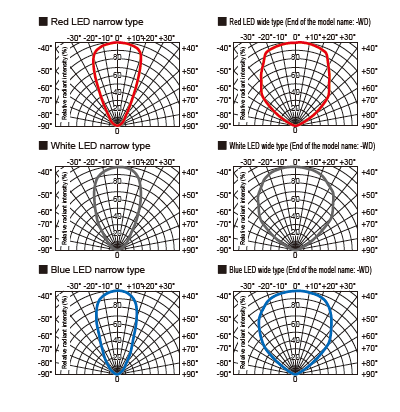

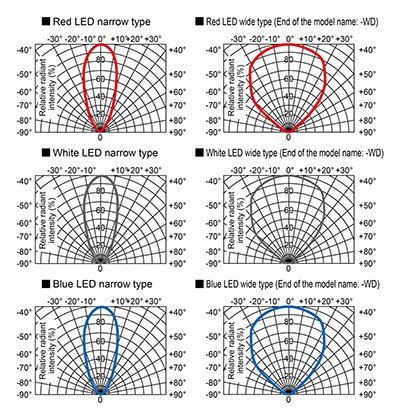

指向特性

传统产品

高输出型

使用时，请务必阅读产品附带的《Instruction Guide》并遵守使用注意事项。
登载的数据仅供参考。实际数值可能会有出入。

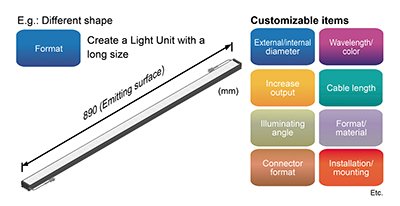

特殊定制例

成像实例

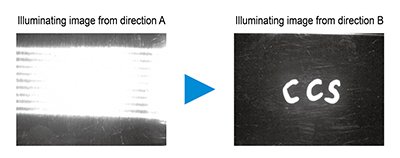

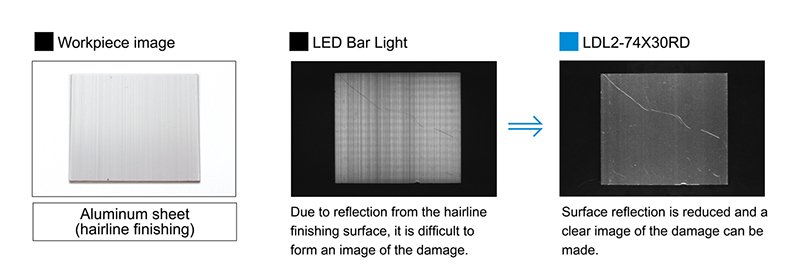

金属板（发纹加工）的损伤成像

内容 外观检测
被测物体 铝板（发纹加工）
提供方案前 LED条形光源
提供方案后 LDL2-74X30RD 提供最佳的照射角度与照射方向方案
结果 仅提取损伤

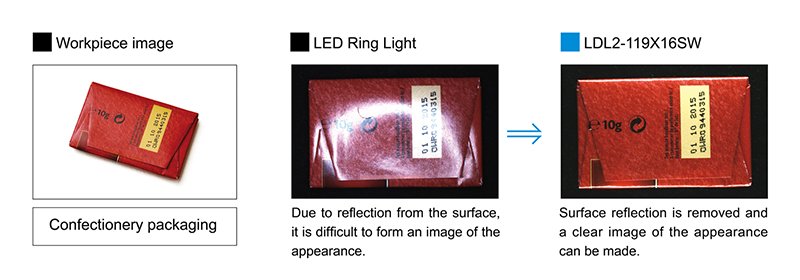

点心包装的外观成像

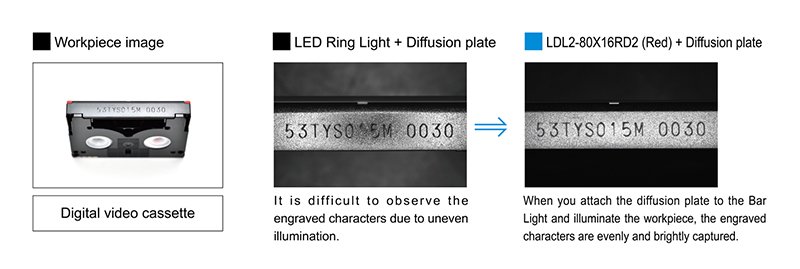

塑料外壳表面的刻印字符成像

端口针的外观成像

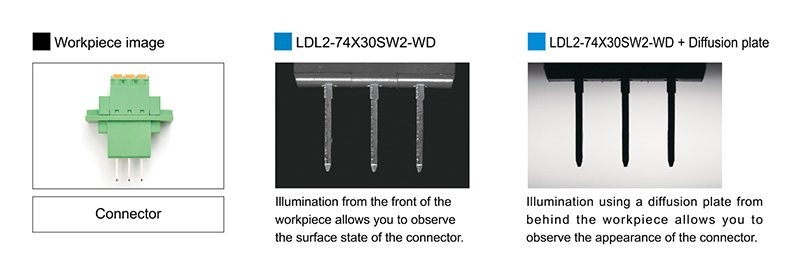

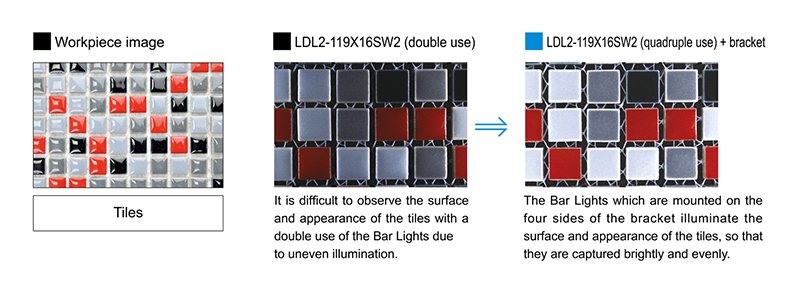

瓷砖的表面和外观的成像

白色LED照明的型号变更

LDL2系列白色机种停产・更新升级机种通知

更新升级机种

LDL2系列白色机种
例：LDL2-19X4SW2 -> LDL2-19X4SW2(A)

规格・性能的差异

由于安装在光源上的LED生产终止、LED将产生变化。
伴随着这个变化、相关色温会变低(偏黄)。

通知(PDF)

LDL2系列白色机种停产通知

产品类别
