首页 > 产品信息 > 电源 > 频闪电源 > POD系列

POD系列

先进的光源控制,多功能频闪电源。
驱动超频式频闪发光。
驱动超频发光时可控制电压。

光源组合检测

特点

  • 驱动超频式频闪发光
  • 驱动超频发光时可控制电压
  • 可控制发光时间
  • 发光时间 1～1,000μs （单位是1μs）
  • 发光延迟时间 0～1,000μs （单位是1μs）
  • 可单独控制亮度和发光时间
  • 支持以太网通信和并行通信
  • 可通过PWM控制实现常时发光
  • 可创建场景
  • 2个通道
  • 可创建调光参数
  • 512档调光 输出电压（DC24～48V）

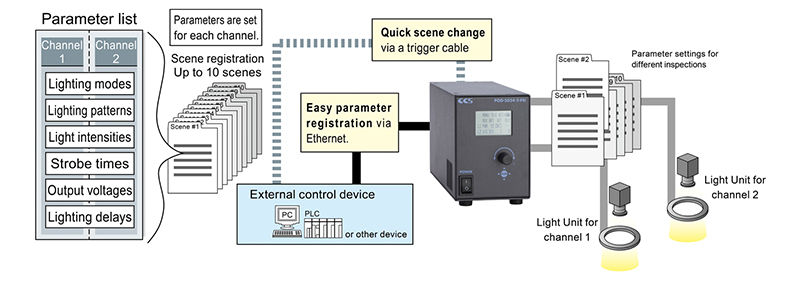

创建场景（参数组）

在一个场景中可创建相当于2个通道的调光参数组（场景）。调出场景时，即可简单地更改设定内容。最多可创建10个场景。

具体操作请参阅使用说明书。

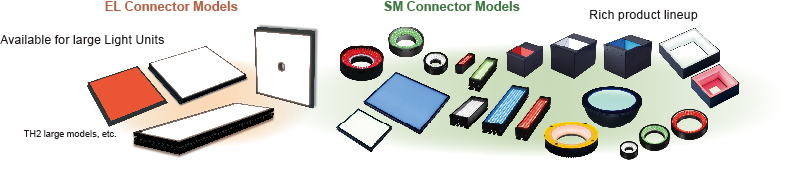

可连接700种以上的光源

700机种以上的光源，通过驱动超频式频闪发光，比常时发光更明亮。

关于LED光源和POD系列组合使用，请参照POD-5024-2-PEI。

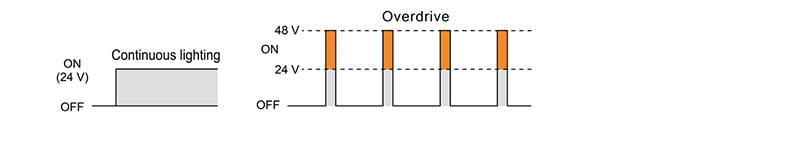

关于本产品的驱动超频发光

限于1ms以下的发光条件下，当提高常时发光的电压时，灯具变得更明亮的驱动方式。

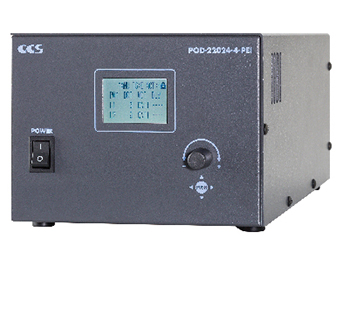

POD-22024-4-PEI

发光时间

＜手动和以太网的场合＞

1～1,000μs（单位是1μs）/1,002～3,000μs（单位是3μs）

＜并行的场合＞
LOW范围：1～1,000（单位是1μs）、HI范围：3～3,000μs（单位是3μs）

4通道 / 6接插口

光源连接端口

  • SM端口×4 （L1、L2、L3、L4通道）
  • EL端口×2 （L1、L2通道）
注　连接同一通道端口的光源动作相同。

触发联动功能

可设为对一个触发输入端口针输入触发信号时，多个通道的光源联动点亮/熄灭。

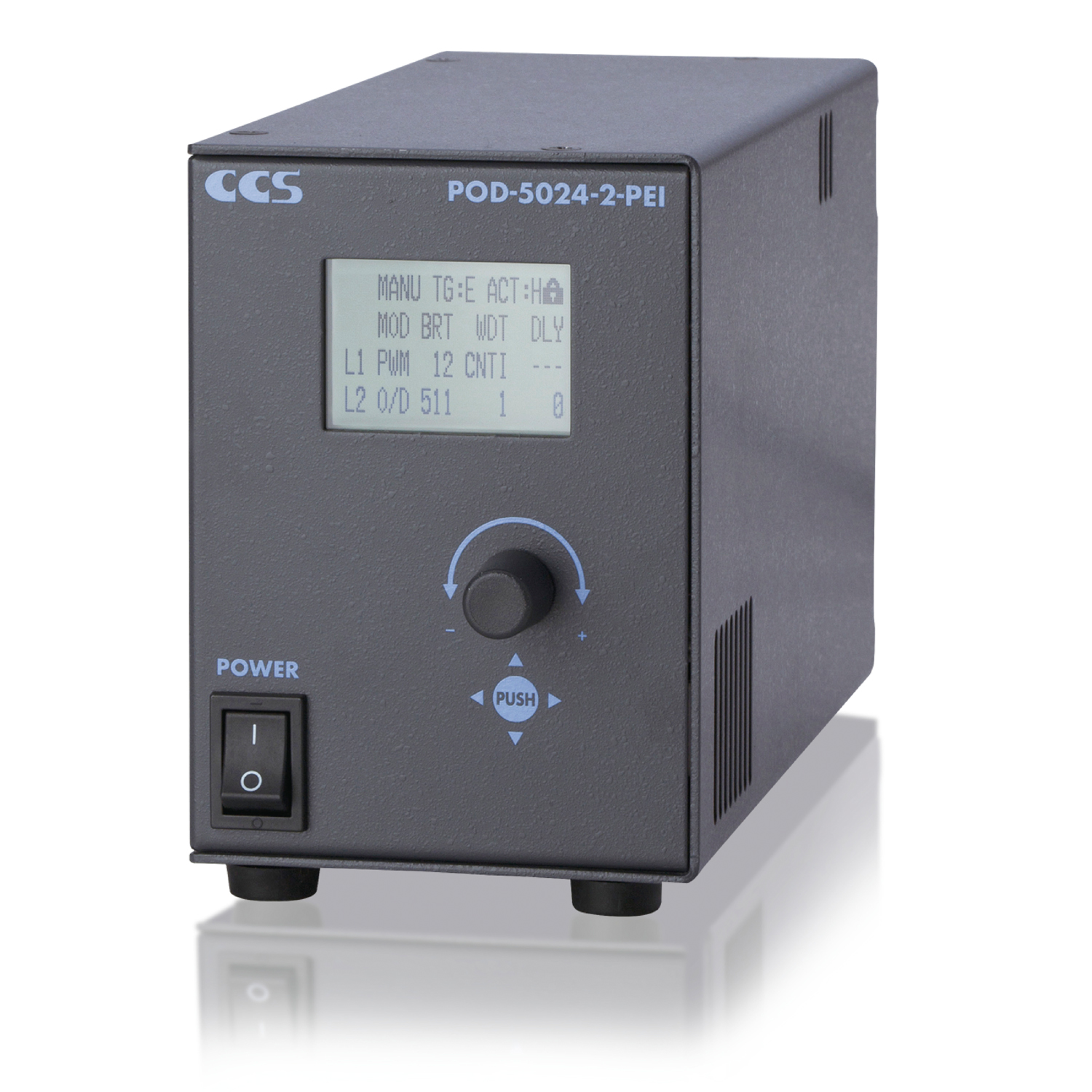

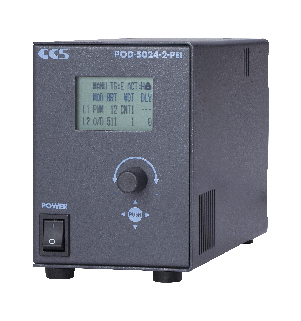

POD-5024-2-PEI

发光时间

＜手动，以太网，并行的场合＞

1～1,000μs（单位是1μs）

2通道 / 2接插口

光源连接接插口

  • SM接插口×2 （L1、L2通道）

POD-5024-2-PEI 和 POD-22024-4-PEI 的规格差异

POD-22024-4-PEI（4个通道规格）一旦选中发光模式（驱动超频发光模式/PWM模式）即为全通道通用设定。无法如POD-5024-4-PEI（2个通道规格）般为每个通道分别选择发光模式，敬请注意。

POD系列实用例

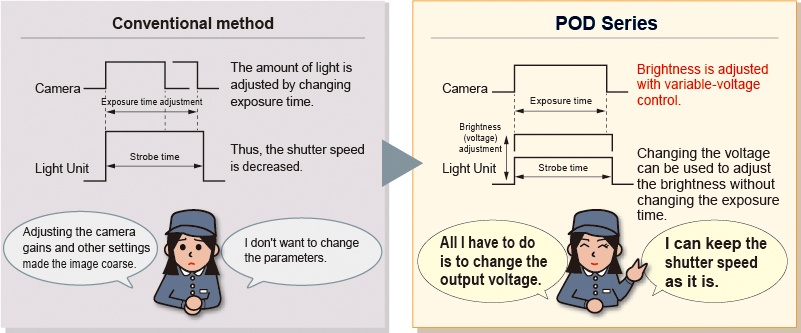

不想改变相机的设定！只想调整光源的亮度！

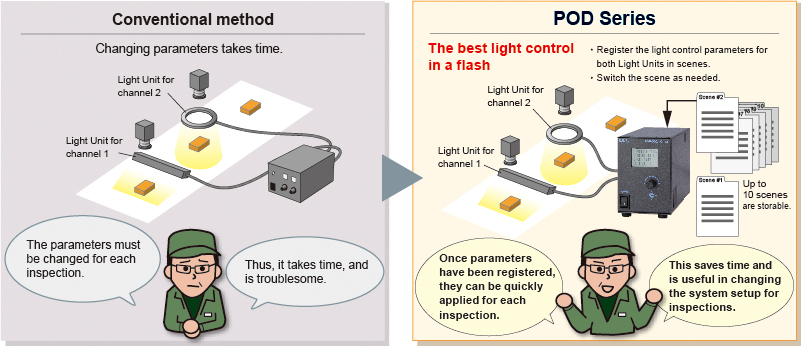

根据检查项目切换场景！

4频道规格追加新的功能！实现多种的光源控制！

触发联动功能
可设为对一个触发输入端口针输入触发信号时，多个通道的光源联动点亮/熄灭。

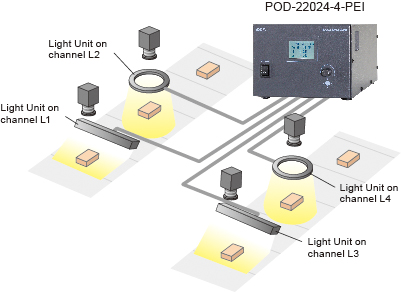

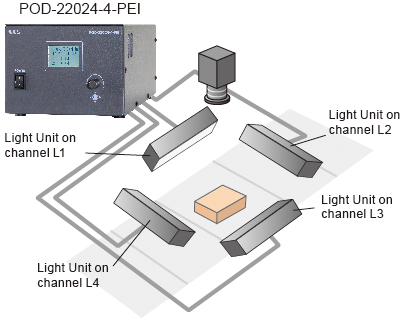

统一控制4方向设置的光源

配合检查，独立控制多个照明

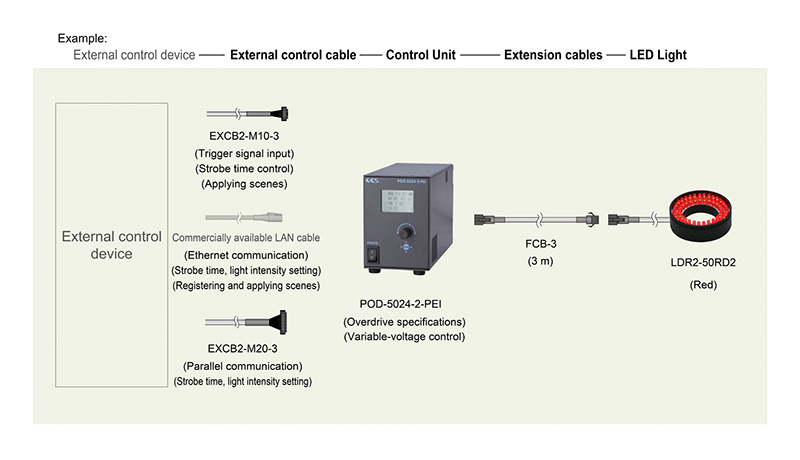

连接例

详细内容请阅读《Instruction Guide》。

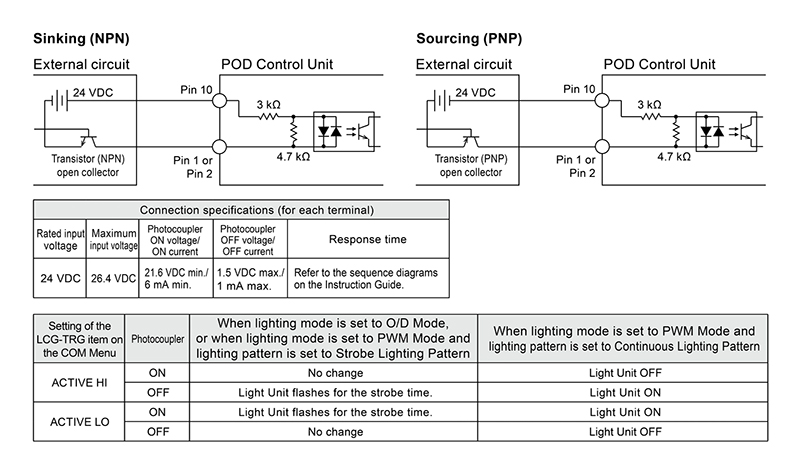

外部触发信号
连接例

外部触发信号
连接例
（场景应用）

外部触发信号
连接例

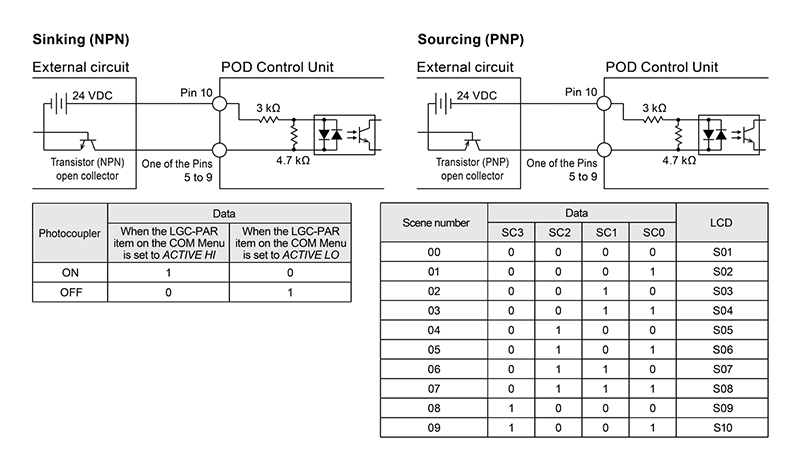

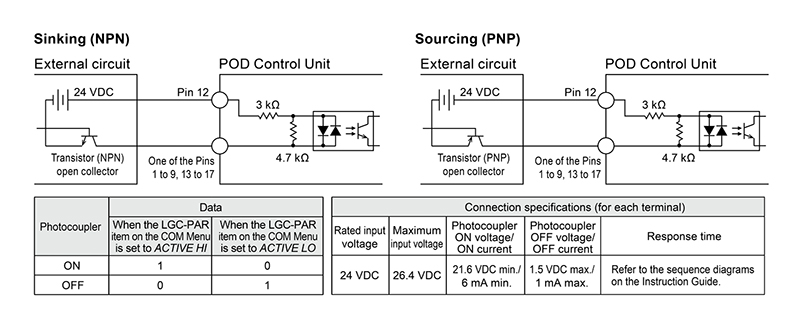

外部信号连接例（并行通信）

动画介绍

※点击可观看视频↓

光源组合选择

光源组合检测

请确认所连接的光源的合计输入电流在电源的输出电流以下。
详细内容请向销售代理商进行咨询。
