LDF-NB系列 (干涉条纹检测用光源)

使薄膜、涂层涂布的有无及不均匀可视化
干涉条纹检测用光源　LDF-NB系列

※干涉条纹:在某些条件下，薄膜各层的反射光根据膜厚的不同会发生增强或减弱，因此会根据明暗或RGB的波长生成干涉条纹。

特点成像实例用途示例数据特殊定制

特点

更新设备中的三波长荧光灯及钠灯
采用独特的光学技术, 降低LD^*1光源特有的斑点噪声^※2

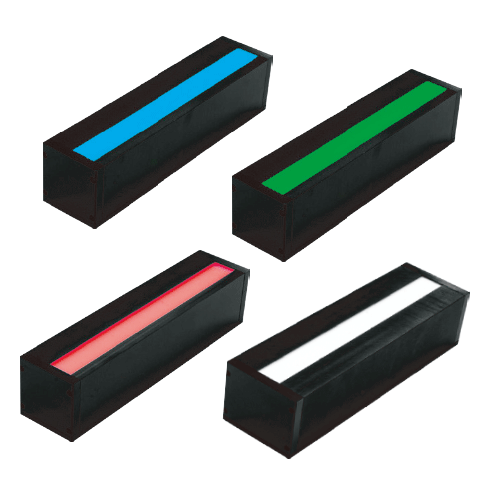

备有可根据用途选择的4种发光颜色（红色、绿色、蓝色、RGB）

*1 LD : 激光二极管
*2 斑点噪声是指激光照射时的扩散光相互干扰，使图像发生闪烁。

CCS-LT (CCS Leading Technology)

CCS-LT

LDF-NB系列是CCS-LT品牌产品。
“CCS Leading Technology” 的缩写（CCS提供的尖端技术）
是CCS的新产品品牌。

以挑战新技术、快速提供产品，扩大解决方案的提案范围为目标。

※ 保修期为自本公司出厂之日起半年。辐射量不作保证。

成像实例

玻璃贴合的不均匀检测

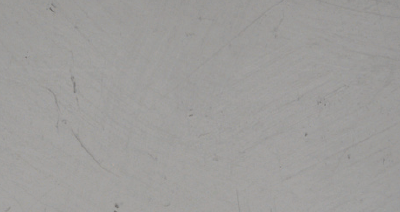

普通白色 LED

普通白色 LED 成像实例

使用普通的白色LED光源,
没有条纹干涉的效果,不均匀区域不能可视化。

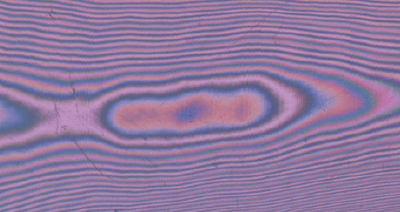

干涉条纹检测用光源 RGB型

干涉条纹检测用光源 RGB型成像实例

使用干涉条纹检测用光源，使贴合不均匀可视化

薄膜涂层的有无检测^※

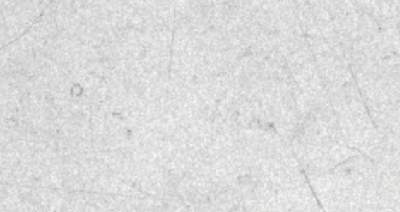

干涉条纹检测用光源红色型

干涉条纹检测用光源红色型成像实例

无涂层时, 干涉条纹不可见

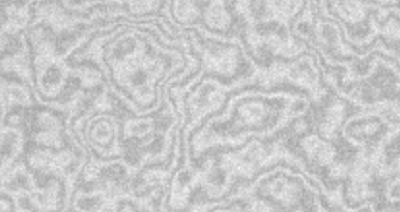

干涉条纹检测用光源红色型<

干涉条纹检测用光源红色型成像实例

有涂层时, 可见干涉条纹

※使用单色相机

用途示例

应用例

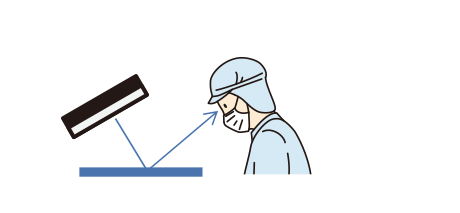

目测检测

目测检查

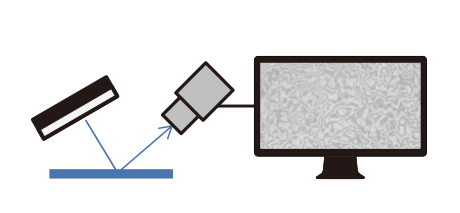

相机检测

相机检查

◆薄膜、玻璃等的涂层有无及不均匀的检测
◆玻璃贴合的不均匀检测
◆晶片上的涂布不均匀检测

数据

数据（代表例）

均匀度（相对辐射亮度）

LDF-200X20RD-NB（红色）

均匀度（相对辐射亮度）　LDF-200X20RD-NB

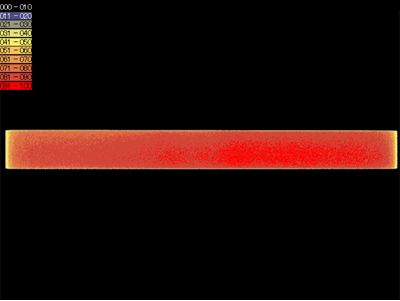

LDF-200X20GR-NB（緑色）

均匀度（相对辐射亮度）　LDF-200X20GR-NB

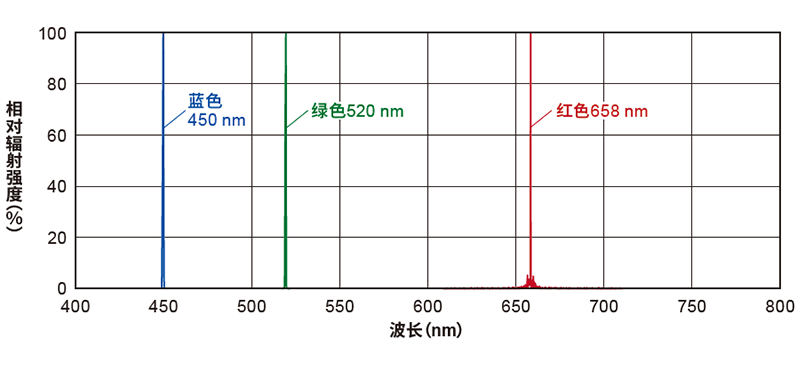

光谱

登载的数据仅供参考。实际数值可能会有出入。

特殊定制

同轴型、面型等的形状变更及尺寸变更可特殊定制。
