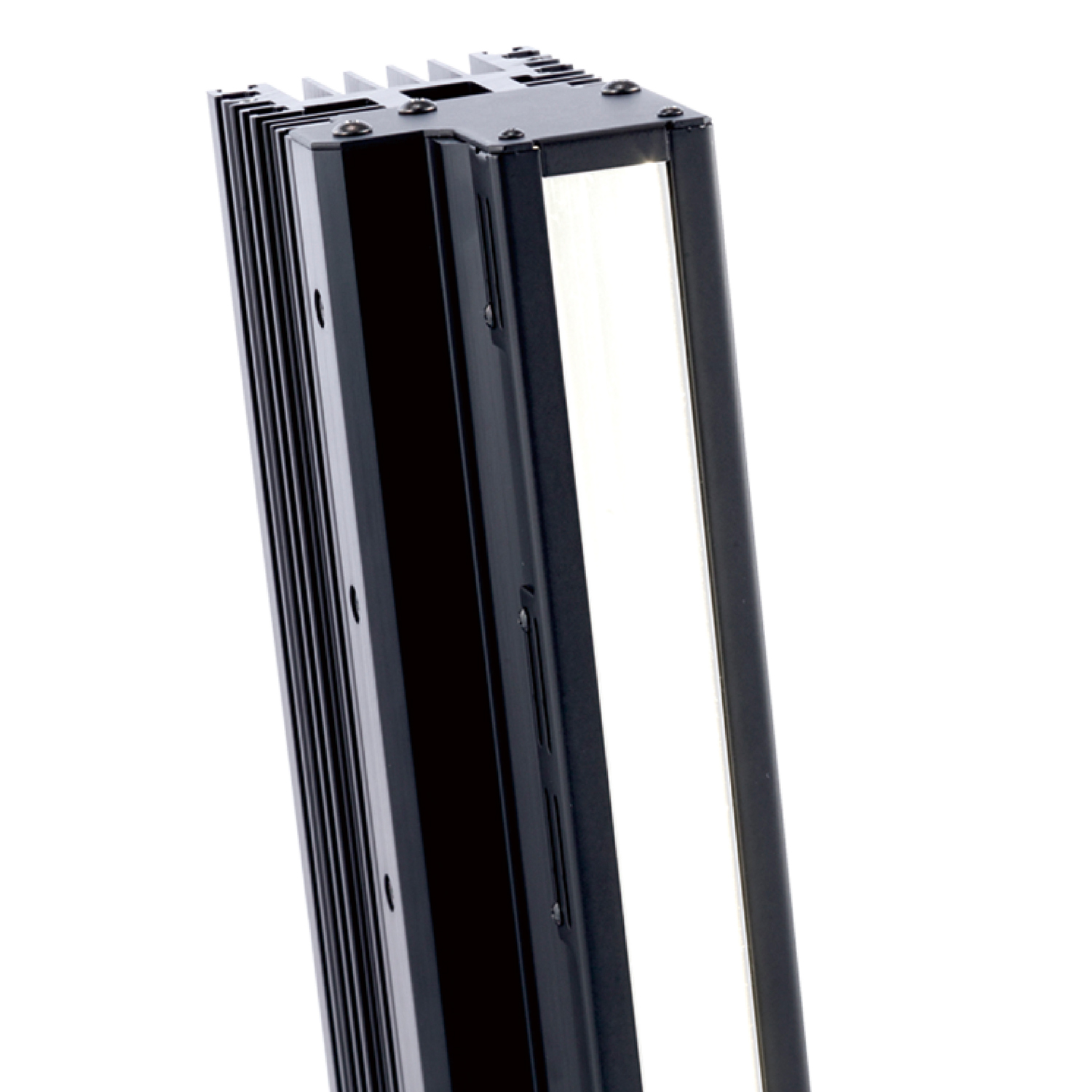

LNLP系列

达到照度100万lx的无风扇式线光源。
采用独创的外壳设计，无论是低角度还是高角度都可以使用的线扫用光源。

特点特性・数据特殊定制例

特点

照度100万lx以上

比风扇式光源更加明亮的无风扇式高照度线光源。

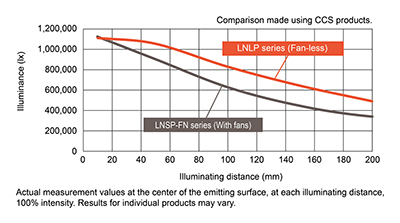

照度变化图表

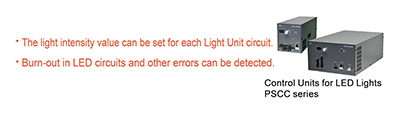

可分别对各光源电路进行控制

可通过外部控制，分别对各光源电路进行调光设定。

有关详细内容，请参照适用电源PSCC系列的产品页面

适合生产现场环境的外壳形状

通过把发光面挪动至单侧，实现适合生产现场的最佳外壳形状。可靠近被测物体进行照射，或者不妨碍相机视野进行照射。

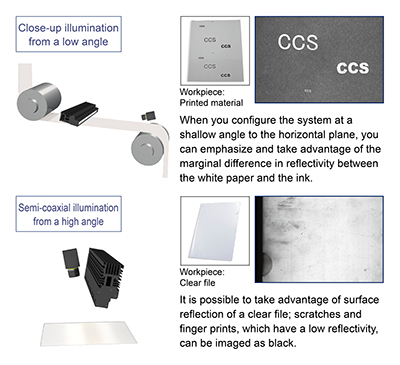

应用例

薄膜基板的外观检测

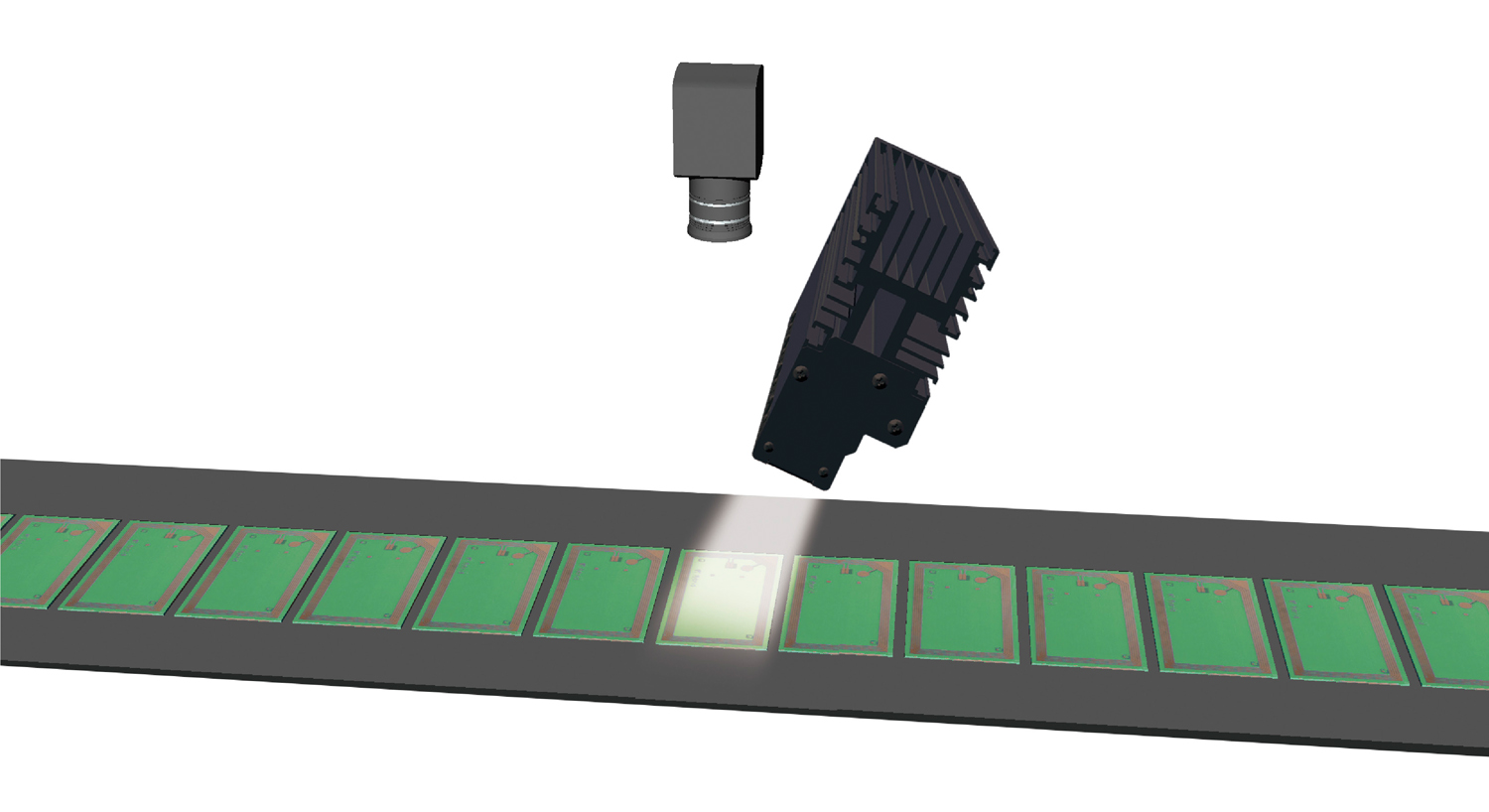

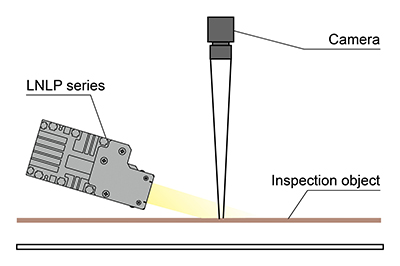

构成例

实现无风扇式的高照度。因为采用定电流驱动方式，可实现高均匀度并消除不均匀的成像。

LNLP系列

特性・数据

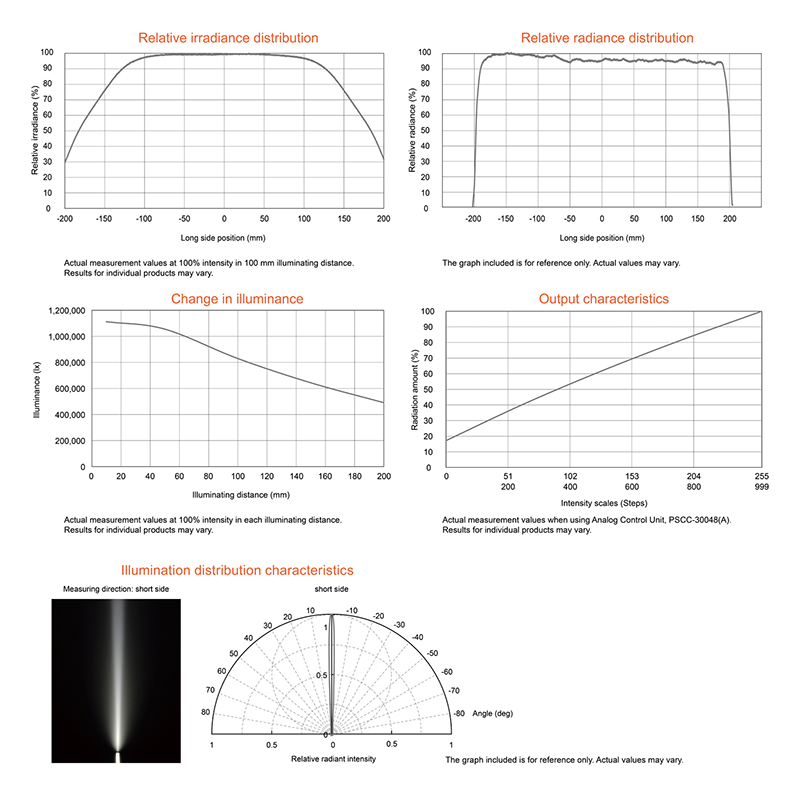

数据（代表例）

※登载的图表仅供参考。实际数值可能会有出入。

LNLP-400SW

LED特性

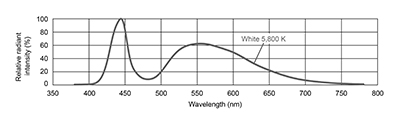

光谱

使用时，请务必阅读产品附带的《Instruction Guide》并遵守使用注意事项。
登载的数据仅供参考。实际数值可能会有出入。

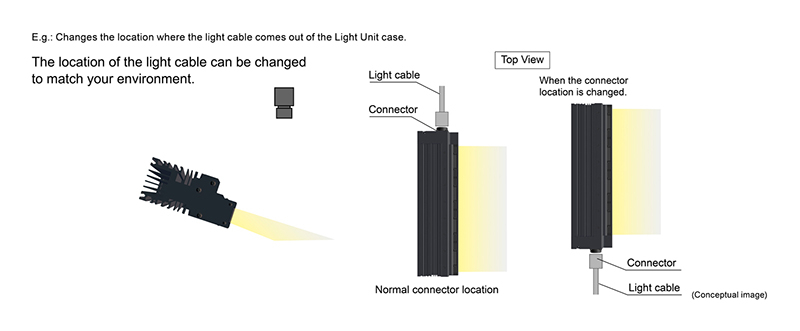

特殊定制例
