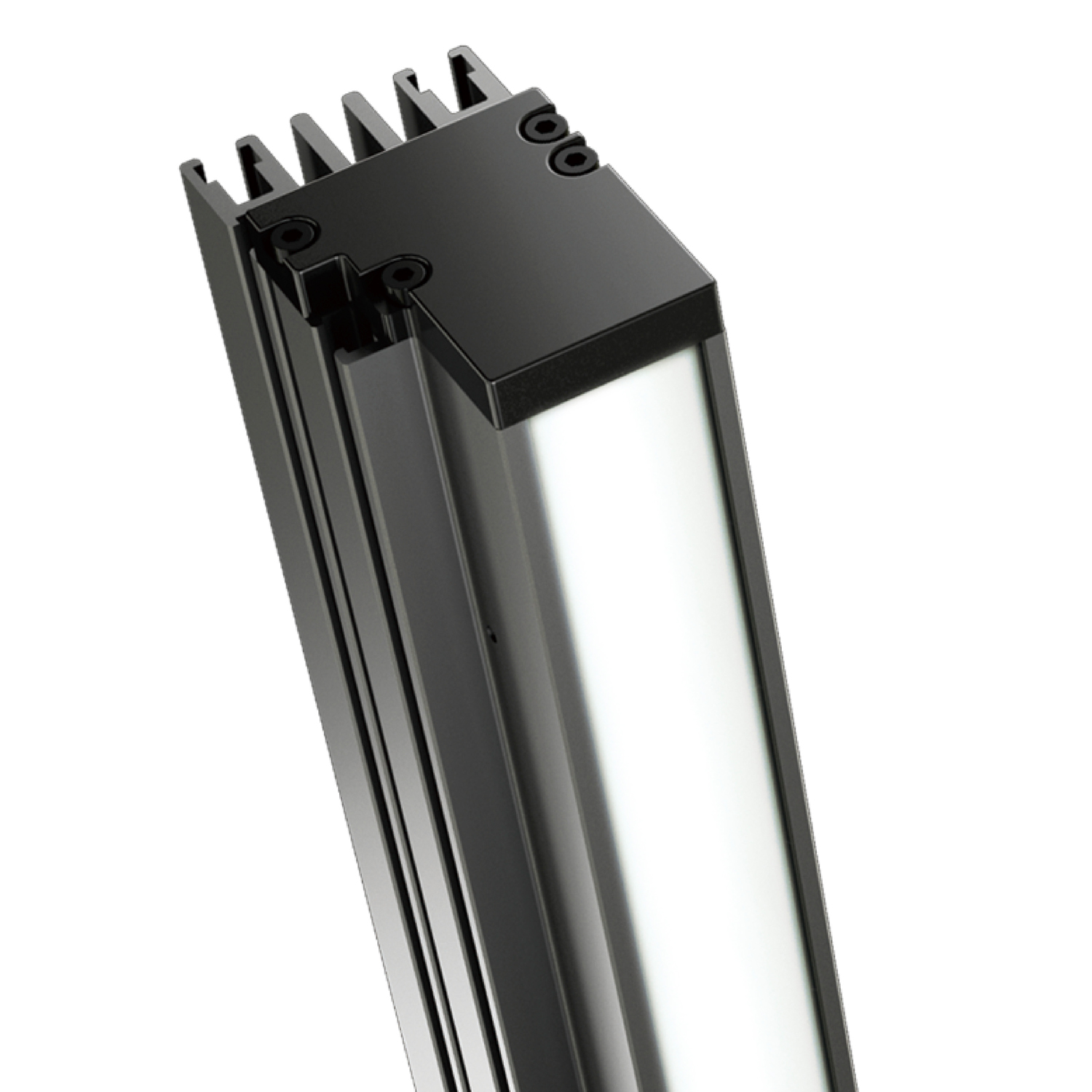

LNSP2系列

高输出线扫用LED光源LNSP系列。
备有照度约90万lx没有扩散片(NDF)的机型。
轻量小巧的壳体设计。

特点特性・数据特殊定制例

特点

自然冷却下约90万lx （※NDF型时）

NDF型时，实现约90万lx高照度线光源。

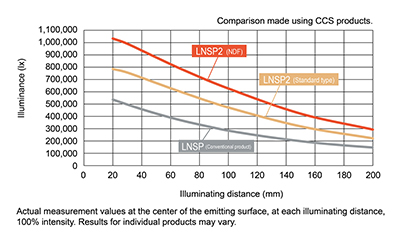

照度变化图表

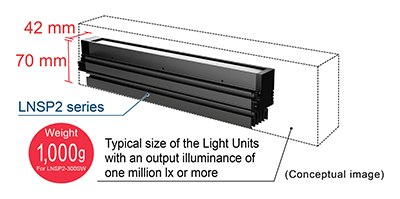

实现高照度且小巧尺寸

与100万lx级线光源相比，实现了紧凑小巧的尺寸。

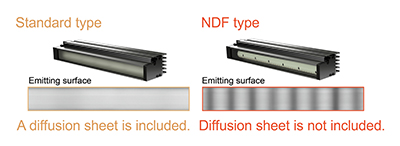

可根据用途选择的2种类型

备有适用于广泛用途的标准型和适用于暗视野的NDF型。

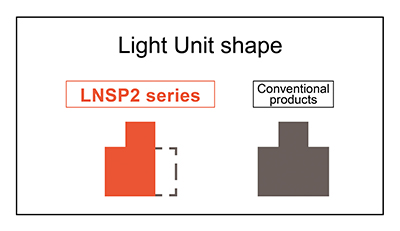

适合生产现场环境的外壳形状

通过把发光面挪动至单侧，实现适合生产现场的最佳外壳形状。可靠近被测物体进行照射，或者不妨碍相机视野进行照射。

应用例

金属箔片的外观检测

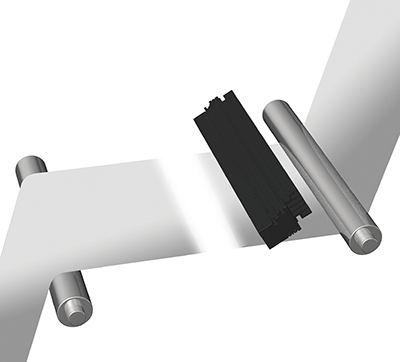

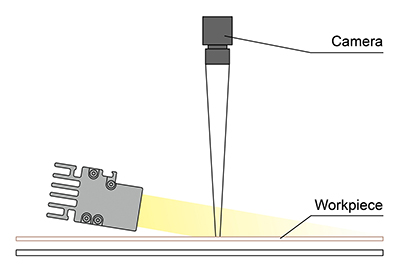

构成例

通过把发光面挪动至单侧，实现适合生产现场环境的外壳形状。尺寸小巧的高照度线光源。

LNSP2系列

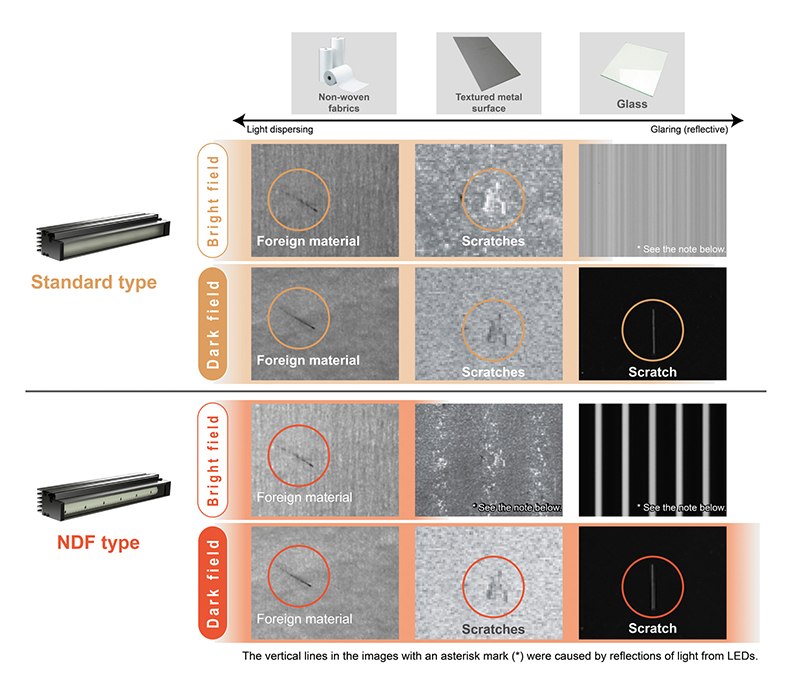

代表性被测物体之间的成像区别（※成像实例中使用了本公司加工的被测物体）

特性・数据

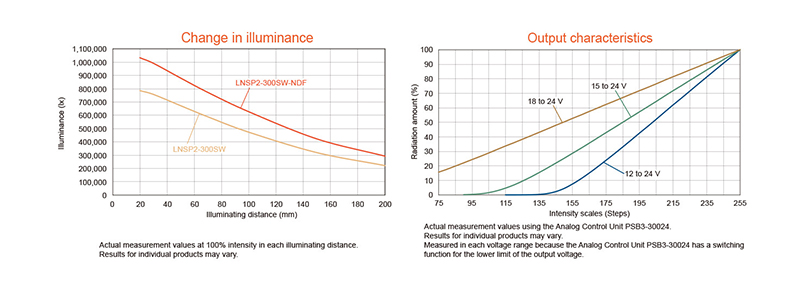

数据（代表例）

※登载的数据仅供参考。实际数值可能会有出入。

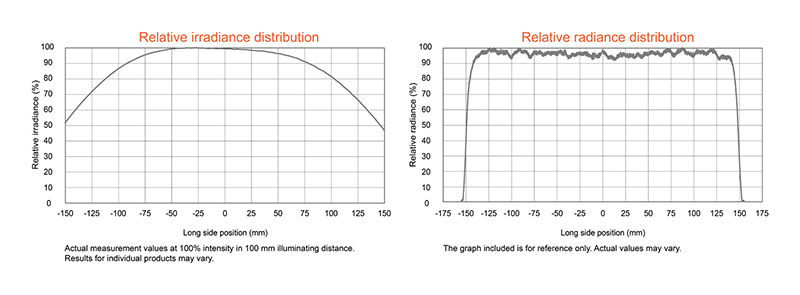

LNSP2-300SW

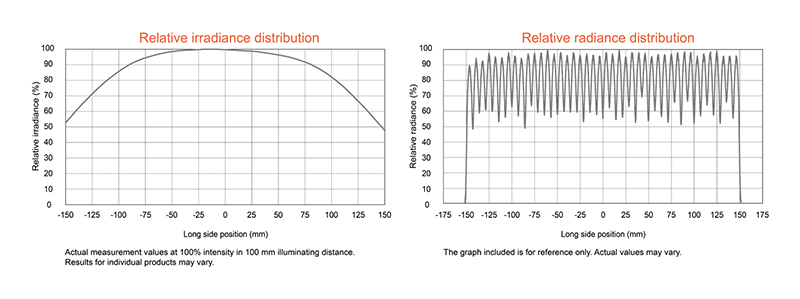

LNSP2-300SW-NDF

LNSP2-300SW／LNSP2-300SW-NDF

LED特性

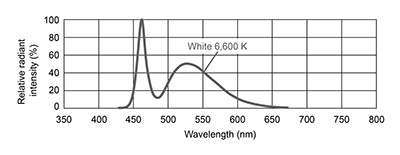

光谱

使用时，请务必阅读产品附带的《Instruction Guide》并遵守使用注意事项。
登载的数据仅供参考。实际数值可能会有出入。

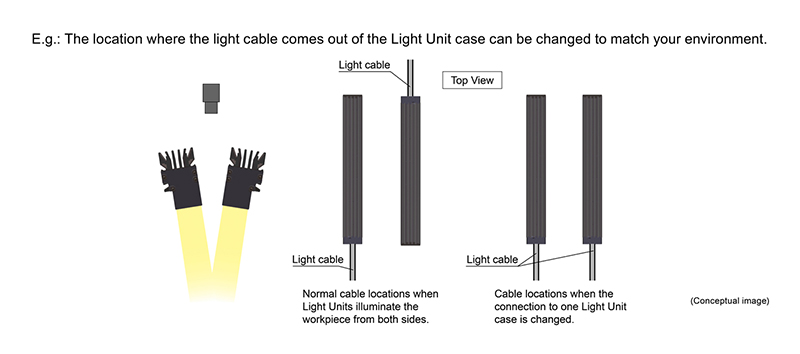

特殊定制例
