特点

LN2-IS

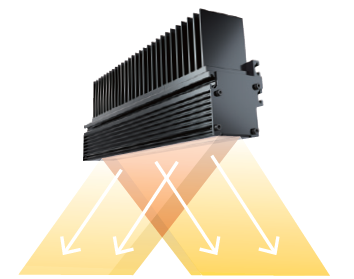

・从发光面斜向交叉照射

・通过独特的光学设计实现两侧斜光照射

・对于传统的集光型线扫相机用光源难以检测出
「与工件传送方向平行的划痕」有效

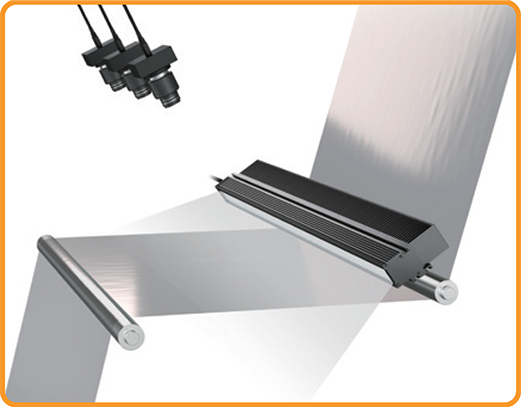

预期应用

・与薄膜传送方向平行的划痕

・褶皱的检测等

丰富的尺寸

无论是集光型还是两侧斜光型，均可以75 mm为单位指定发光面长度。

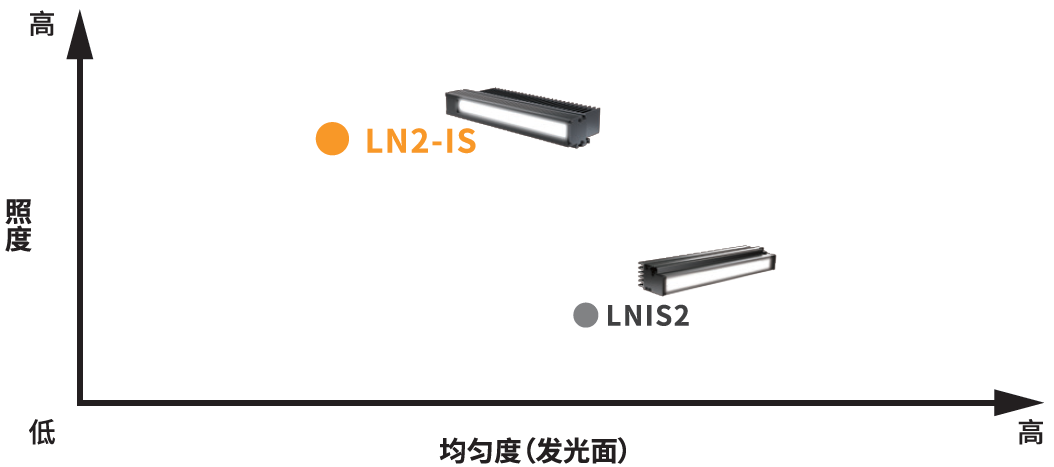

与传统产品（两侧斜光型）的性能比较

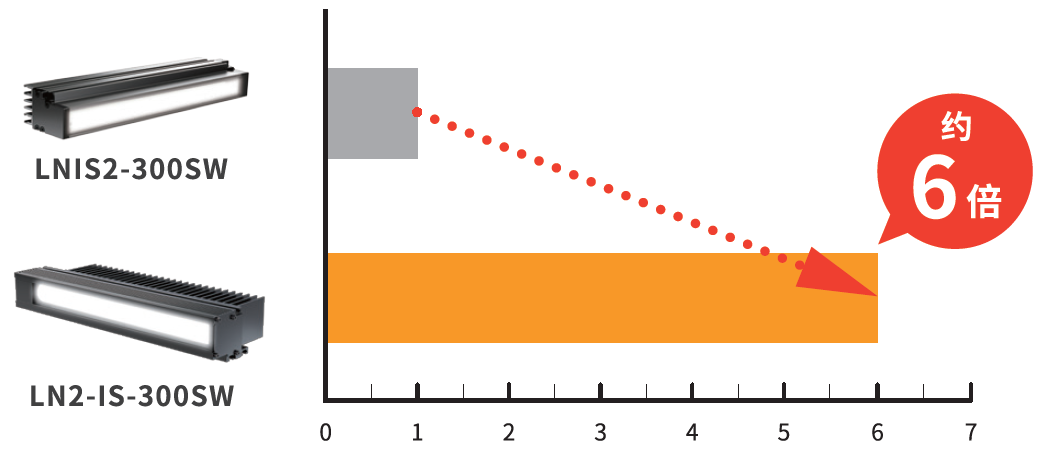

LNIS2比较，最大实现6倍亮度^※

LNIS2比较，最大实现6倍亮度

※ 在照射距离50 mm条件下的比较

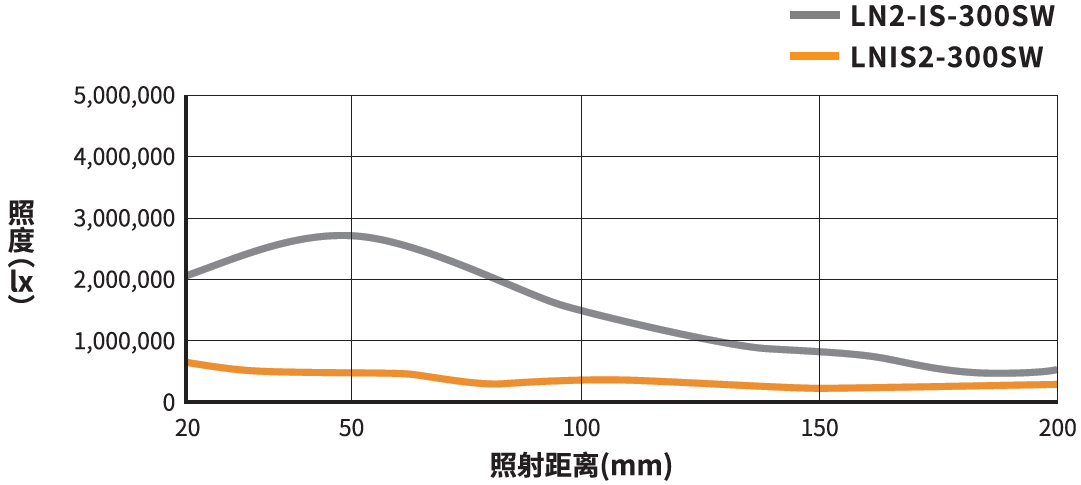

照度变化图表

>照度变化图表LN2-IS

本公司线阵传感器用光源产品图

本公司线阵传感器用光源产品图LN2-IS

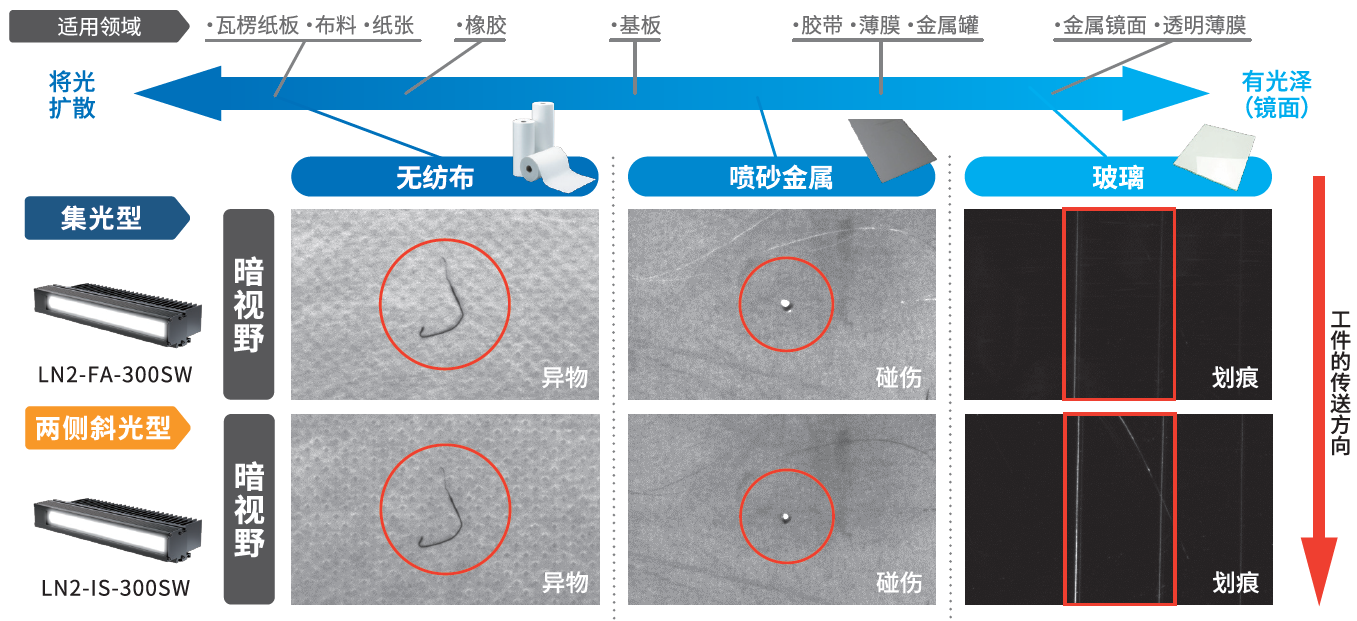

典型工件的成像图像差异

特性・数据

推荐照射范围

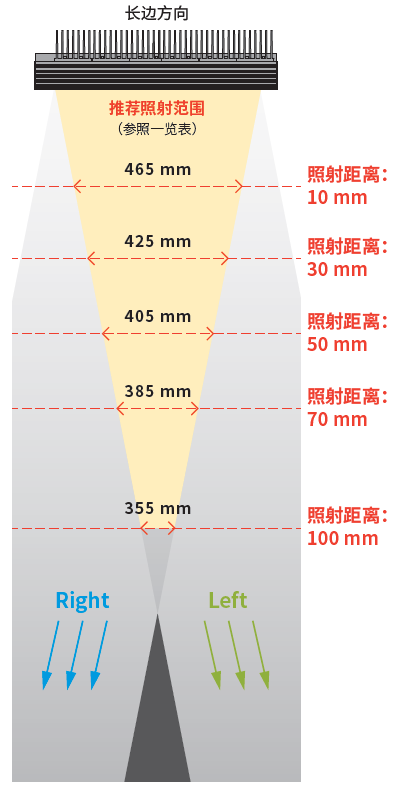

●推荐照射范围示意图^※1

推荐照射范围示意图LN2-IS

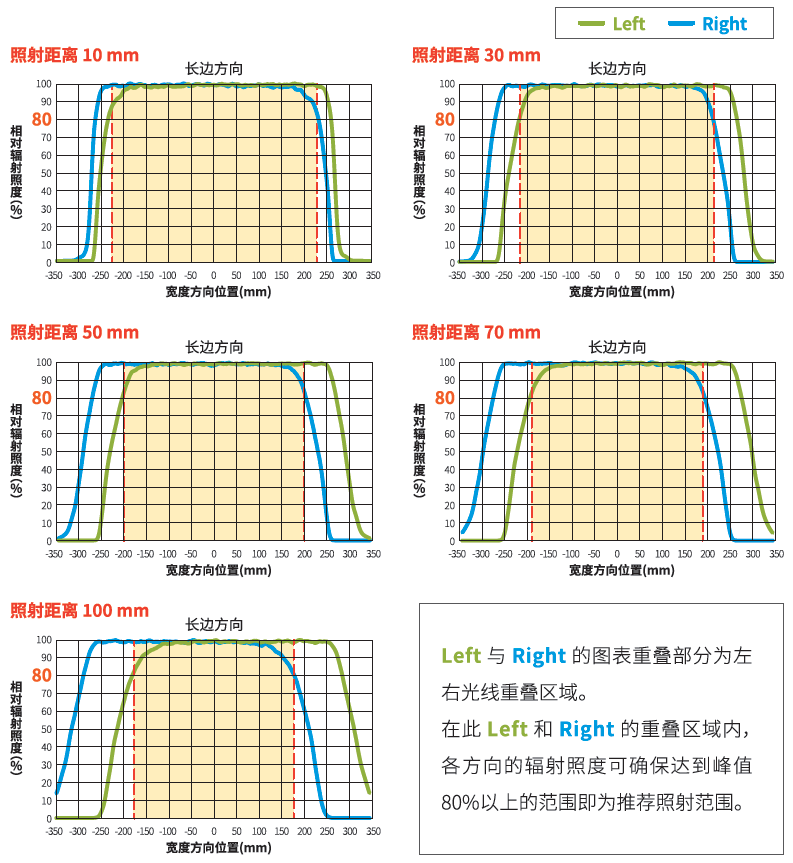

●有效照射范围图表^※2

推奨照射範囲LN2-IS

※1 LN2-IS-525SW时
※2 刊登的图表仅供参考。非产品保证值。

●推荐照射范围一览表^※3

(mm)

LWD:照射距离	发光面长度
LWD:照射距离	75	150	225	300	375	450	525	600
10	20	90	165	240	315	390	465	540
30		50	125	200	275	350	425	500
50		30	105	180	255	330	405	480
70		10	85	160	235	310	385	460
100			55	130	205	280	355	430

※3 在左侧和右侧各自的辐射照度能够确保达到其峰值80%以上的条件下的数值。
　但需注意，上述内容为基于模拟的推测，实际使用时请结合具体使用环境进行考虑。

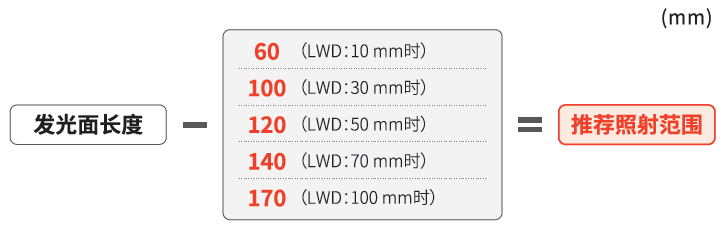

发光面长度675 mm以上产品的推荐照射范围请按下述计算公式计算。^※4

发光面长度675 mm以上产品的推荐照射范围

※4 仅发光面长度为75 mm的产品推荐照射范围为20 mm。

数据（代表例）

刊登的图表仅供参考。非产品保证值。

LN2-IS-300SW

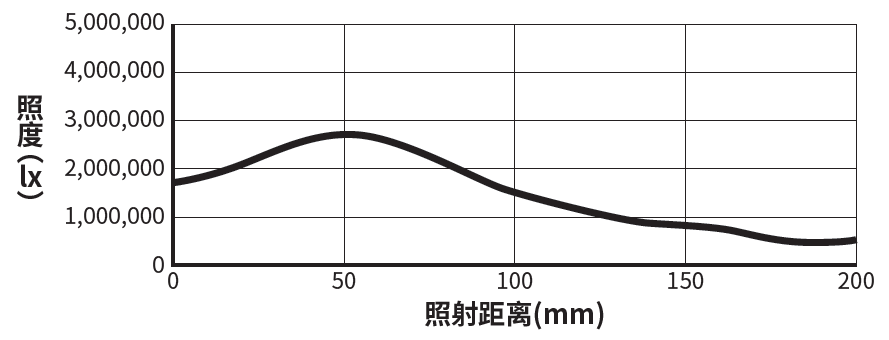

●照度变化图表

照度变化图表LN2-IS-300SW

●光输出特性^※

光输出特性(LN2-NE-300SW)

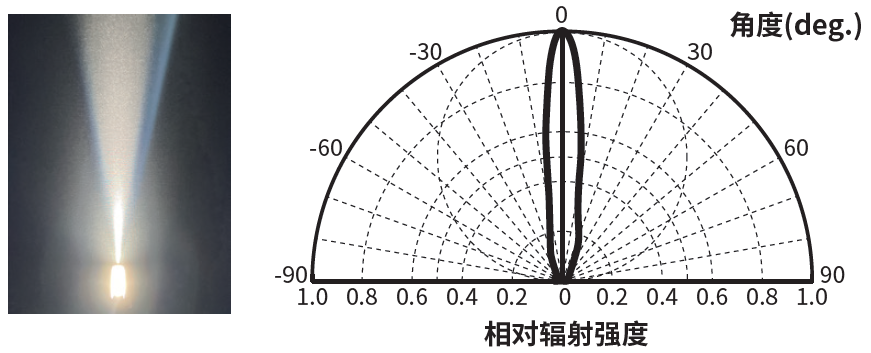

●配光特性

短边方向

配光特性短边方向(LN2-NE-300SW)

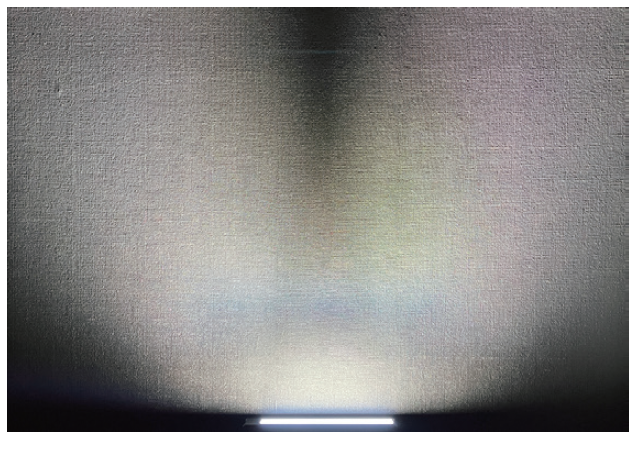

长边方向

配光特性长边方向(LN2-NE-300SW)

※ 使用模拟电源 PSCC-30048(A)时的实测值（实际数值可能会有出入。）

LED特性

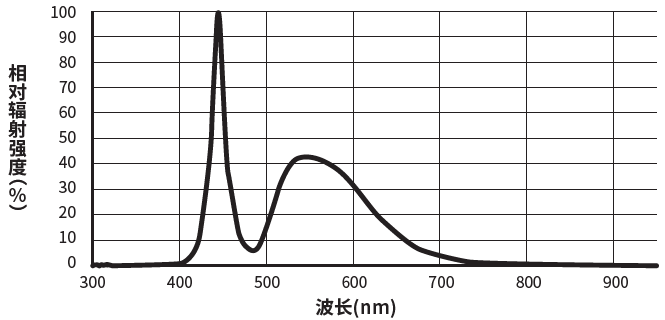

光谱

光源与电源的适配示例

根据发光面长度的不同，可连接的端口与电源组合会有所不同。

发光面尺寸	端口（照明回路数）	推荐线缆	推荐电源
75 mm～525 mm	CH1 (1～7)	QCBM系列^*	PSCC-30048(A)^*
600 mm～1,125 mm	CH1 (8～15)	QCB系列	PSCC-60048(A)
1,200 mm～1,650 mm	CH1 (15)	QCB系列	PSCC-60048(A)
1,200 mm～1,650 mm	CH2 (1～7)	QCBM系列^*	PSCC-30048(A)^*
1,725mm～2,250mm	CH1 (15) CH2 (8～15)	QCB系列 x 2根	PSCC-60048(A) x 2台
2,325 mm～2,775 mm	CH1 (15) CH2 (15)	QCB系列 x 2根	PSCC-60048(A) x 2台
2,325 mm～2,775 mm	CH3 (1～7)	QCBM系列^*	PSCC-30048(A)^*
2,850 mm～3,000 mm	CH1 (15) CH2 (15) CH3 (8～10)	QCB系列 x 3根	PSCC-60048(A) x 3台

※ 仅光源电路数为7个电路以下的型号可使用PSCC-30048(A)、QCBM系列。

特殊定制例

制作安装有扩散板/偏光板的机型

根据照射距离，可以用于对工件的映像的对策等。

制作红色、蓝色、绿色的机型

除了标准白色LED之外，也可以制作红色、蓝色、绿色的发光色。

制作改变线缆方向的机型

也可以将线缆的方向更改为从背面伸出的形式。

有关查询和详细信息，请询问CCS的销售人员。

服务・支持

实验室

为了您能使用本公司的LED 光源直接进行被测物体的实验，CCS 配备了设施齐全的实验室。您可在实验室进行预约。期待您的光临。
