RB-HLV 系列｜CCS株式会社

首页 > 产品信息 > 电源 > HLV系列专用电源 > RB-HLV 系列

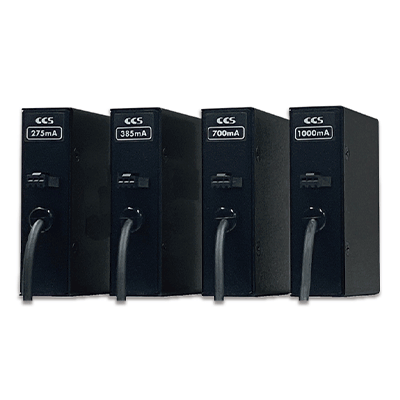

RB-HLV 系列

可将点光源照明连接至PD4-A系列 (数字电源) 的专用适配器
仅使用一台24V照明电源即可同时使用24V照明与点光源照明

特点注意事项

特点

■点光源照明专用电源时获得相同亮度

可在使用本公司点光源照明专用电源 (PJ2 系列, PJ 系列)时获得相同亮度。

■根据使用的点光源，有四种类型可供选择

备有PD3系列无法对应的,额定输入电流为1000mA的点光源也能对应的机种。

■外部控制的响应速度显著提高

可与24V照明相同响应速度使用点光源照明。

■紧凑小巧的外壳

与以往的点光源电源相比，紧凑小巧的外壳,有助于节省检测场所的空间。

与点光源照明专用电源PJ2-1505-2CA-PE的比较（mm）

■照明和电源设置简便

在同时使用 24 V 输入照明和点光源时，无需单独准备点光源专用电源，
从而减少了分别设置照明和电源所需的工时。

本产品为“PD4-A系列”专用。其他产品无法使用。

注意事项

・根据型号不同，连接的照明有限制。除下列记载的照明外无法连接。

型号	RB-HLV-275	RB-HLV-385	RB-HLV-700	RB-HLV-1000
适用照明^※1	HLV3-14□□（-HU）	HLV3-22□□-1 HLV3-22□□-1Ｃ	HLV3-22□□-2 HLV3-22□□-2-1220 HLV3-22□□-2C HLV-22IR105 HLV-22IR120 HLV-22IR130 HLV-22IR145 HLV-22IR155 HLV-22IR165 HLV2-24UV3-365 HLV2-24VL3-385 HLV2-24VL3-395 HLV2-24VL3-405	HLV3-22□□-4M HLV3-22□□-4S HLV3-22IR860 HLV3-22IR950-SP HLV3-22□□-4C HLV3-22□□-4-NR

・额定输出电流请确认产品正面上部的标示。

・照明侧与电源侧均不可使用分支电缆。

・每台PD4-A系列最多可连接本产品4台^※2。

※1 型号中的□□表示LED发光颜色。（RD：红色、SW：白色、BL：蓝色、GR：绿色）
※2 请在总功耗不超过PD4-A系列最大输出范围内使用。
