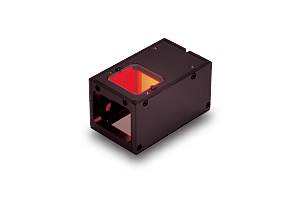

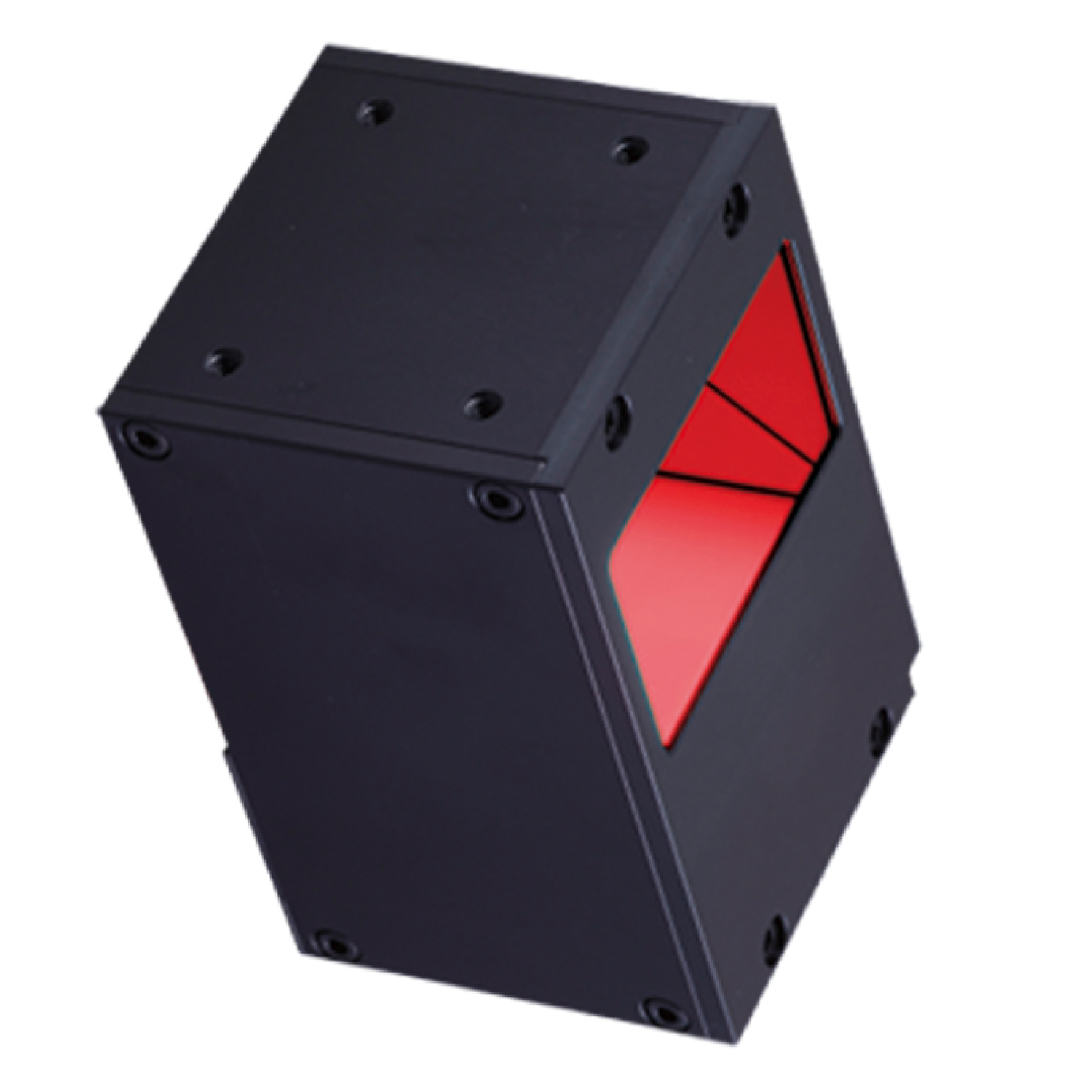

LFV3系列
通过使用半透镜，可使LED扩散光落射在相对于相机轴的同轴上。
可均匀照射镜面被测物体。可定制扩散板。
特点
可自由定义扩散效果
可自由定义扩散效果
| 扩散板的状态 | 结果 |
|---|---|
| 将透光率从（高）变低 | 提高均匀度 |
| 将安装位置移至LED侧 | 强调指向性 |
①备有2种不同透光率的扩散板
可通过更换扩散板以改变透光率
②可调整扩散板的安装位置
可通过位置变更，获得各种成像结果。
LFV3-CP系列
通过用分束器取代半透镜，提高了精度。适用于微小被测物体的成像或安装空间受限的环境。
支持高像素相机的同轴光源
相机窗口与半透镜采用了高精度光学玻璃。通过使用高像素相机可实现稳定的成像。
质量得到提高的同轴光源LFV3系列

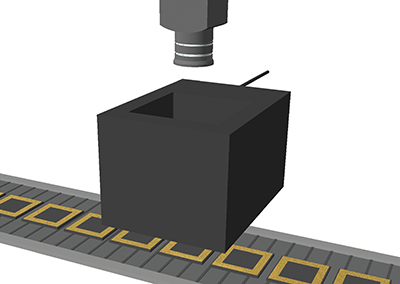

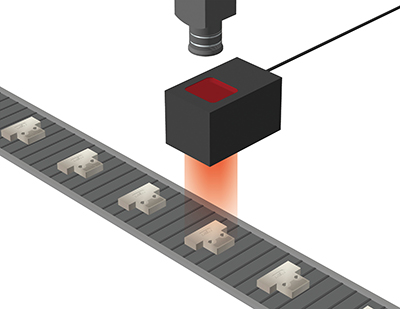

构成例
通过使用半透镜，可使LED扩散光落射在相对于相机轴的同轴上。
LFV3-100
特性 ・数据
数据：相对辐射照度表/均匀度（代表例）
※登载的数据仅供参考。实际数值可能会有出入。

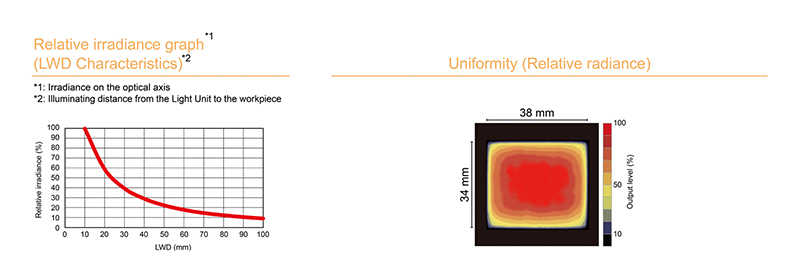

LFV3-35RD（A）

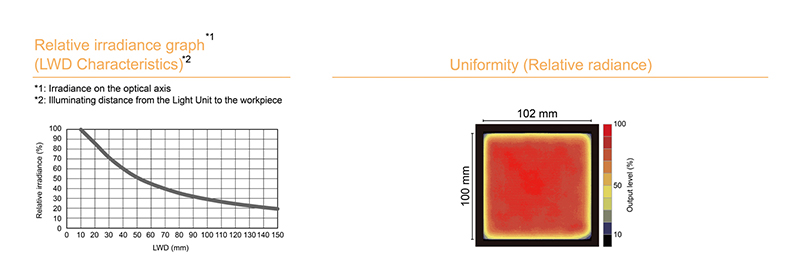

LFV3-100SW（A）
LED特性

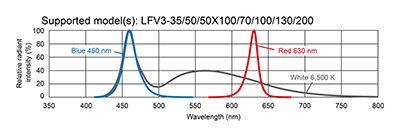

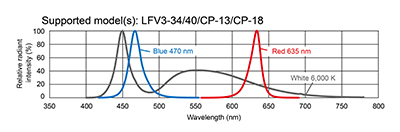

光谱
登载的数据仅供参考。实际数值可能会有出入。
成像实例

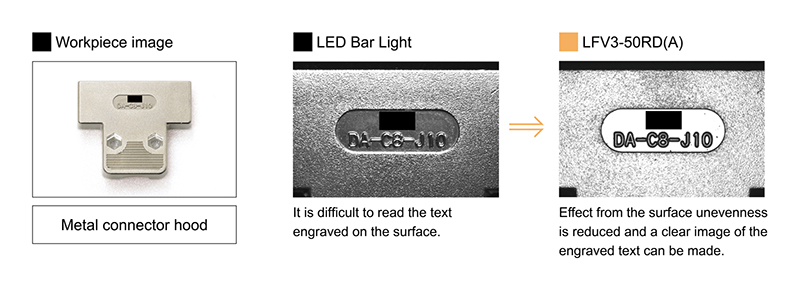

金属端口保护盖的刻印字符成像
| 内容 | 字符识别 |
|---|---|
| 被测物体 | 端口保护盖 |
| 提供方案前 | LED条形光源 |
| 提供方案后 | LFV3-50RD（A） |
| 结果 | 强调刻印字符 |

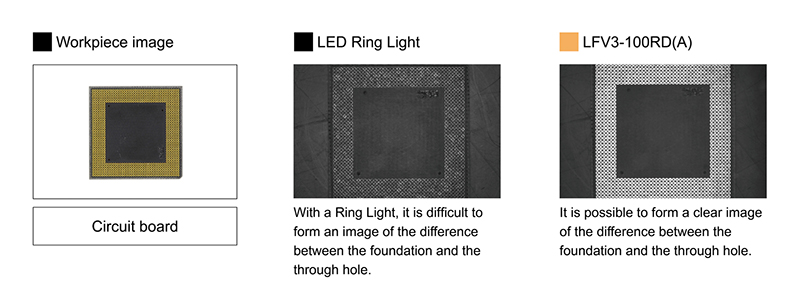

基板的通孔成像
| 内容 | 外观检测 |
|---|---|
| 被测物体 | 基板 |
| 提供方案前 | LED环形光源 |
| 提供方案后 | LFV3-100RD（A） |
| 结果 | 均匀度的提高 |

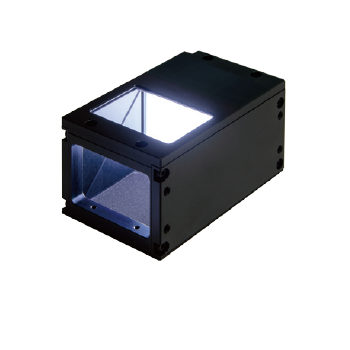

照射口位置变更型 LFV3-RA系列（特殊定制品）
特点
- 将普通同轴光源照射口的位置变更90度。
- 适用于检测装置内等的相机的设置条件和光源的设置空间等受限环境的检测。
※成像为镜像（反转）。
本产品是特殊定制品。可对应尺寸、发光颜色等的特殊定制。
另外，特殊定制品与CCS标准品的保质期不同。
详细内容请向本公司销售负责人进行咨询。
另外，特殊定制品与CCS标准品的保质期不同。
详细内容请向本公司销售负责人进行咨询。
缩小检测空间
将普通同轴光源照射口的位置变更90度的特殊定制光源。
根据检测环境、相机和光源的设置条件提供最佳的光源设计方案。
产品适用于检测对象物的搬运系统、相机的设置条件和光源的设置空间等的受限环境。

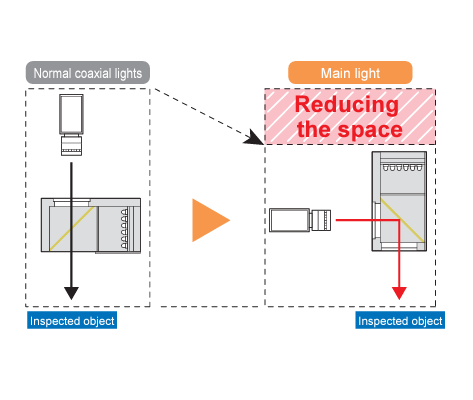

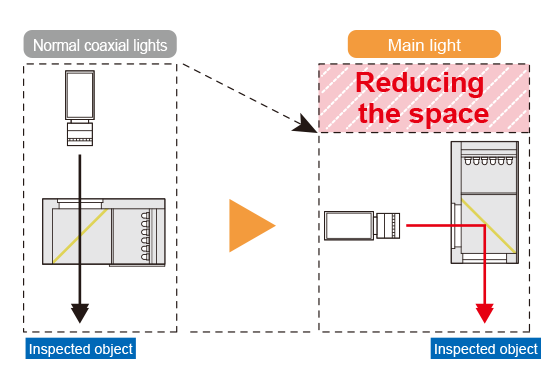

1、缩小垂直方向的安装空间
与普通同轴光源相比，使用本光源有利于缩小垂直方向的安装空间。

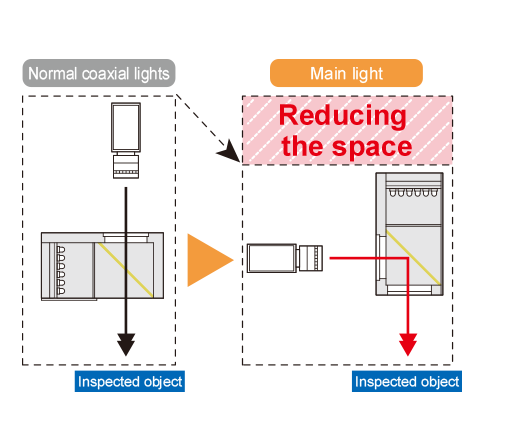

2、缩小水平方向的安装空间
与普通同轴光源相比，使用本光源有利于缩小水平方向的安装空间。

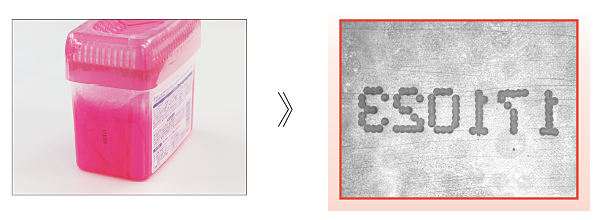

成像实例
被测物体：芳香剂
抑制表面包装膜的反射，使印字清晰成像。
构成例

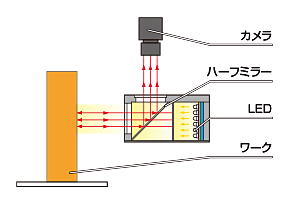

同轴光源（照射口位置变更型）的照射构造
将普通同轴光源照射口的位置变更90度。根据检测环境和设置条件提供最佳成像方案。
用途
- 电子零件的外观检测
- 玻璃损伤检测
- 金属面的字符读取
- 树脂成型品的损伤和凹陷检测等
