LND2系列

实现与荧光灯同等亮度且降低了成本的线光源。
照射高度均匀的扩散光。

特点特性・数据特殊定制例

特点

可用于所有线阵传感器检测

实现与荧光灯同等亮度且降低了成本的线阵光源。

发光面长度

可从101mm、201mm、301mm、401mm、501mm、603mm、703mm、803mm、903mm、1003mm、1103mm、1203mm中选择。

通过特殊定制，也可按100mm单位制作您所需发光面长度。

LED发光颜色

LED发光颜色备有红色、白色。
可根据检测内容进行选择。

通过特殊定制，也可以制作蓝色、绿色、IR、UV的光源。

适用于替换荧光灯

LED的使用寿命较长，且无类似荧光灯烧坏等问题，因此有助于消减荧光灯的更换费用及作业工时等。

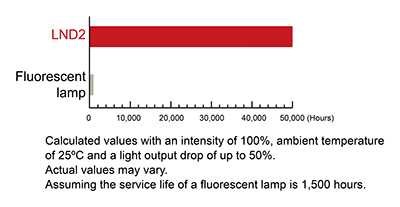

LND2(红色）与荧光灯的使用寿命比较

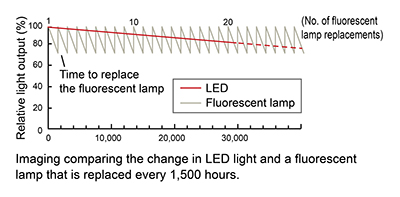

LED的光量变化与荧光灯的更换作业工时

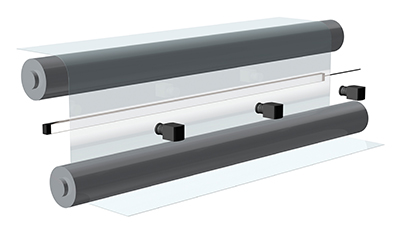

应用例

透明薄膜的异物检测

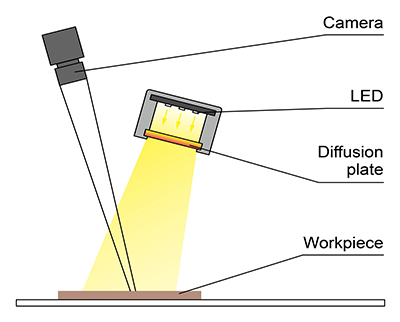

构成例

通过高密度封装LED，可照射高均匀度的扩散光。

LND2系列

特性・数据

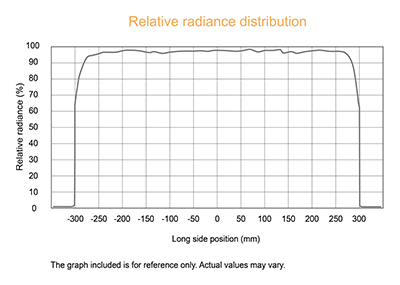

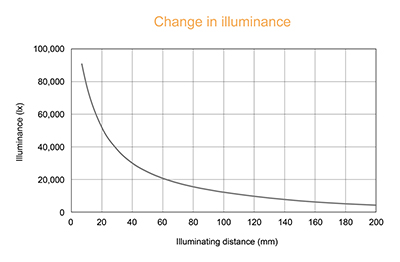

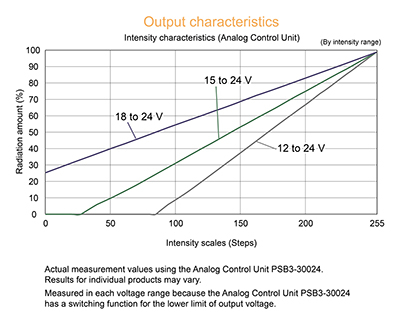

数据（代表例）

※登载的图表仅供参考。实际数值可能会有出入。

LND2-600SW

LND2-300SW

LND2-900SW

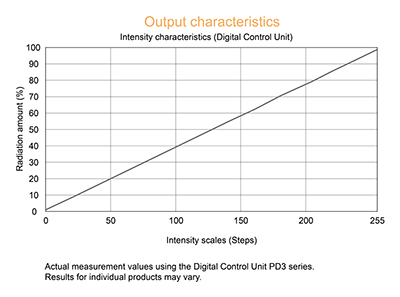

LED特性

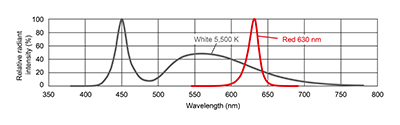

光谱

备有适用于各个波长的镜头滤镜，
有关镜头滤镜的详细内容，请参照这里。

使用时，请务必阅读产品附带的《Instruction Guide》并遵守使用注意事项。
登载的数据仅供参考。实际数值可能会有出入。型号・产品阵容列表

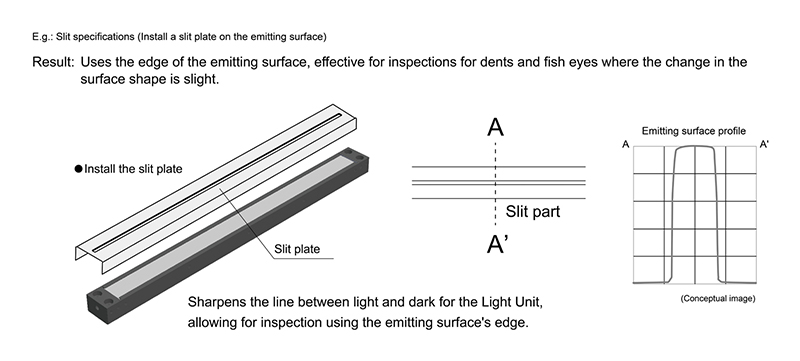

特殊定制例
