HPR2系列｜CCS株式会社

HPR2系列

亮度是传统产品的3倍实现“高输出”、“均匀”、“容易使用”的环形光源。
追加多种尺寸，备有标准的全色（RGB）类型。
选件有光源接合固定板等多种选择。

特点特性・数据特殊定制例成像实例

特点

从低角度到高角度都能对应

采用独创的照射结构，使LED照射光全部得以扩散照射。即使改变从被测物体到光源的距离，均匀范围也不会发生改变。因此在大范围的领域得到广泛应用。

实现高自由度的均匀范围

通过高输出照射扩散光

通过表面贴装式LED和特殊加工形状的扩散板，实现了高输出且均匀的扩散光的照射。

实现超越传统产品的高输出

对HPR-100和HPR2-100的红色和白色进行的比较结果。
通过与频闪电源组合使用。可实现用高于常时发光的亮度进行发光。
不可用于全色型。
登载的数据仅供参考。实际数值可能会有出入。

追加2种尺寸机型与全色（RGB）型

追加HPR2-75与HPR2-200机型，另外，在产品阵容中，追加了全色（RGB）型波长种类，提高了应用能力。

特性・数据

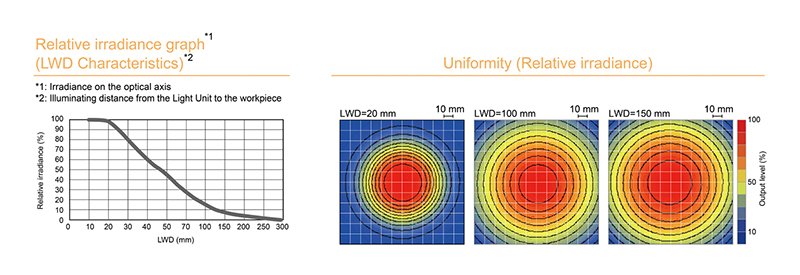

数据：相对辐射照度图表/均匀度（代表例）

※登载的数据仅供参考。实际数值可能会有出入。

HPR2-75SW

LED特性

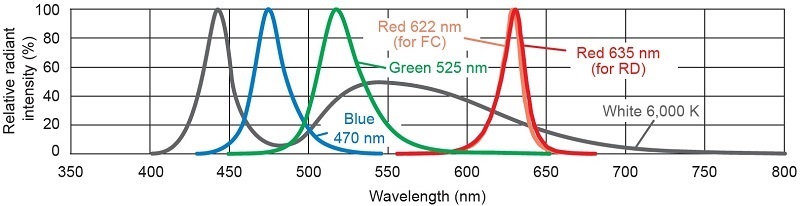

光谱

备有适用于各个波长的镜头滤镜.
有关镜头滤镜的详细内容，请参照这里。

使用时，请务必阅读产品附带的《Instruction Guide》并遵守使用注意事项。
登载的数据仅供参考。实际数值可能会有出入。

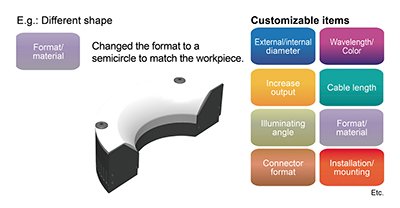

特殊定制例

成像实例

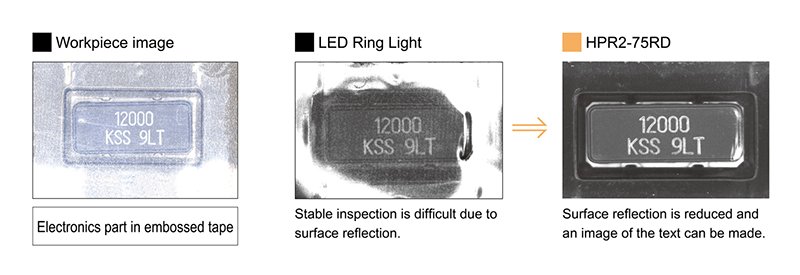

电子零件的印字成像

内容	印字检查
被测物体	压纹载带内的电子零件
提供方案前	LED环形光源
提供方案后	HPR2-75RD
结果	均匀度提高

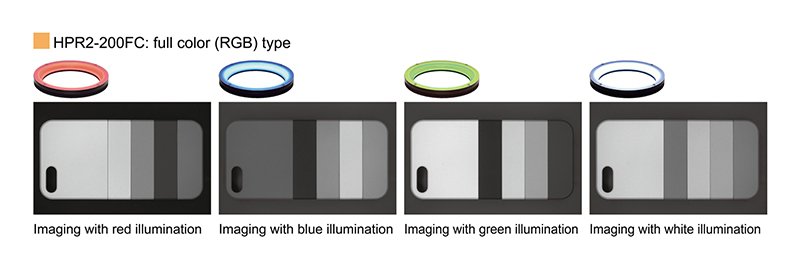

多色被测物体的外观成像

内容	外观检测
被测物体	智能手机壳
提供方案前	―
提供方案后	HPR2-200FC：全色（RGB）型
结果	可进行颜色识别
