LDR2系列

通过采用柔性基板，可创造任意角度。
高密度封装LED，使直射光集中在中心部分进行照射。

特点特性・数据特殊定制例成像实例

特点

标准的环形光源

通过使用柔性基板，实现环形光源应有的功能。
可倾斜地照射被测物体，使光照射到整个被测物体。
因此，可吸收被测物体位置的微小偏差和倾斜，实现稳定的成像。

柔性基板

成功地大幅度抑制LED的温度上升

可通过在基板与铝制外壳之间贴紧散热材料，吸收LED产生的热量。
以此成功地大幅度抑制了导致LED老化的发热。

LDR2-120的截面构造示意图

构成例

将柔性基板弯曲成任意形状并在其上面高密度封装LED。
使直射光集中在中心部分进行照射。

LDR2-90

特性・数据

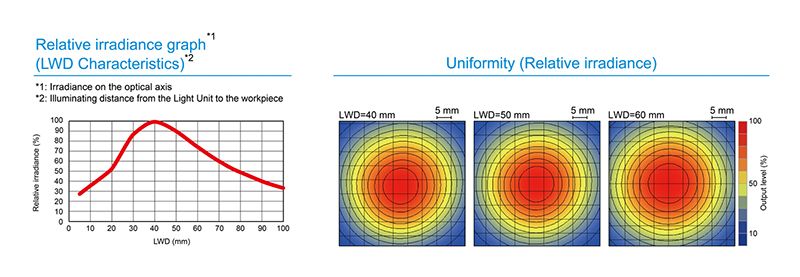

数据：相对辐射照度图表/ 均匀度（代表例）

登载的数据仅供参考。实际数值可能会有出入。

LDR2-50RD2

LED特性

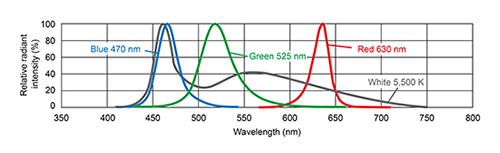

光谱

备有适用于各个波长的镜头滤镜。有关镜头滤镜的详细内容，请参照这里。

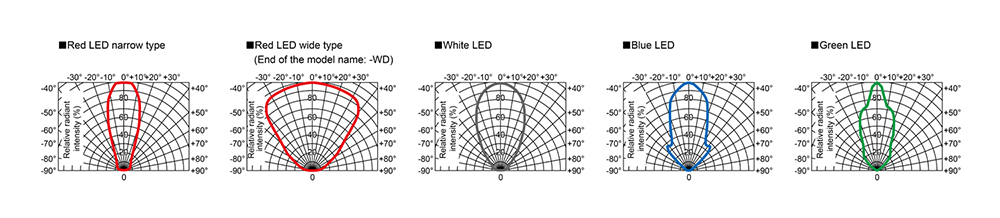

指向特性

使用时，请务必阅读产品附带的《Instruction Guide》并遵守使用注意事项。
登载的数据仅供参考。实际数值可能会有出入。

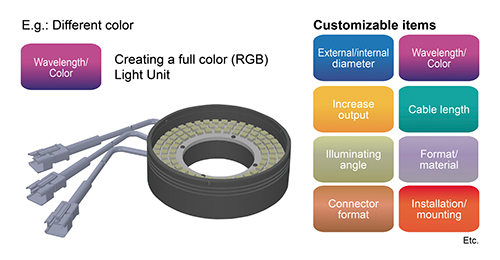

特殊定制例

成像实例

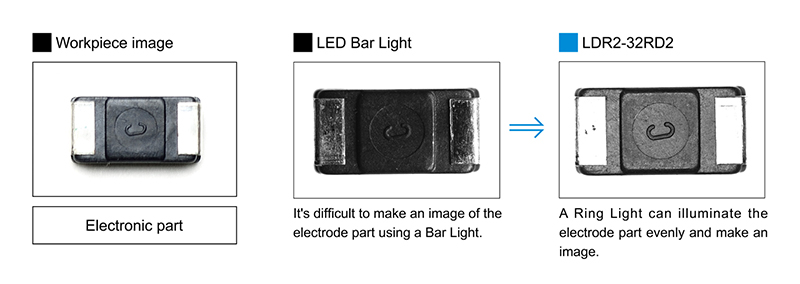

电子零件的电极成像

内容	外观检测
被测物体	电子零件
提供方案前	LED条形光源
提供方案后	LDR2-32RD2
结果	均匀度提高

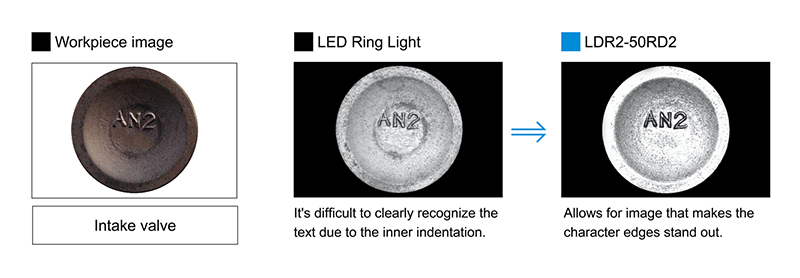

进气阀的字符成像

内容	字符识别
被测物体	进气阀（汽车零件）
提供方案前	LED环形光源
提供方案后	LDR2-50RD2
结果	强调字符
