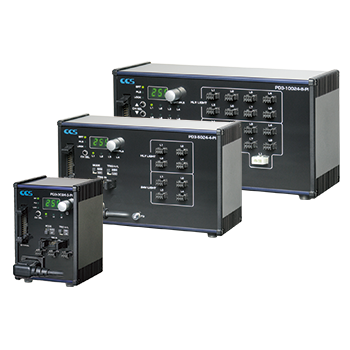

PD3系列｜CCS株式会社

特点系统构成例・光源连接例外部信号连接例特殊定制例选件

特点

◆ 1台即可用于常时发光、ON/OFF发光、频闪发光。（点光源HLV3/HLV2系列不能进行频闪发光。）
◆ 数字显示，易于确认设定值。
◆ 可进行256档调光设定。
◆ 备有AC输入型和DC输入型。
◆ 可安装至DIN导轨。
◆ 备有4种容量：3个通道／28W^※1、3个通道／48W^※1^※2、 4个通道／46W^※3、 8个通道／95W^※3

※1 仅可连接24V的光源。
※2 仅为DC输入型的产品阵容。
※3 24V光源与点光源HLV3/HLV2系列均可连接。

丰富的产品阵容和特殊定制提案

并行型

设定值的切换最快。统一接收，以进行高速控制。
外部触发信号输入备有NPN输入机型（标准）和PNP输入机型（特注品：PD3-PNP）

以太网型

支持标准协议TCP/IP与UDP/IP。
还备有带存活功能的机型（特殊定制品：PD3-EIK)

所谓存活 (keepalive)
是指在检测与网络中连接的装置的通信是否处于有效状态的同时，为防止连接断开而定期在装置间发送信息的通信。

EIA-485

可通过多点配线进行单独管理。最多可管理4台。

PWN频率

备有125kHz（标准）和500kHz（特殊定制品：PD3-500)

系统构成例・光源连接例

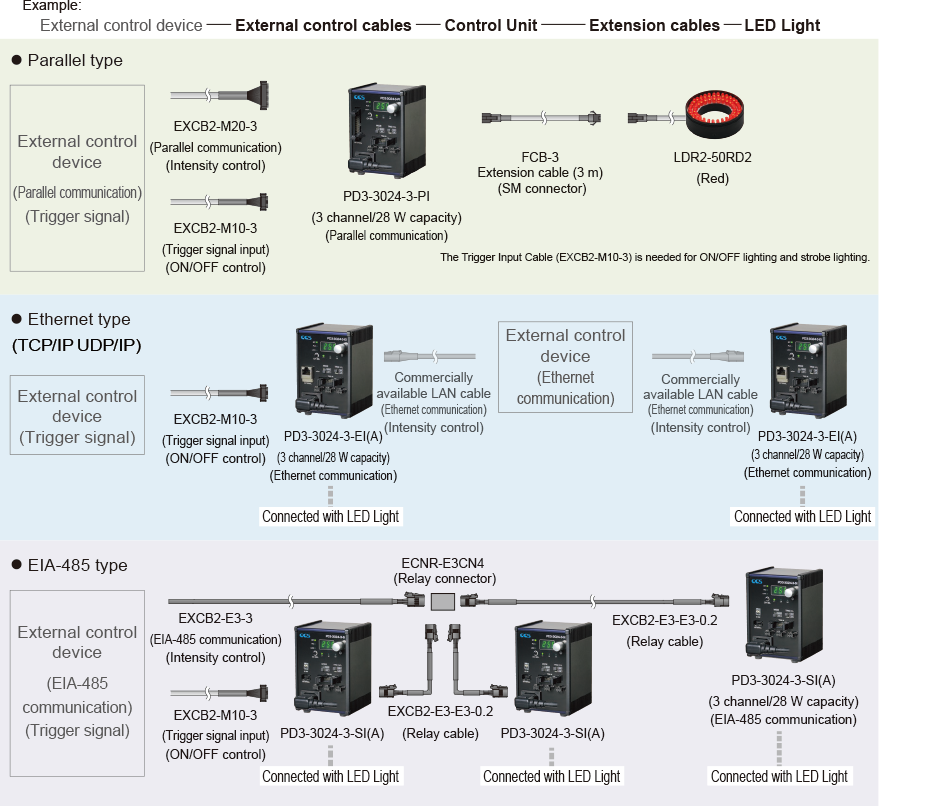

系统构成例

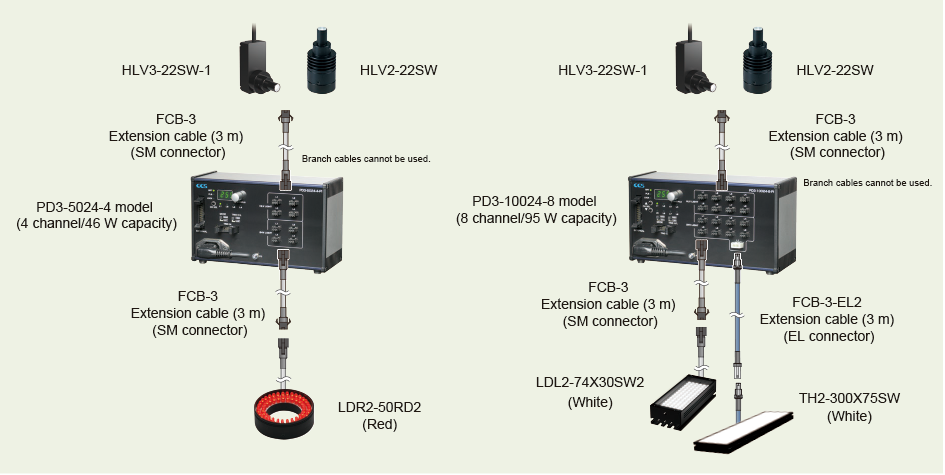

光源连接例

外部信号连接例

详细内容请参阅使用说明书

外部触发信号连接例

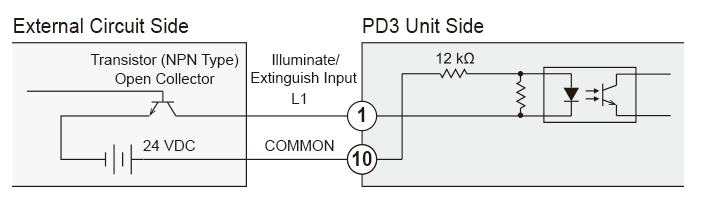

NPN输入机型漏型（NPN）

外部触发信号连接例　NPN输入机型漏型（NPN）

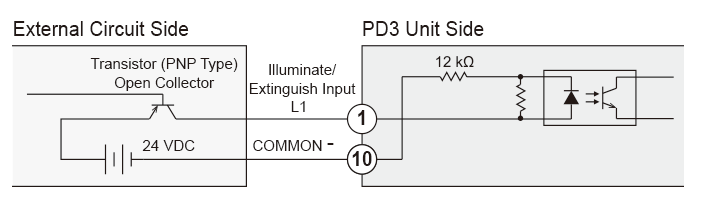

PNP输入机型源型（PNP）

外部触发信号连接例　PNP输入机型源型（PNP）

连接规格（每1端子）
额定输入电压	最大输入电压	光电耦合器 ON电压/ON电流	光电耦合器 OFF电压/OFF电流
DC24V	DC26.4V	DC14.4V以上/ 1mA以上	DC5V以下/ 0.4mA以下

触发器逻辑设定开关	输入信号	光电耦合器	ON/OFF模式	频闪模式
HIGH	HIGH	OFF	LED点亮	设定时间内LED点亮
HIGH	LOW	ON	LED熄灭	无变化
LOW	HIGH	OFF	LED熄灭	无变化
LOW	LOW	ON	LED点亮	设定时间内LED点亮

外部触发信号连接例（并行型）

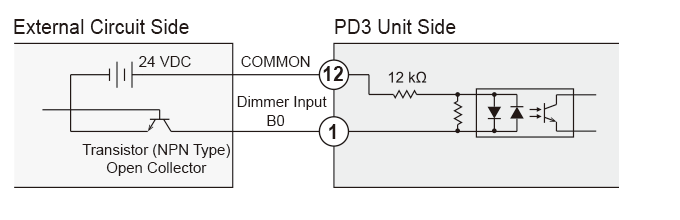

NPN输入机型漏型（NPN）

外部触发信号连接例（并行型）　NPN输入机型漏型（NPN）

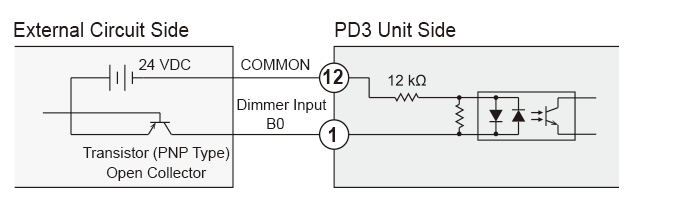

PNP输入机型源型（PNP）

外部触发信号连接例（并行型）　PNP输入机型源型（PNP）

连接规格（每1端子）
额定输入电压	最大输入电压	光电耦合器 ON电压/ON电流	光电耦合器 OFF电压/OFF电流
DC24V	DC26.4V	DC14.4V以上/ 1mA以上	DC5V以下/ 0.4mA以下

	输入信号	光电耦合器	数据
漏型	HIGH	OFF	1
漏型	LOW	ON	0
源型	HIGH	ON	0
源型	LOW	OFF	1

特殊定制例

特殊定制例：外部触发信号输入 PNP输入机型 PD3-PNP

外部触发信号输入还备有PNP输入机型

外部触发信号输入 PNP输入机型

特殊定制例：带存活功能的机型 PD3-EIK

还备有支持标准协议TCP/IP带存活功能的机型

所谓存活（keepalive）
是指在检测与网络中连接的装置的通信是否处于有效状态的同时，
为防止连接断开而定期在装置间发送信息的通信。

特殊定制例：PWM频率500kHz机型 PD3-500

选择数字电源时，请同时考虑高频型。
通过特殊定制，可制作PWM频率500kHz的电源。有关详细内容，请向本公司销售负责人进行咨询。

高频数字电源 PD3-10024-8系列

PWM调光控制（500kHz）
95W容量（EL端口：1个通道）
AC输入
外部控制为3种类型
- 并行通信
- 以太网通信（TCP/IP UDP/IP）
- EIA-485通信

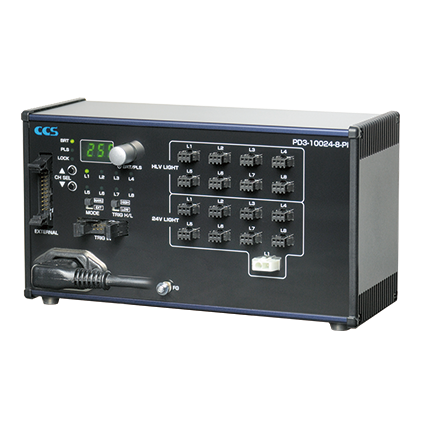

PD3-10024-8-PI-500
（并行型）

PD3-10024-8-PI-500（パラレルタイプ）

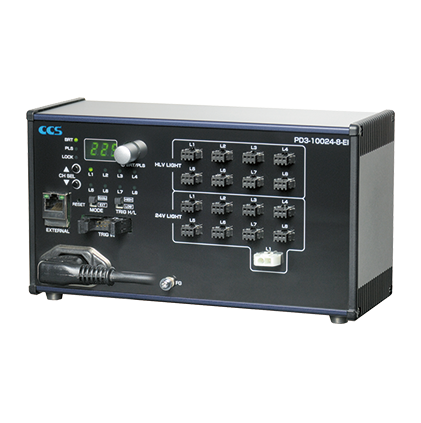

PD3-10024-8-EI-500
（以太网型）

PD3-10024-8-EI-500（イーサネットタイプ）（TCP/IP UDP/IP）

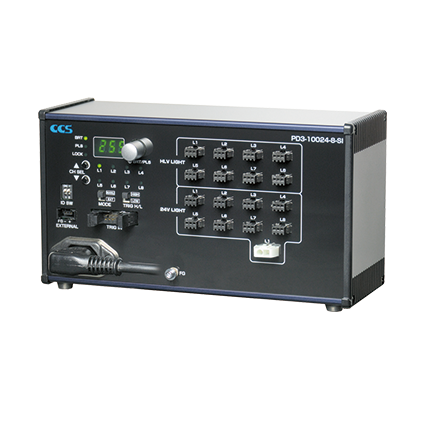

PD3-10024-8-SI-500
（EIA-485型）

PD3-10024-8-SI-500（EIA-485タイプ）

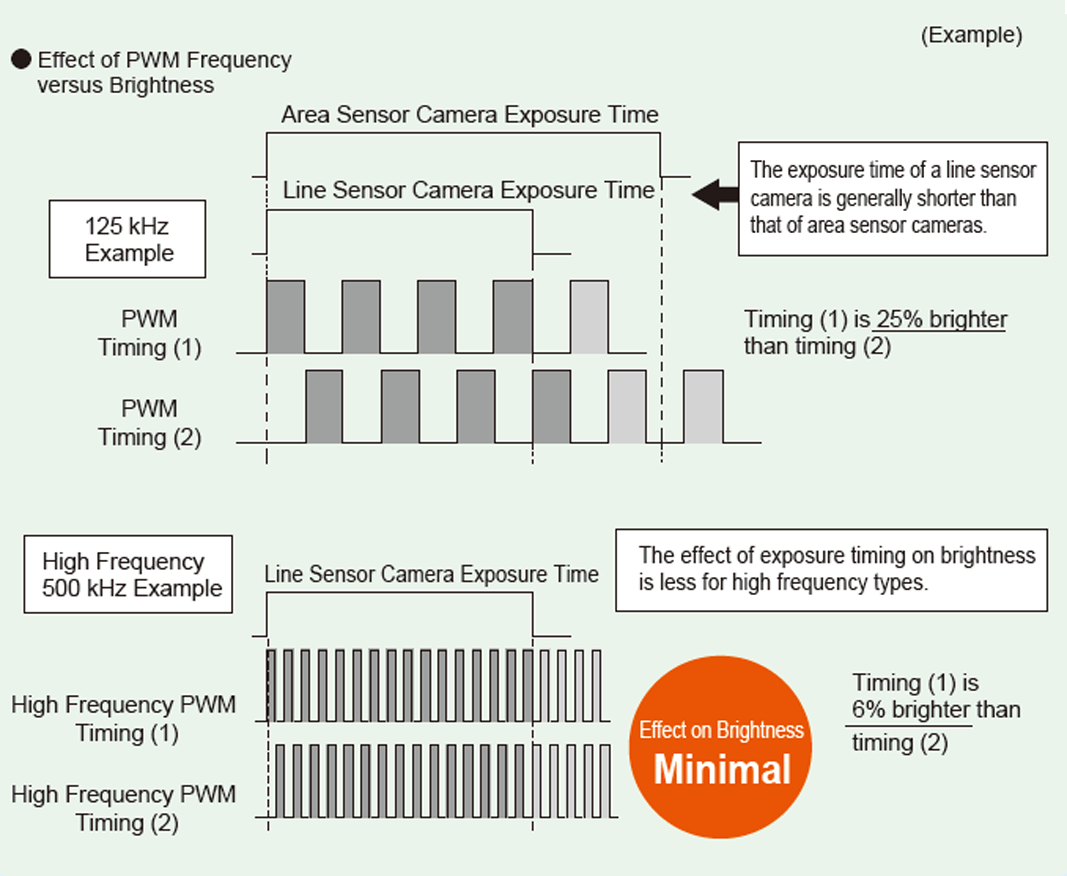

PWN频率变化对亮度的影响（示意图）

本产品为特殊定制品。
详细内容请向本公司销售负责人进行咨询。

选件

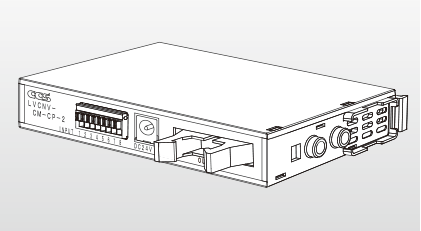

触发电压电平转换单元（特殊定制品）LVCNV-CM-CP-2-MG-WOC

可在从3.3V、5V、12V输出的设备（PC板等）输入触发时使用。
也可在通过继电器等接点信号输入触发时使用。

请另外准备24V输出的AC适配器等进行供电。

触发电压电平转换单元

连接例

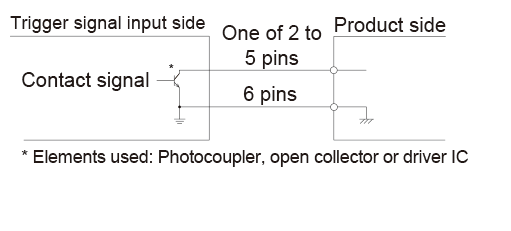

通过无电压接点进行驱动时

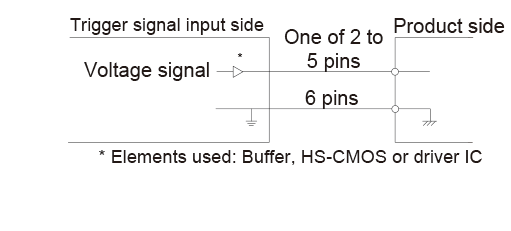

通过High电压信号进行驱动时

输入本产品触发信号为High或Open（非导通）时，本产品的触发信号输出切换为ON。
为Low或者Short（导通）时，触发信号输出切换为OFF。

本产品为特殊定制品。
特殊定制品与CCS标准品的保质期不同。
详细内容请向本公司销售负责人进行咨询。

标准品选件

并行通信用线缆

EXCB2-M20-3
触发输入用线缆

EXCB2-M10-3
EIA-485通信用线缆

EXCB2-E3-3
EIA-485通信用中继线缆

EXCB2-E3-E3-0.2
EIA-485通信用中继端口

ECNR-E3CN4
并行通信/触发输入用分支线缆

EXCB2-M10M20-3
底面固定板

BK-PD3
