LFXV系列

采用新开发的导光板，实现清晰明亮的视野。

  • 10种发光尺寸，40种机型的产品阵容
  • 最大300mm的大型尺寸，也备有长方形尺寸
  • LED发光色有红色，白色，蓝色，红外可选择
  • 轻量、小巧、超薄设计为节省空间做出贡献

特点

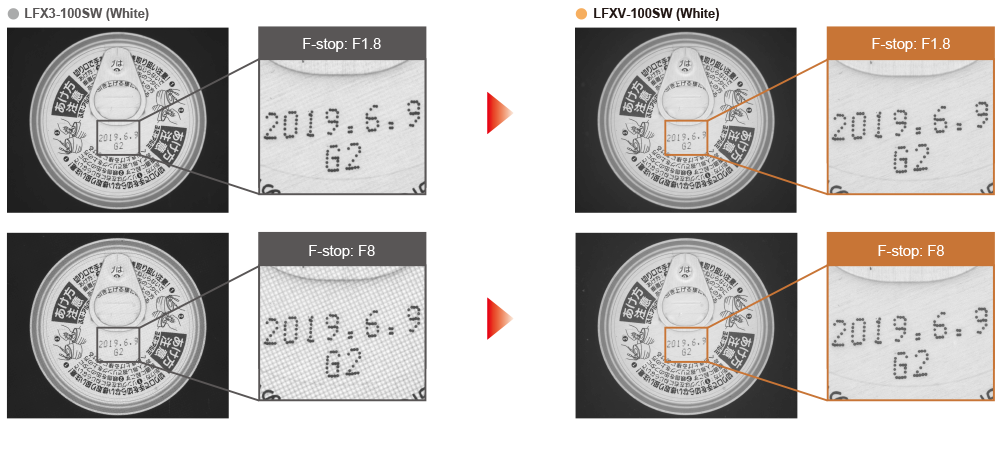

采用新开发的导光板，实现清晰明亮的视野减少了点状图案导致的图像不均匀和莫列波纹。

※根据成像或图像处理条件的不同，可能发生图像不均匀和莫列波纹。

LFX3-100SW (White) --- LFXV-100SW (White)

撮像条件：成像条件：500万像素相机（有效像素2448x2048 ，3.45x3.45um，2/3英寸），500万像素相机支持镜头（焦距25mm，F1.8-16），相机到被测物的距离：290mm，光源到被测物体的距离：20mm
※登载的数据仅供参考。实际数值可能会有出入。

小巧、超薄的设计为节省空间做出贡献
与拥有同样视野尺寸的同轴照明和圆顶光照明相比，具有压倒性的轻薄。

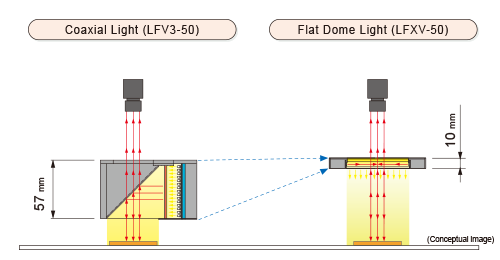

Conceptual image---left:Coaxial Light (LFV3-50) right:Flat Dome Light (LFXV-50)

■纽扣电池的外观成像

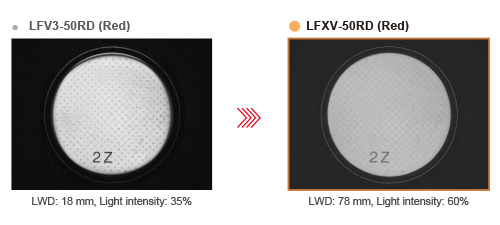

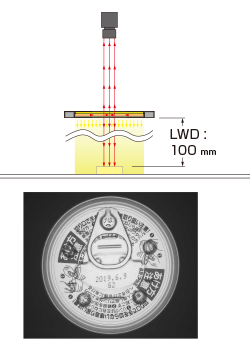

left:LFV3-50RD (Red) LWD: 18 mm, Light intensity: 35% / right:LFXV-50RD (Red) LWD: 78 mm, Light intensity: 60%

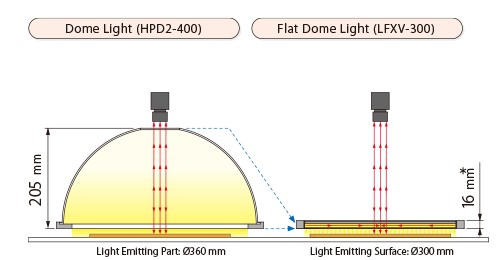

Conceptual image---left:Dome Light (HPD2-400) right:Flat Dome Light (LFXV-300)

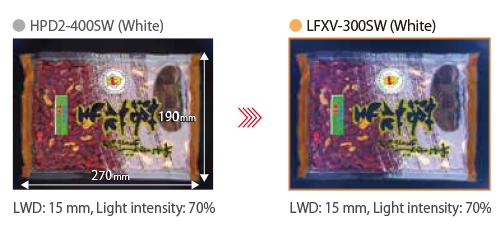

■袋装花生的外观成像

left:HPD2-400SW (White) / right:LFXV-300SW (White)

※ LFXV-25/50/75/100的厚度为10mm。
　 LFXV-150/200X100/200/300X100/300X200/300的厚度为16mm。

从低角度到高角度，适用范围广泛
近距离照射实现圆顶光源效果，远距离实现同轴光源效果。

  • ■成像比较
    通过改变光源与被测物体之间的距离，实现符合目的的成像。
  • ■被测物体图像
    罐头
    罐头
    塑料容器
    塑料容器

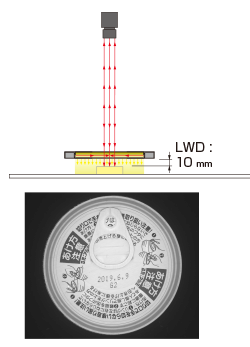

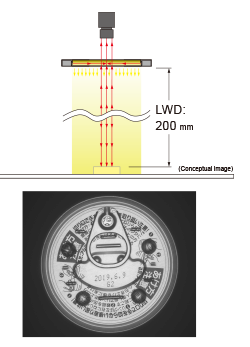

At LWD of 10 mm, the whole surface of the workpice is illuminated uniformly. The bumps are eliminated from the image. At LWD of 100 mm, the bumps and pull tab are captured. At LWD of 200 mm, the bumps and pull tab are emphasized.

在10mm的照射距离下可均匀地照亮全体，实现没有凹凸的成像。

在100mm的照射距离下可实现拉环及凹凸部分的成像。

在200mm的照射距离下，可实现强调拉环及凹凸部分的成像。
Plastic containers/At LWD of 10 mm, the whole surface of the workpiece is illuminated uniformly.This allows the outer edge of the container and the printed text to be imaged. Plastic containers/At LWD of 100 mm, the printed text and shrink film are captured. Plastic containers/At LWD of 200 mm, the shrink film is emphasized.

在10mm的照射距离下，可均匀地照亮全体，实现容器外围及印字的成像。

在100mm的照射距离下，可实现印字及收缩膜的成像。

在200mm的照射距离下，可实现强调收缩膜的成像。

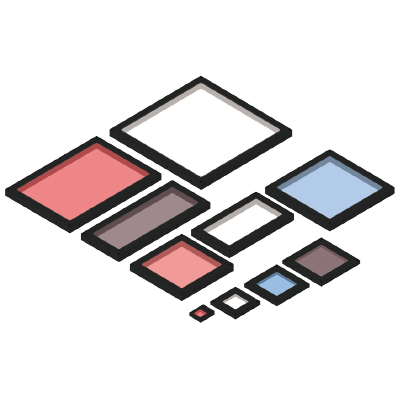

10种发光尺寸， 4种发光色，合计40种机型的产品阵容，大型及长方形规格也在其中

■发光尺寸

25x25
25x25 mm

50x50
50x50 mm

75x75
75x75 mm

100x100
100x100 mm

150x150
150x150 mm

200x100
200x100 mm

200x200
200x200 mm

300x100
300x100 mm

300x200
300x200 mm

300x300
300x300 mm

成像实例

【电子元件行业/电容器的外观成像】

电子元件行业
■被测物体图像
电容器
电容器
● 扩散光环形光源（红色）
拡散リング照明（赤色）
由于表面拉丝的影响，难以读取印字。
● LFXV-25RD（红色）
LFXV-25RD（赤色）
通过抑制表面拉丝的影响，
可以清楚的读取印字。

【药品行业/隐形眼镜的包装盒的外观成像】

药品行业
■被测物体图像
隐形眼镜的包装盒
隐形眼镜的包装盒
● 环形光源（红色）
环形光源（红色）
受表面光泽或波纹的影响，
难以识别二维码。
● LFXV-50RD（红色）
LFXV-50RD（赤色）
可通过均匀地照射表面，
识别二维码。

【食品行业/茶叶异物混入成像】

食品行业
■被测物体图像
茶叶
茶叶
● 圆顶光源（白色）
圆顶光源（白色）
用白色光源时，异物成像困难。
● LFXV-200IR860（红外）
LFXV-200IR860（红外）
采用红外光源时，实现异物成像。

【包装行业/透明包装内的轴承成像】

包装行业
■被测物体图像
轴承
轴承
● 扩散环形光源（红色）
扩散环形光源（红色）
由于表面反射的影响，
轴承成像困难。
● LFXV-100RD （红色）
LFXV-100RD （红色）
通过抑制表面反射，
轴承可以清楚地成像。

【包装行业/食品包装的印字成像】

包装行业
■被测物体图像
食品
食品
● 扩散环形光源（红色）
扩散环形光源（红色）
由于表面反射或凹凸的影响，
稳定成像困难。
● LFXV-100RD （红色）
LFXV-100RD （红色）
通过抑制表面的反射或凹凸的影响，
可以稳定地成像。

【包装行业/食品包装容器的外观成像】

包装行业
■被测物体图像
食品包装容器
食品包装容器
● 圆顶光源（白色）
圆顶光源（白色）
光源开口部的影子落在容器中央，
难以成像。
● LFXV-300SW （白色）
LFXV-300SW （白色）
连容器底面都能均匀照射，
使外观成像。

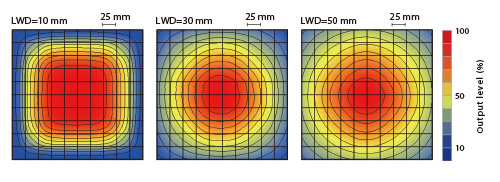

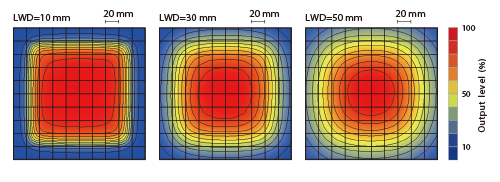

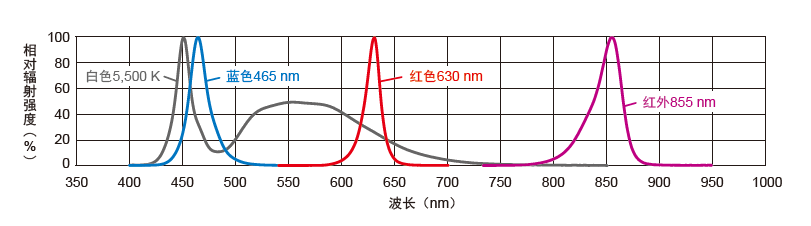

特性 ・数据

数据（代表例）

● 使用光源 LFXV-100SW（白色）
使用光源 LFXV-100SW（白色）

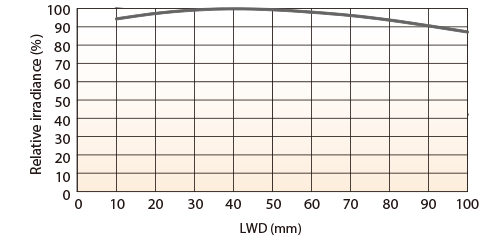

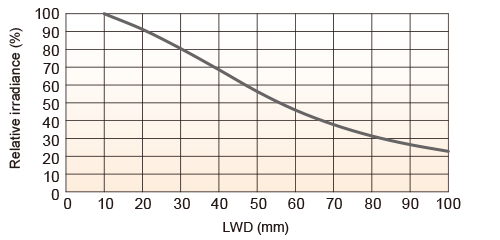

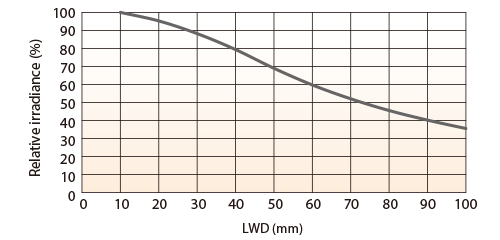

相对辐射照度图表（照射距离特性※）
LFXV-100SW（白色） 相对辐射照度图表（照射距离特性）

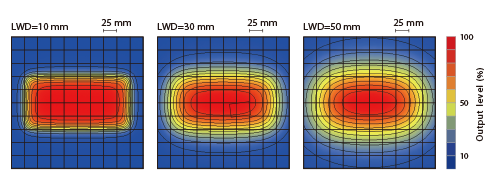

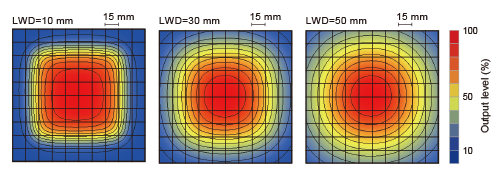

均匀度 （相对辐射照度）
LFXV-100SW（白色） 均匀度 （相对辐射照度）
● 使用光源 LFXV-150SW（白色）
LFXV-150SW（白色）

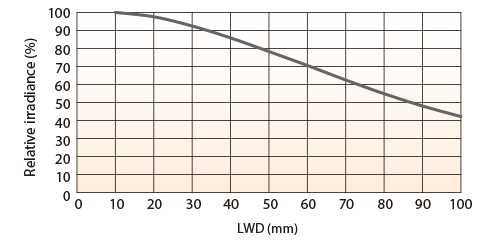

相对辐射照度图表（照射距离特性※）
LFXV-150SW（白色） 相对辐射照度图表（照射距离特性）
均匀度 （相对辐射照度）
LFXV-150SW（白色） 均匀度 （相对辐射照度）
● 使用光源 LFXV-200X100SW（白色）
LFXV-200X100SW（白色）
相对辐射照度图表（照射距离特性※）
LFXV-200X100SW（白色） 相对辐射照度图表（照射距离特性）

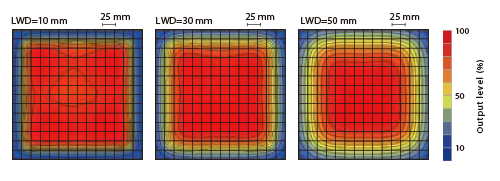

均匀度 （相对辐射照度）
LFXV-200X100SW（白色） 均匀度 （相对辐射照度）
● 使用光源 LFXV-200SW （白色）
LFXV-200SW（白色）
相对辐射照度图表（照射距离特性※）
LFXV-200SW（白色） 相对辐射照度图表（照射距离特性）
均匀度 （相对辐射照度）
LFXV-200SW（白色） 均匀度 （相对辐射照度）
● 使用光源 LFXV-300SW （白色）
LFXV-300SW（白色）

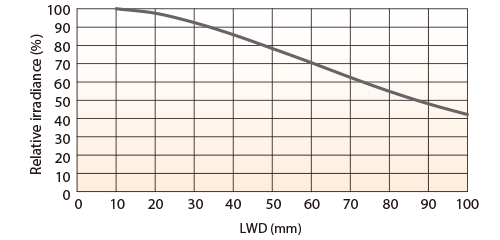

相对辐射照度图表（照射距离特性※）
LFXV-300SW（白色）相对辐射照度图表（照射距离特性）
均匀度 （相对辐射照度）
LFXV-300SW（白色）均匀度 （相对辐射照度）

※ 光源到被测物体的照射距离

　　　　　　　　　

登载的数据仅供参考。实际数值可能会有出入。

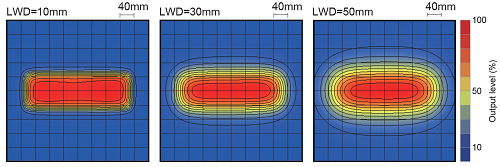

宽型　数据（代表例）

● 使用光源：LFXV-300X100SW（白色）
LFXV-300X100SW（白色）
照度变化图表※
LFXV-300X100SW（白色）照度变化图表）
均匀度 （相对辐射照度）
LFXV-300X100SW（白色）均匀度 （相对辐射照度）

※ 光轴上的照度

　　　　　　　　　

登载的数据仅供参考。实际数值可能会有出入。

选件

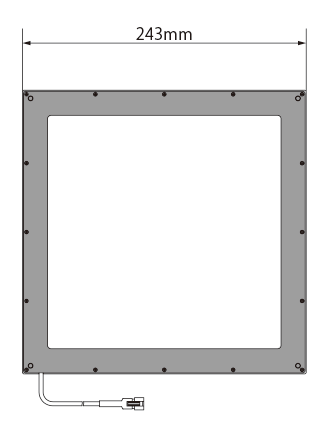

保护板（PR-LFXV系列）

保护导光扩散板。（本产品不用于防止粉尘，水滴等目的）
关于规格 阵容请参阅系列页。

保护板 PR-LFXV系列

※LFXV-25、LFXV-300X100、LFXV-300的保护板是特别定制的。
详细内容请向本公司销售人员进行咨询。

保护板的安装方法

保护板的安装方法

特殊定制例

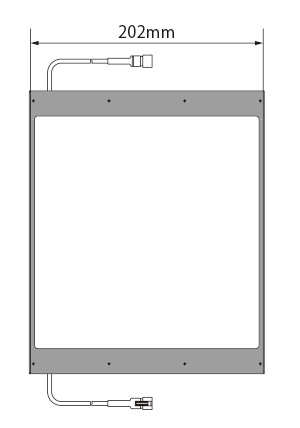

LFXV系列2边型介绍（特殊定制例）

在安装空间受限的情况下，通过仅在2边搭载LED，可以节省空间且不降低均匀度。

节省空间
LFXV-200SW

LFXV-200SW-SP（2 边型）

均匀度 （相对辐射照度）的比较 （模拟）※
LFXV-200SW

LFXV-200SW-SP（2 边型）

※ 上述数据为模拟数据。具体情况因客户的使用环境而异。
详细内容请向本公司销售人员进行咨询。采用2边型后，中心辐射照度大约会下降50%。

Built to order
特殊定制品的保证期与CCS的标准品不同。
详细内容请向本公司销售人员进行咨询。
