CC-PJ系列

点光源HLV3/HLV2系列专用的小巧、轻便的LED光源控制器。
可安装至DIN导轨。DC24V电源输入规格。

特点

  • 点光源HLV3/HLV2系列专用的控制器。
  • 尺寸小巧,可实现在狭窄场所安装及节省空间的目的。
  • 调光值可设定100档。
  • 电源供给为适用于现场的DC24V输入。

连接例

详细内容请参阅《Instruction Guide》。

外部信号

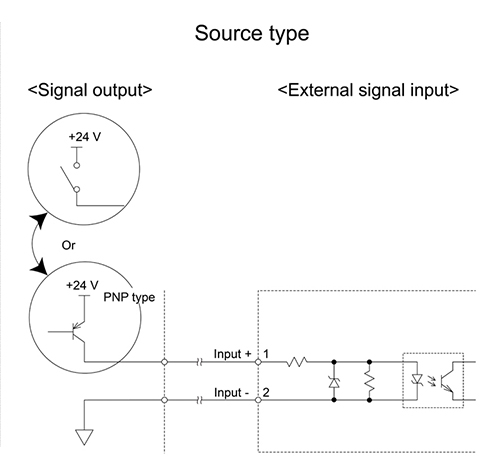

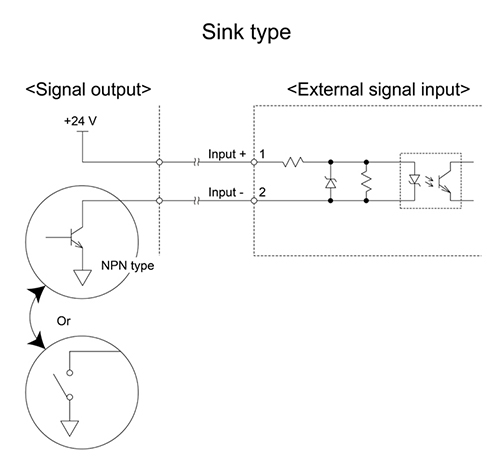

连接例

  • 向输入+施加24V,向输入-施加0V时,将变为HIGH(外施电压24V±10%)。
  • 通过集电极开路(高速光电耦合器)或固态继电器等施加电流(推荐10mA或以下)。
  • 如在易产生噪音的环境内使用,推荐通过使用光电耦合器和固态继电器等,使信号线、地线与驱动设备绝缘。

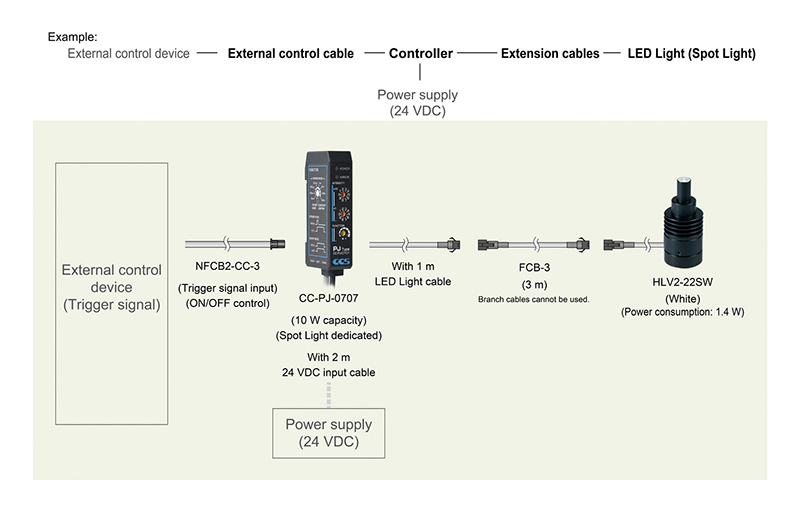

系统构成例
