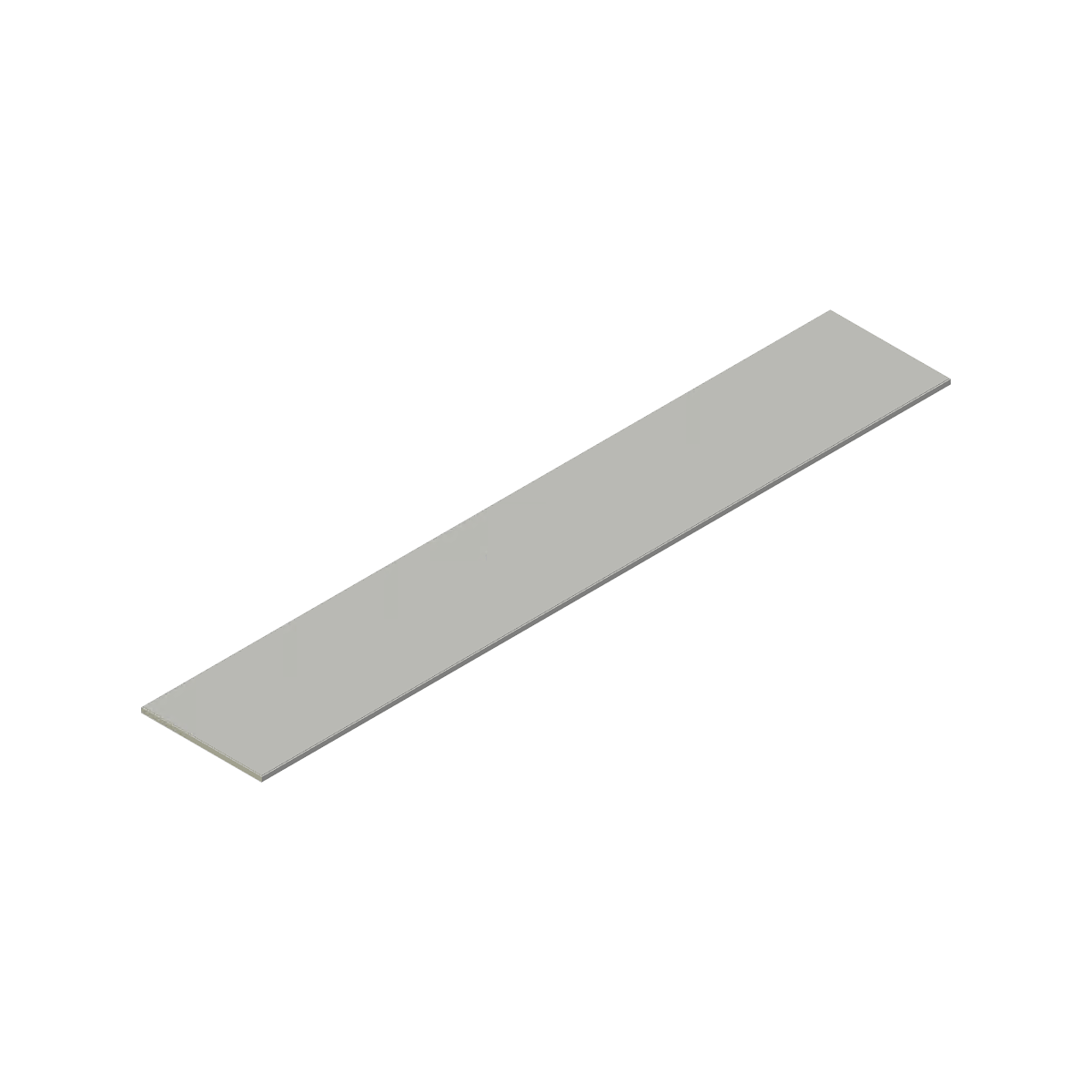

LB系列用 (偏光板)

LB系列用 (偏光板)
通过与偏光滤镜组合使用，可消除表面的反射。

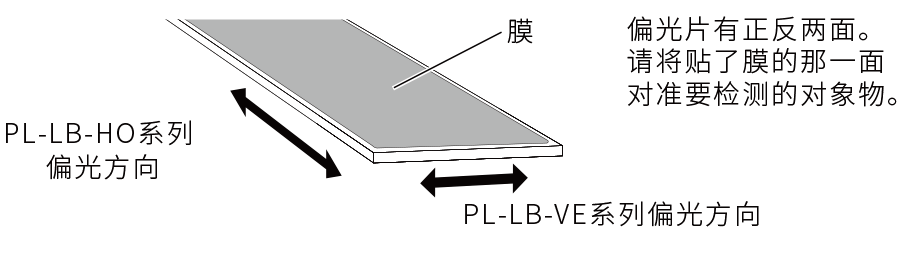

-VE: 偏光方向与偏光板的长边垂直。
-HO: 偏光方向与偏光板的长边平行。

※ 不适用于红外线型号。

关于产品

产品阵容

PL-LB-HO 系列（n=200 ～ 2700）	PL-LB-VE 系列（n=200 ～ 2700）	适用光源（红外线型除外）
PL-LB-nX50-HO	PL-LB-nX50-VE	LB-H-nX50 系列 LB-nX50 系列
PL-LB-nX100-HO	PL-LB-nX100-VE	LB-nX100 系列
PL-LB-nX150-HO	PL-LB-nX150-VE	LB-nX150 系列

安装方法

松开M2.6螺丝，拆下面板，更换偏光板。
安装方法

只有1根光源线缆的

只有1根光源线缆的光源请拆下无光源线缆一侧的面板。

有2根光源线缆的

有2根光源线缆的光源请拆下任意一侧的面板，更换各种板时请注意不要对内部基板连接的电线用很大的力。。

请注意

偏光板上的薄膜有一个接头。有关详细信息，请查看模型页面上的图纸。
薄膜与树脂版之间可能会因环境变化而发生浮起现象，但不影响其功能与性能。
不适用于红外线照明。
