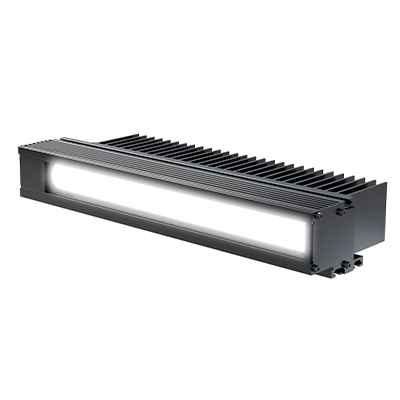

LN2-NE / LN2-FA 系列

集光型大功率线光源。自然空冷条件下实现最大500万 lx^※照度。
根据照射距离备有两种类型。
LN2-NE（照射距离65 mm以下型）、LN2-FA（照射距离65 mm以上型）

※ 使用LN2-NE-300SW、照射距离为40 mm时

特点特性・数据光源与电源的适配示例特殊定制例服务・支持

特点

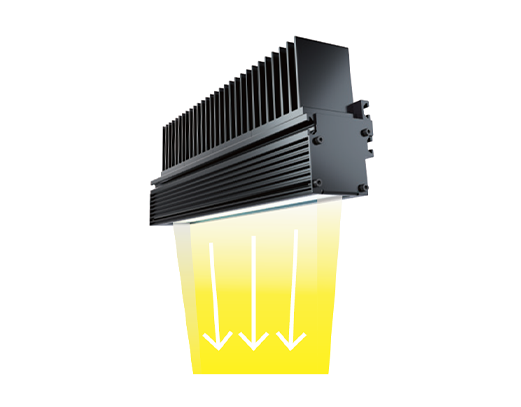

LN2-NE_FA照射结构

・辐照使光线集中在特定位置

・自然空冷条件下最大照度500万lx照度^※

※ 使用LN2-NE-300SW，照射距离40 mm时的实测值（非保证值）

预期应用

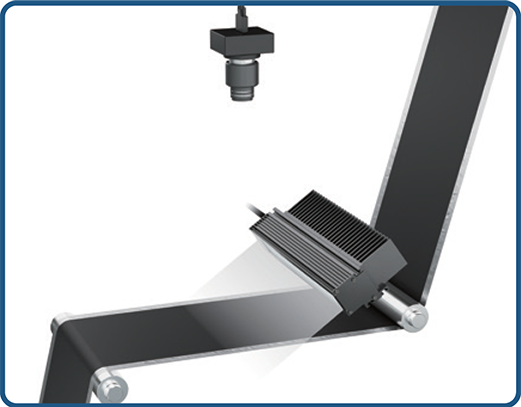

LN2-NE_FA预期应用

・金属板材的污渍检测

・玻璃划痕检测

・电子元件的异物检测等

丰富的尺寸

无论是集光型还是两侧斜光型，均可以75 mm为单位指定发光面长度。

与传统产品（集光型）的性能比较

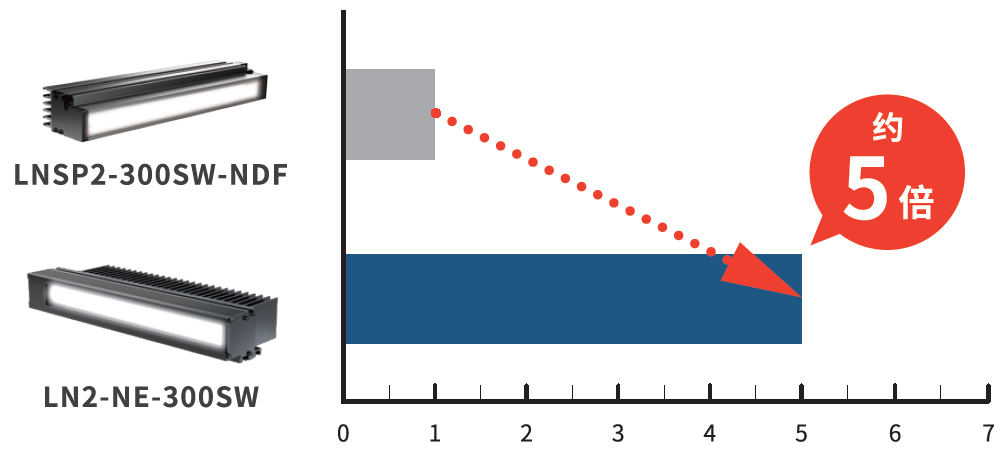

LNSP2比较，最大实现5倍亮度^※

LNSP2比较，最大实现5倍亮度LN2-NE-300SW

※ 照射距离50mm条件下的比较

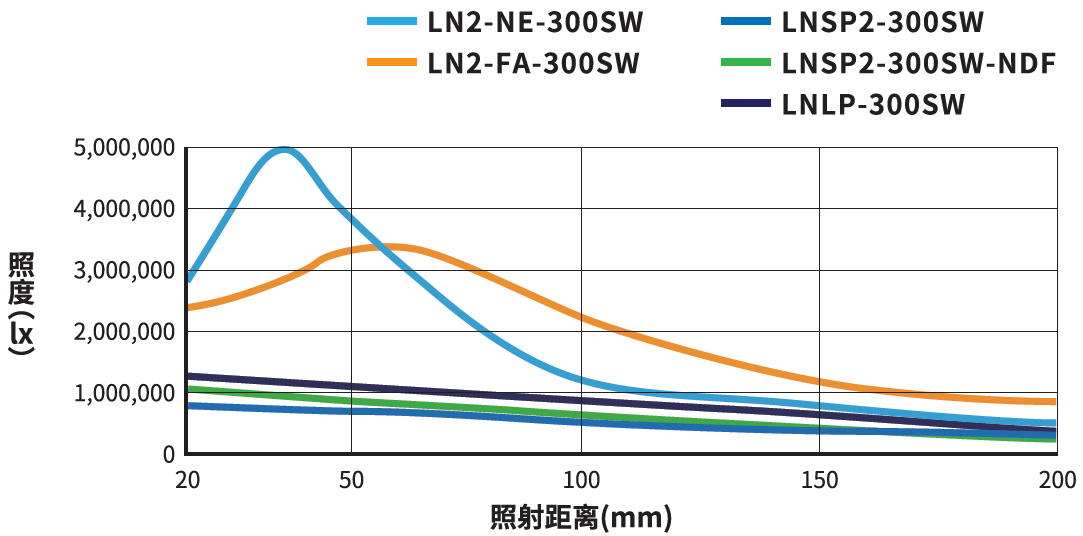

照度变化图表

照度变化图表LN2-NE-300SW

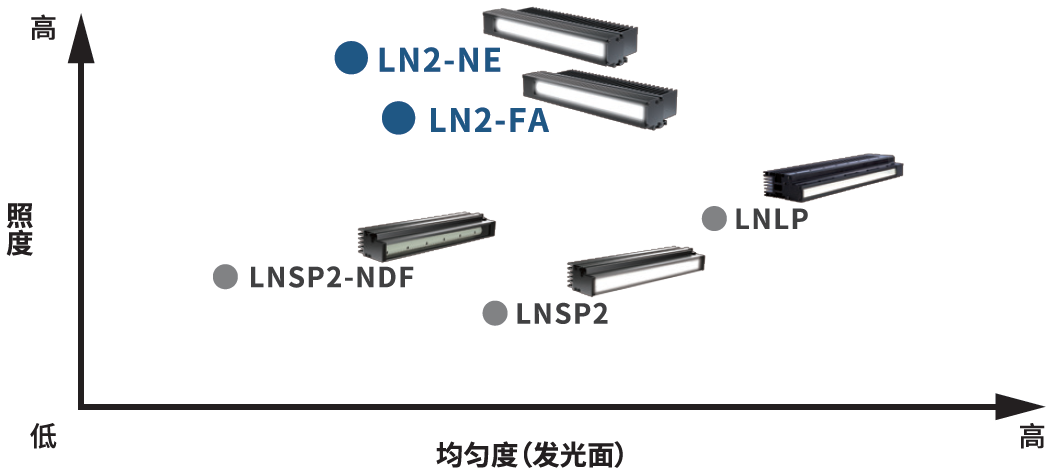

本公司线阵传感器用光源产品图

公司线阵传感器用光源产品图LN2-NE-300SW

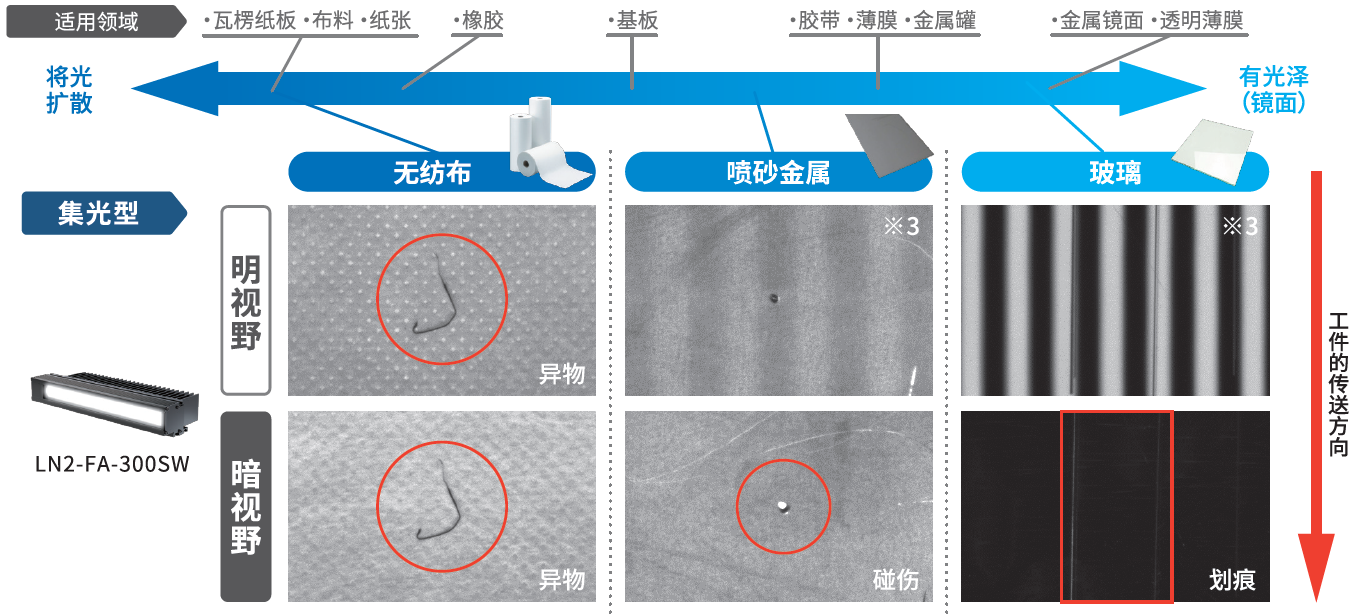

典型工件的成像图像差异

典型工件的成像图像差异

※ 图像的纵线是LED的投影。

特性・数据

数据（代表例）

刊登的图表仅供参考。非产品保证值。

LN2-NE-300SW（照射距离65 mm以下型）

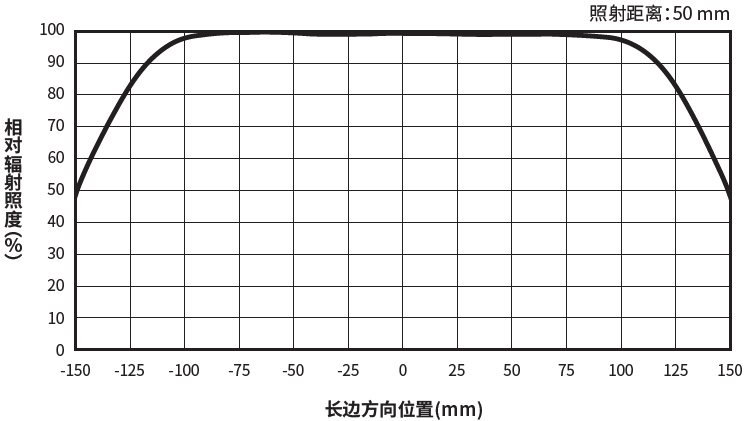

●相对辐射照度分布 相对辐射照度分布LN2-NE-300SW（照射距离65 mm以下型）

相对辐射照度分布LN2-NE-300SW（照射距离65 mm以下型）

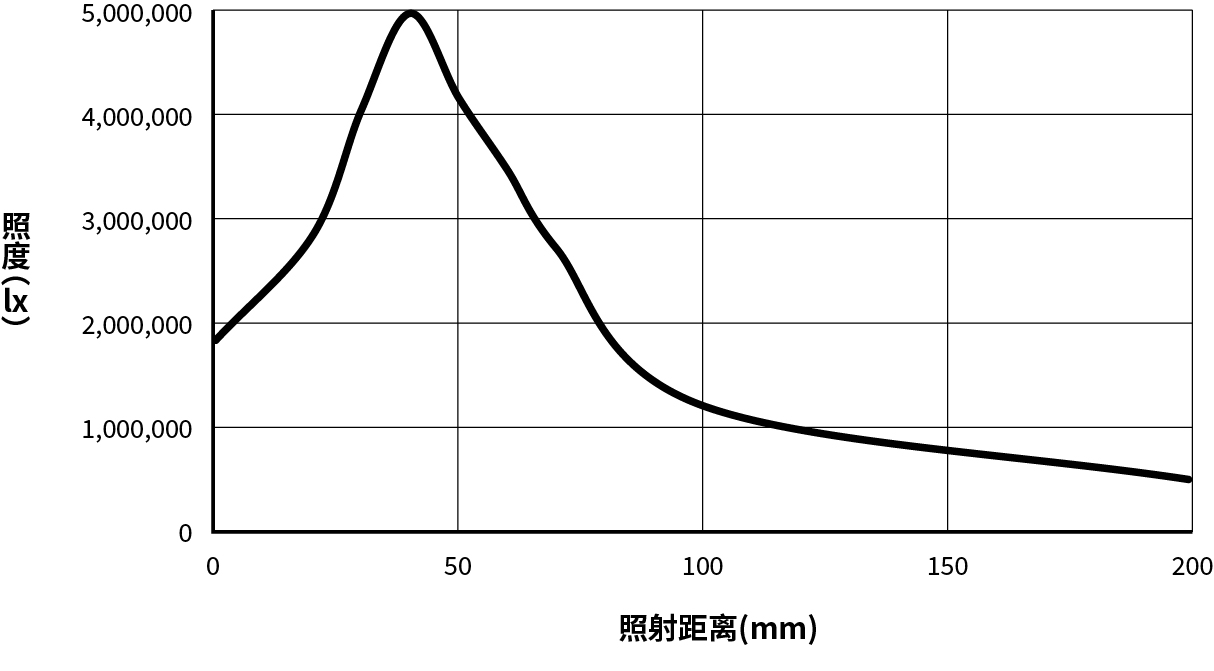

●照度变化图表 照度変化グラフLN2-NE-300SW<br>（照射距离65 mm以下型）

照度変化グラフLN2-NE-300SW<br>（照射距离65 mm以下型）

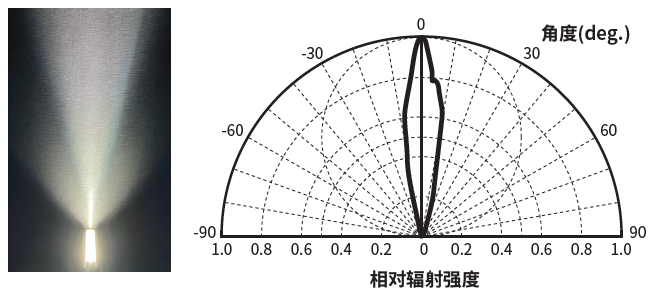

●配光特性

短辺方向

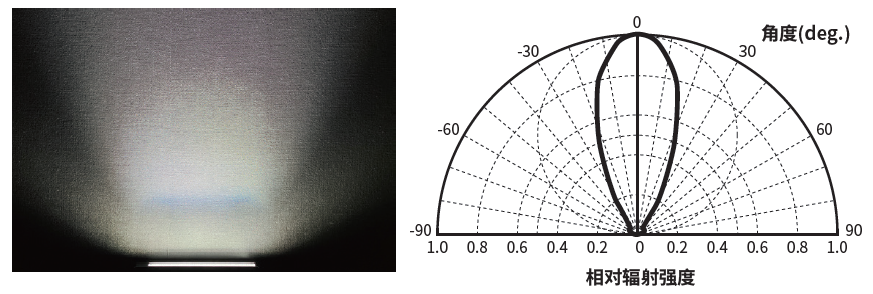

配光特性短边LN2-NE-300SW（照射距离65 mm以下型）

长边方向

配光特性长边LN2-NE-300SW（照射距离65 mm以下型）

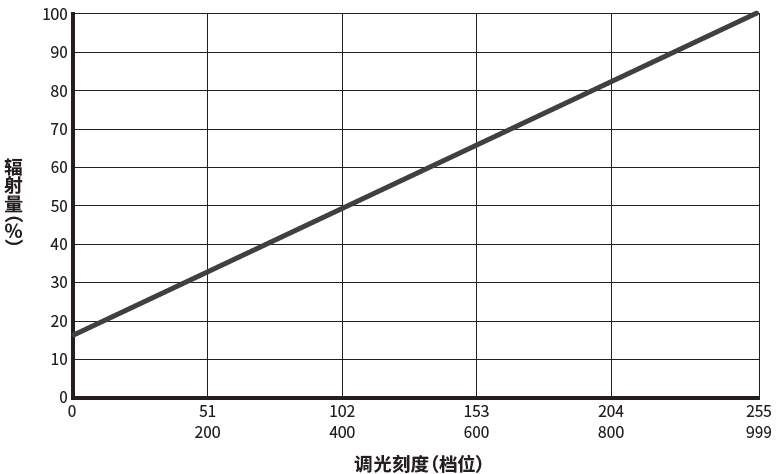

●光输出特性^※

光输出特性(LN2-NE-300SW)

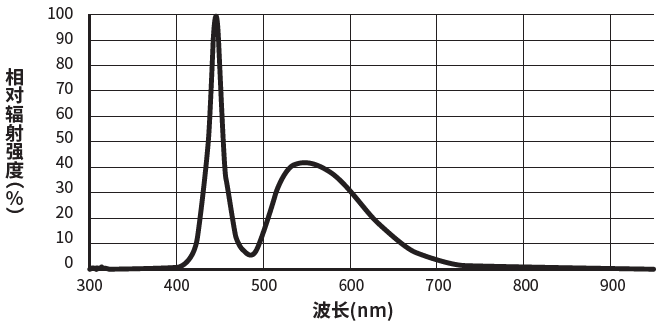

●光谱

光谱LN2-NE-300SW<br>（照射距离65 mm以下型）

※ 使用模拟电源 PSCC-30048(A)时的实测值（实际数值可能会有出入。）

LN2-FA-300SW（照射距离65 mm以上型）

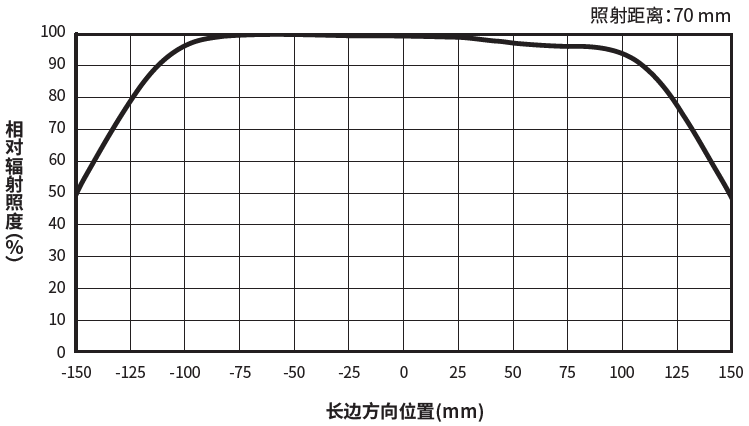

●相对辐射照度分布 相对辐射照度分布LN2-FA-300SW<br>（照射距离65 mm以上型）

相对辐射照度分布LN2-FA-300SW<br>（照射距离65 mm以上型）

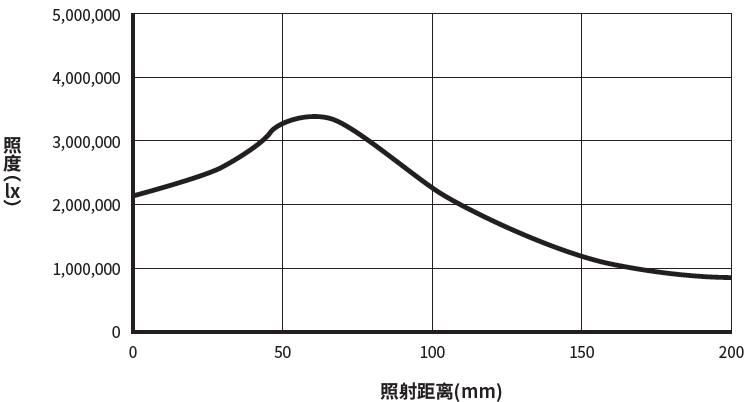

●照度变化图表 照度变化图表LN2-FA-300SW<br>（照射距离65 mm以上型）

照度变化图表LN2-FA-300SW<br>（照射距离65 mm以上型）

●配光特性

短辺方向

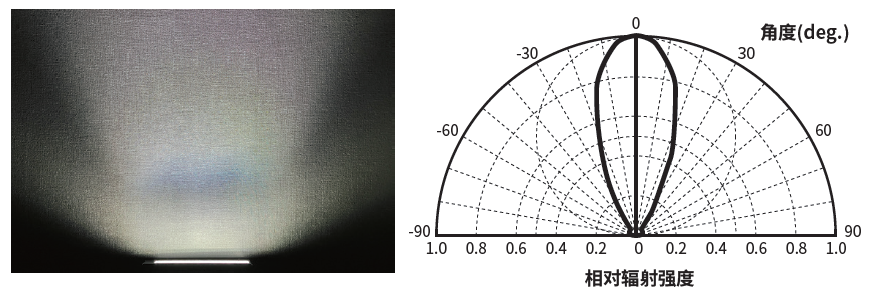

配光特性短边LN2-FA-300SW<br>（照射距离65 mm以上型）

长边方向

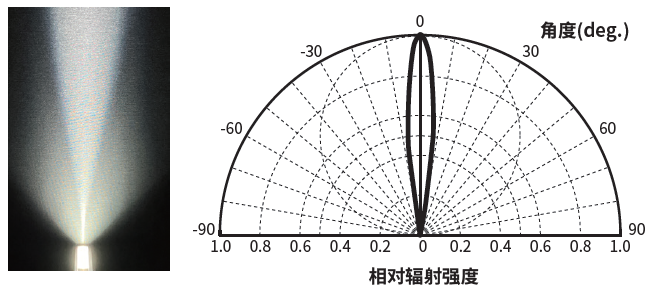

配光特性长边LN2-FA-300SW<br>（照射距离65 mm以上型）

●光输出特性^※

光输出特性(LN2-NE-300SW)

●光谱

分光分布図LN2-FA-300SW<br>（照射距离65 mm以上型）

※ 使用模拟电源 PSCC-30048(A)时的实测值（实际数值可能会有出入。）

光源与电源的适配示例

根据发光面长度的不同，可连接的端口与电源组合会有所不同。

发光面尺寸	端口（照明回路数）	推荐线缆	推荐电源
75 mm～525 mm	CH1 (1～7)	QCBM系列^*	PSCC-30048(A)^*
600 mm～1,125 mm	CH1 (8～15)	QCB系列	PSCC-60048(A)
1,200 mm～1,650 mm	CH1 (15)	QCB系列	PSCC-60048(A)
1,200 mm～1,650 mm	CH2 (1～7)	QCBM系列^*	PSCC-30048(A)^*
1,725mm～2,250mm	CH1 (15) CH2 (8～15)	QCB系列 x 2根	PSCC-60048(A) x 2台
2,325 mm～2,775 mm	CH1 (15) CH2 (15)	QCB系列 x 2根	PSCC-60048(A) x 2台
2,325 mm～2,775 mm	CH3 (1～7)	QCBM系列^*	PSCC-30048(A)^*
2,850 mm～3,000 mm	CH1 (15) CH2 (15) CH3 (8～10)	QCB系列 x 3根	PSCC-60048(A) x 3台

※ 仅光源电路数为7个电路以下的型号可使用PSCC-30048(A)、QCBM系列。

特殊定制例

制作安装有扩散板/偏光板的机型

根据照射距离，可以用于对工件的映像的对策等。

制作红色、蓝色、绿色的机型

除了标准白色LED之外，也可以制作红色、蓝色、绿色的发光色。

制作改变线缆方向的机型

也可以将线缆的方向更改为从背面伸出的形式。

有关查询和详细信息，请询问CCS的销售人员。

服务・支持

实验室

为了您能使用本公司的LED 光源直接进行被测物体的实验，CCS 配备了设施齐全的实验室。您可在实验室进行预约。期待您的光临。
