PTU2系列

可将LED光源作为频闪光源使用。发光脉冲宽度以10μs为单位，可控制在10μs～990μs之间。
※使用时，请在确认所连接光源的总消耗功率在电源的输出功率内后使用。

特点

发光亮度可达到使用传统产品电源的频闪发光的数倍。
2个通道相互独立，可分别将各通道的发光时间设为10～990μs。

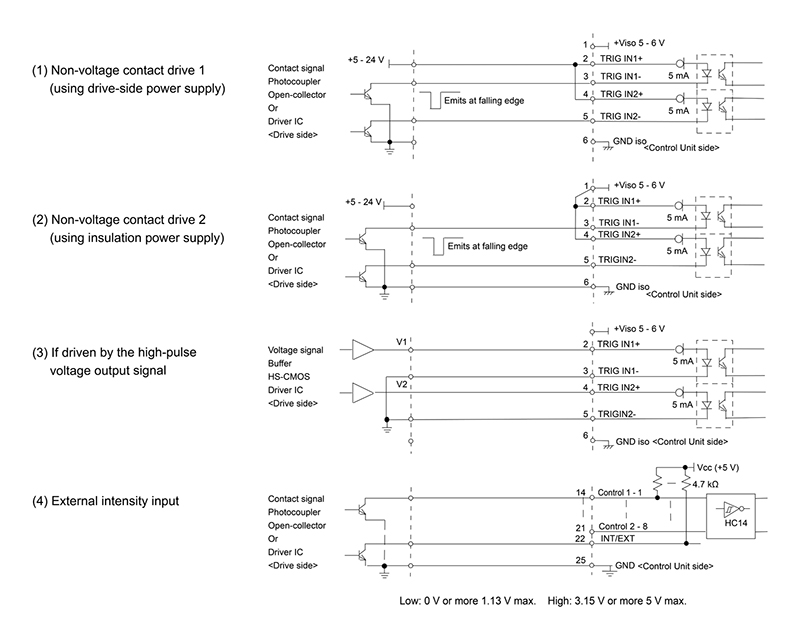

连接例

详细内容请参阅《Instruction Guide》。

过电流保护功能

在光源的消耗电流超过下表中的值时， PTU2电源将强制停止输出。
此外，主体正面的错误指示灯(红色)将闪烁。
输出停止在重新启动电源之后才会被解除。

型号	PTU2-3012（A）	PTU2-3024（A）
消耗电流	8.5 A peak min	6.0 A peak min

为了留有安全系数，请避免OCP OUT的负载超过DC24V、20mA。

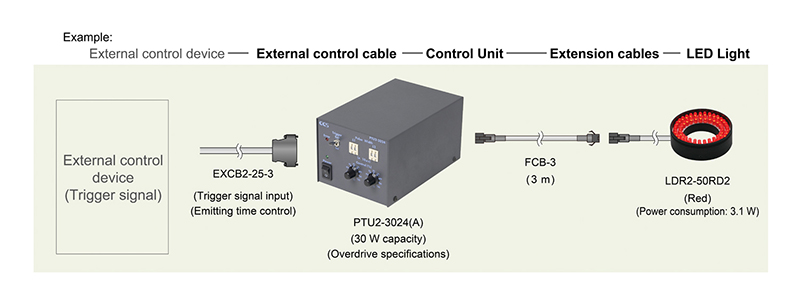

系统构成例
