LFV3-G系列

通过采用超薄半透镜，能抑制重影产生的同轴光源。
与传统产品相比，提高了输出、均匀度，可以支持高像素相机成像。

・搭载超薄半透镜
・抑制重影的产生，实现高分辨率的成像
・利用独创的光源技术，实现高输出，高均匀度
・有8个尺寸，24种机型的产品阵容
・LED发光颜色备有红色・白色・蓝色

LFV3-G的特点

搭载超薄半透镜，支持高像素相机成像

能抑制重影的产生，实现比以往产品更高分辨率的成像。适用于高像素相机拍摄。

重影产生的原因* (示意图)

● 重影产生的原因 （示意图）

由于半透镜的厚度不同，而使光路产生差异，
通过减少半透镜的厚度，重影的偏差量也会减少，
从而实现高分辨率成像。
LFV3-G系列的构造图(示意图)

● LFV3-G系列的构造图 （示意图）

  • (1) 采用光学玻璃
    ・ 相机窗口和半透镜采用了高精度光学玻璃
  • (2) 超薄半透镜
    ・采用超薄半透镜，实现高分辨率成像。
  • (3) 窄指向性的平面光源
    ・通过窄指向角的照射光可抑制光的扩散，
    从而实现高指向性照射。
  • (4) 保护板 （选件）
    ・ 使用加工有反射防止覆膜（AR涂层），
    厚度为2mm的透明丙烯酸树脂。

与LFV3比较，实现最高2.5倍的高输出

实现红色亮度提高2.5倍，白色亮度提高2倍，蓝色亮度提高1.5倍。*

* 与LFV3系列的各发光色进行比较。（数值仅供参考非产品保证值）

overdrive power supply POD series

另外，和驱动超频式频闪电源POD系列组合使用，可使亮度提高数倍。
驱动超频式频闪电源POD系列的详细数据请参考POD系列页面.。

8个尺寸 ・ 24种机型的产品阵容

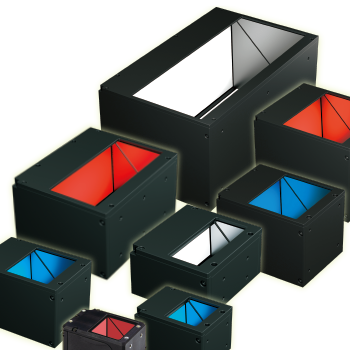

扩充了新尺寸，支持多种用途。LED发光色备有红色・白色・蓝色。

LFV3-G-27 机型
LFV3-G-27 机型

LFV3-G-30X60 机型
LFV3-G-30X60 机型

LFV3-G-35 机型
LFV3-G-35 机型

LFV3-G-50 机型
LFV3-G-50 机型

LFV3-G-50X100 机型
LFV3-G-50X100 机型

NEW LFV3-G-70 机型
LFV3-G-70 机型

NEW LFV3-G-100 机型
LFV3-G-100 机型

NEW LFV3-G-100X200 机型
LFV3-G-100X200 机型

成像实例

分辨率评价表中的成像比较

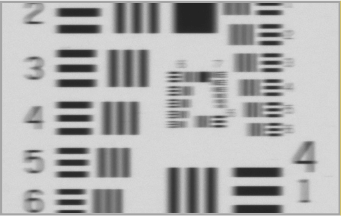

LFV3-50SW(A)

LFV3-50SW(A)

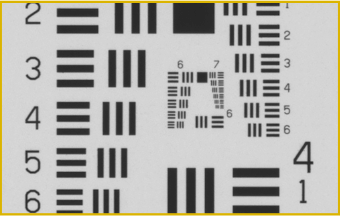

LFV3-G-50X100SW

LFV3-G-50X100SW

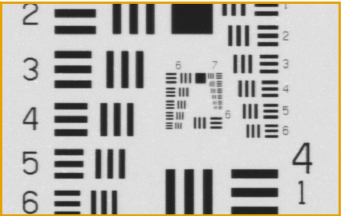

LFV3-G-27SW

LFV3-G-27SW

【成像条件】
相机 :2448x2048 3.45µm 黑白相机
镜头 : 2倍 远心镜头
成像视野 : 4.2x3.5mm (登载图像为中央部约1.3x1.0mm的提取图像)
分辨率 : 1.7µm/像素
WD : 110mm
LWD : 25mm
*快门速度、调光值在每张图像分别有所调整.

特性数据

使用光源：LFV3-G-27RD （红色）
相对辐射照度图表*1
Lighting used: LFV3-G-27RD (Red) Relative Irradiance Graph
均匀度 （相对辐射亮度）
Lighting used: LFV3-G-27RD (Red) Uniformity (Relative)
使用光源：LFV3-G-50X100RD （红色）
相对辐射照度图表*1
Lighting used: LFV3-G-50X100RD (Red) Relative Irradiance Graph
均匀度 （相对辐射亮度）
Lighting used: LFV3-G-50X100RD (Red) Uniformity (Relative)

*1光轴上的辐射照度

* 光源与被测物体之间的照射距离

*登载的数据仅供参考。实际数值可能会有出入。

选件

Protective Plate (PR Series)

保护板( PR-LFV3系列 )

备有保护发光面的保护板 （PR-LFV3系列）

  • ・可保护发光面部不受损伤和污染。
  • ・实施了反射防止覆膜（AR涂层）加工处理。
  • ・材质是厚度2mm的透明丙烯酸树脂。

* 安装了保护板可能会使成像的分辨率降低。敬请注意。

同轴光源 LFV3-G系列专用保护板（PR-LFV3）
