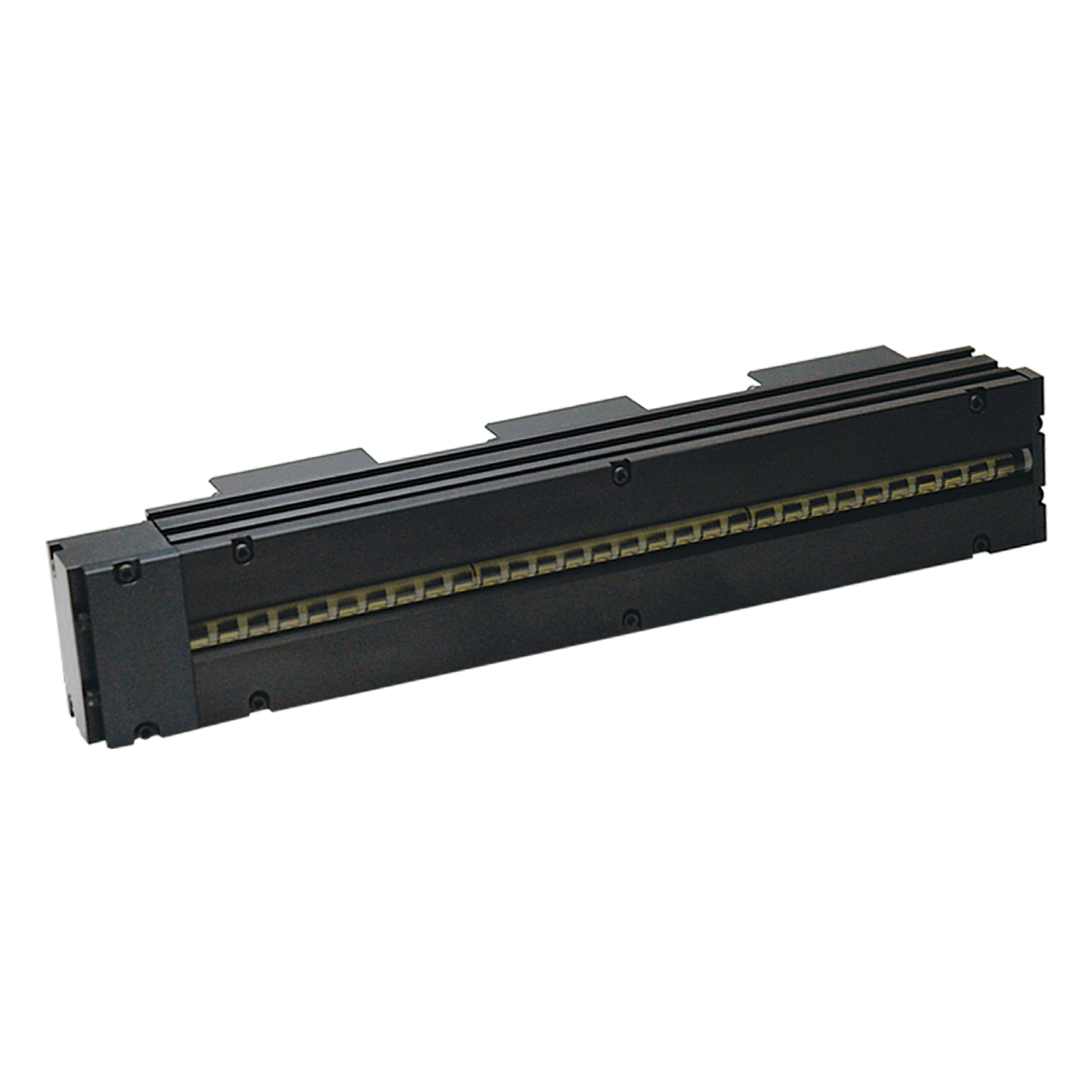

LNSP-UV-FN系列

2022年6月末止日生产。
后继车型为UV3 / VL3 系列。

最适用于激发荧光案件的UV-LED光源。
备有照射宽度大，可进行广范围照射的“宽型”和照射宽度小，集光照射，辐射输出损耗较小，可以长距离照射的“窄型”。

特点特性・数据特殊定制例成像实例

特点

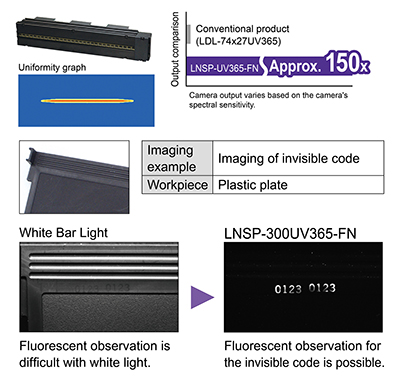

可集光照射的窄型

通过使用柱状透镜集中照射狭窄的范围。
辐射输出损耗较小，可进行集光照射。

窄型的特点

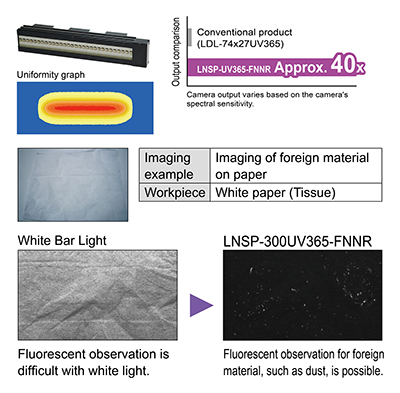

可扩散照射的宽型

照射宽度较大，可进行广范围的照射。

宽型的特点

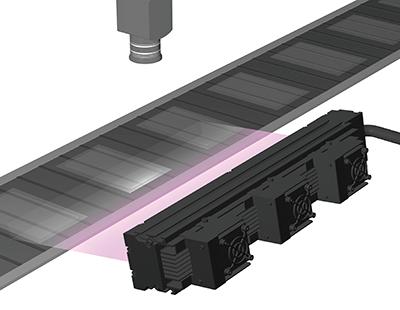

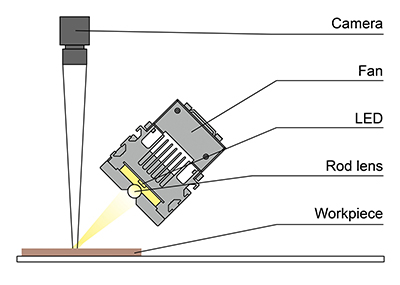

构成例

通过使用柱状透镜集中照射狭窄的范围。
适用于紫外激发荧光的高输出UV线光源。

LNSP-UV365-FN（窄型）

特性・数据

数据：相对辐射照度图表/均匀度（代表例）

※登载的图表仅供参考。实际数值可能会有出入。

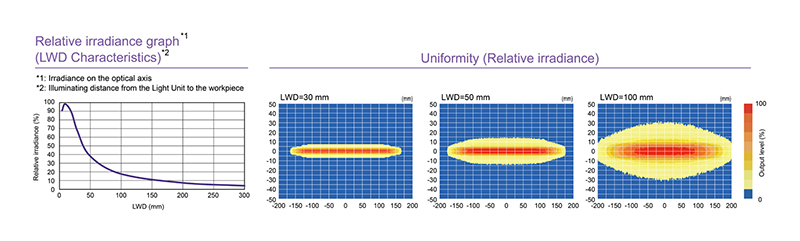

窄型

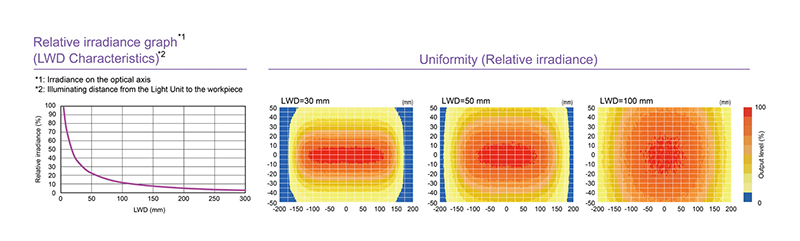

宽型

LED特性

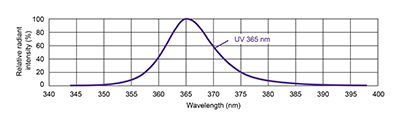

光谱

备有适用于各个波长的镜头滤镜，
有关镜头滤镜的详细内容，请参照这里。

使用时，请务必阅读产品附带的《Instruction Guide》并遵守使用注意事项。
登载的数据仅供参考。实际数值可能会有出入。

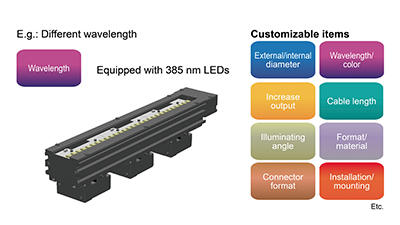

特殊定制例

成像实例

包装盒内的隐形眼镜有无成像

内容	有无检测
被测物体	隐形眼镜
提供方案前	LED可见光光源
提供方案后	LNSP-300UV365-FNNR
结果	通过紫外光激发荧光

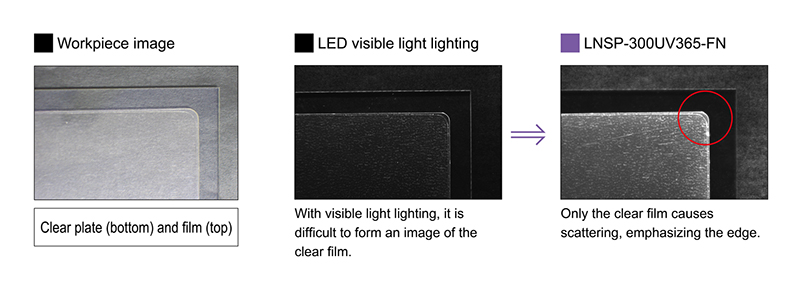

透明薄膜的粘合成像

内容	外观检测
被测物体	透明薄膜
提供方案前	LED可见光光源
提供方案后	LNSP-300UV365-FN
结果	通过紫外光激发荧光
