PD3-10024-8-EI(A)

标准品

This Digital Control Unit can be used for LED Light Units with an input voltage of 24 V within a total power consumption of 95 W.
Connection with the HLV3/HLV2-series Spot Lights is also available.
This Control Unit operates on a 100 to 240 VAC input and measures 220 x 82.6 x 120 mm (width x depth x height). External control through Ethernet communications.

納期対応のため、PD3-10024-8-EI(A)の相当品 PD3-10024-8-EIC2を販売中です。
詳細は「 PD3-10024-8-EIC2 型式ページ」をご覧ください。

登录到我的页面-已选产品列表

外观尺寸	W 220 mm x D 82.6 mm x H 120 mm
适合光源(输出定额)	Light Units with 24 VDC input, HLV3/HLV2 series (Spot Light) Total for 8 channels: 95 W (EL connector: one 95 W connector)
通道数	8 channels
发光方式	Constant/Strobe lighting
驱动方式	24V LIGHT connectors: Constant-voltage system, HLV LIGHT connectors: Constant-current system
调光方式	24V LIGHT connectors: PWM control and lighting time control, HLV LIGHT connectors: Variable-current control
PWN频率	125kHz
输入电压	100 to 240 VAC (+10% -15%)
频率	50/60 Hz
消耗功率	130 VA
输出电压	24VDC
输出电流	1.4 A (2 channels total)
涌入电流(typ)	15 A (at 100 VAC), 30 A (at 200 VAC) from a cold start
调光	Manual: 256-step using the front setting switch External: Command input via TCP/IP or UDP/IP communication
错误检测显示	Digital display on the front-panel; OCP: Overcurrent error, EFN: Fan Stop Error, and EID: ID error (HLV3/HLV2-series Spot Lights only)
错误检测输出	Command sent when overcurrent output is detected.
过电流保护	Operates at 107% of rated output current or higher. Reset by pressing operation setting switch for at least 1 second or by cycling the power supply. *Do not intentionally short-circuit the positive and negative output terminals.
输出端口	SMP-03V-BC x 16, ELR-02V x 1
外部控制端口	Trigger input: MIL connector (MIL-C-83503 compliant), 10 pins For setting the light intensity/mode: RJ-45 connector
适合规格	CE, UKCA, RoHS
使用温湿度	Temperature: 0 to 40°C, Humidity: 20 to 85%RH (no condensation)
保存温湿度	Temperature: -20 to 60°C, Humidity: 20 to 85%RH (no condensation)
冷却方式	强制冷却
重量	1,500 g max.
材质	Aluminium, ABS
附属品	2m long 3-pin power cord with ground terminal x1 Base Brackets x1 set Instruction Guide x1
Program	【Sample Program】 Sample programs are available. See the 选件 tab.

产品详细信息外形尺寸图(mm) 选件线缆资料下载

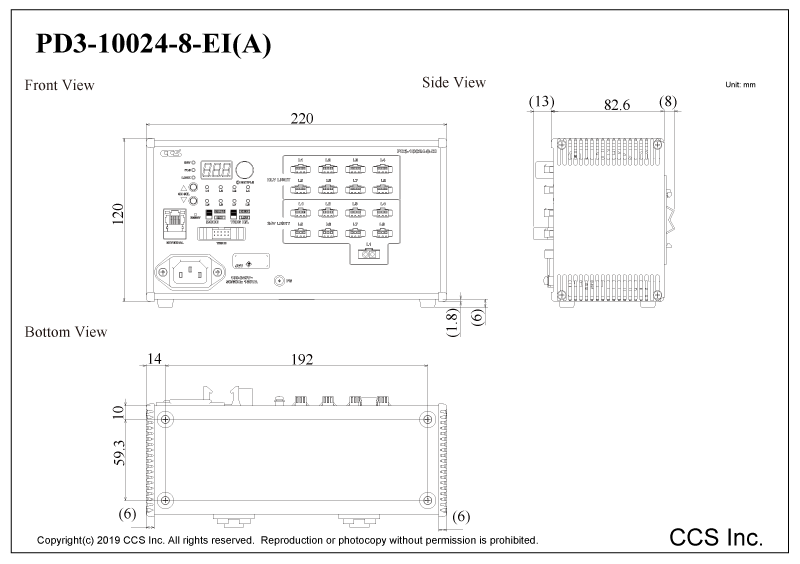

外形尺寸图(mm)
