PD3-3024-3-PT-PNP

特殊定制品

This digital control unit can be used for LED light units Units with an input voltage of 24 V within a total power consumption of 28 W.
It operates with 24 VDC input. It measures 84 x 82.6 x 120 mm (width x depth x height). External control through Parallel communications, external trigger signal communication PNP input model.

This is a made-to-order product. For queries and details, contact your CCS sales representative.

登录到我的页面-已选产品列表

外观尺寸	W 84 mm x D 82.6 mm x H 120 mm
适合光源(输出定额)	Light Units with 24 VDC input Total for 3 channels: 28 W
通道数	3 channels
发光方式	Constant/Strobe lighting
驱动方式	Constant lighting
调光方式	PWM control, Lighting time control
PWN频率	125 kHz
输入电压	24 VDC (21.6 to 26.4 V)
频率	50/60 Hz
消耗功率	32 W max.
输出电压	24 VDC
输出电流	Total for 3 channels: 1.1 A
调光	Manual: 256-step using the front setting switch External: 8-bit input (B0 to B7), write pulse (BRTWR), and channel selection (CHSEL0 to CHSEL2)
错误检测显示	OCP is displayed on the digital display
错误检测输出	NPN transister output to the External control connector pins between 19(OC) and 20(OE); open for normal operation, closed for overcurrent detection.
过电流保护	Operates at 107% of rated output current or higher. Reset by pressing operation setting switch for at least 1 second or by cycling the power supply. *Do not intentionally short-circuit the positive and negative output terminals.
输出端口	SMP-03V-BC x 3
外部控制端口	Trigger input: MIL connector (MIL-C-83503 compliant), 10 pins For setting the light intensity/mode: MIL connector (MIL-C-83503 compliant), 20 pins
适合规格	CE, UKCA, RoHS
使用温湿度	Temperature: 0 to 40°C, Humidity: 20 to 85%RH (no condensation)
保存温湿度	Temperature: -20 to 60°C, Humidity: 20 to 85%RH (no condensation)
冷却方式	Natural air-cooling
重量	400 g
材质	Aluminium, ABS
附属品	使用说明书

产品详细信息外形尺寸图(mm) External Trigger Signal Connection Example 资料下载

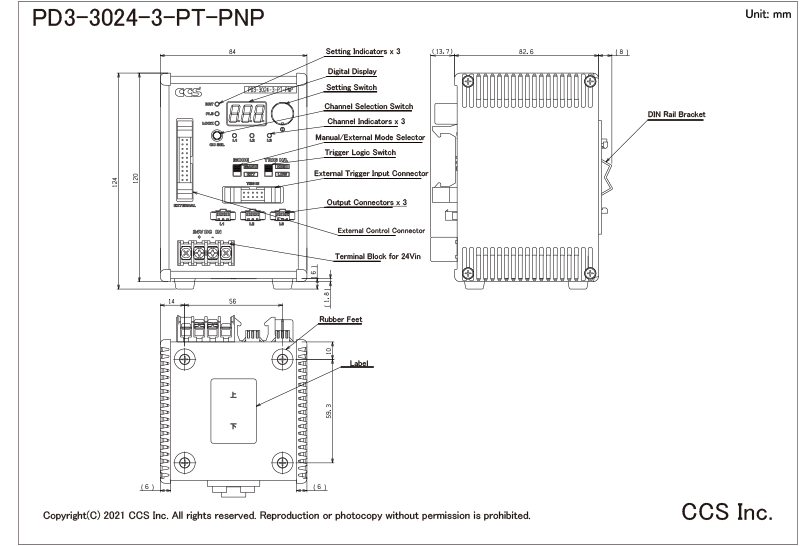

外形尺寸图(mm)

* Click to enlarge image.

External Trigger Signal Connection Example

l(custom order product: PD3-PNP)

资料下载

综合目录(摘录)	PDF图纸	使用说明书
