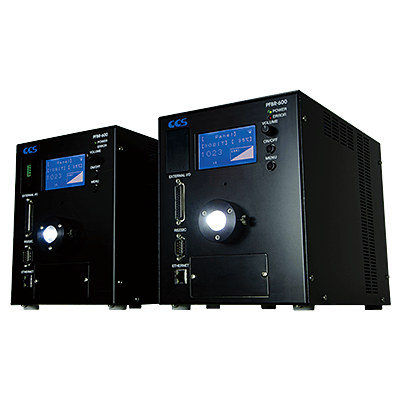

PFBR-600系列

采用了非LED的新光源模块。
实现了可以替换350w金属卤化物灯和氙气灯的超高输出。

・可选择常时发光,频闪发光。
・实现最短1μs以下的高速响应。
・可通过手动控制、以太网、并行、串行进行外部控制。
・搭载滤镜转换器的机型,实现透过特定波长的照射光。
・20,000小时(※)的长寿命,长期维持稳定的光输出。
※反馈控制功能有效时,最大光量50%的期待寿命

特点/多种机能

实现可替代氙气闪光光源的高输出

实现传统LED光源7倍以上的高输出!堪比氙气闪光光源的超高输出光源
照度比较图表※1

照度比较图表

照射距离和照度的特性※2

照射距离和照度的特性

※1 安装调光100%,束直径φ8mm,总长直径1000mm的直型光纤导管,离光纤出射端面50mm的位置的实测值(非保证值)
※2 安装调光100%,束直径φ8mm,总长直径1000mm的直型光纤导管,从光纤出光口到各照射距离的位置的实测值(非保证值)

最短1μs以下的高速响应

与外部触发输入同步脉冲点亮
外部触发信号输入的响应时间※3

外部触发信号输入的响应时间

※3 最大光量时。登载的数据仅供参考。实际数值可能会有出入。

特点

发光分布特点 ※4

发光分布特点

光纤出光口的配光特点 ※5

光纤出光口的配光特点

※4 本公司测定条件下的实测值(非保证值)。
※5 调光最大,束直径φ8mm,总长直径1000mm的直型光纤导管,从光纤出光口到照射距离1000mm位置的实测值(非保证值)。

多种机能

搭载线性调整功能

通过独特的校正功能,实现了具有再现性的线性
以最大1,024 档的高分辨率调光 ※6

搭载线性调整功能

※6 本公司的测量条件下的实测值(非保证值).本产品的校正功能始终为“有的状态”。

搭载光量反馈控制功能

通过光量反馈控制功能和设定任意的稳定化时间,可长期维持输出。
有无光量反馈控制功能时的相对强度比较 ※7

有无光量反馈控制功能时的相对强度比较

光量反馈控制功能与稳定化时间的关系 ※8

光量反馈控制功能与稳定化时间的关系

① 最大光量80%时,稳定化最长时间为5000小时② 最大光量70%时,稳定化最长时间为10000小时③ 最大光量60%时,稳定化最长时间为15000小时④ 最大光量50%时,稳定化最长时间为20000小时

※ 关于光量反馈控制功能的详细说明,请参阅使用说明书

※7 将稳定化设为10000小时。图表仅供参考(并非保证值)。
※8 Ta=40℃的环境下。图表仅供参考(并非保证值)。

可通过LCD面板轻松确认运用状况

将光源温度,调光值,累计工作时间等工作情况显示到显示器上
运行画面1

运行画面1

  • (1)操作模式
  • (2)光量反馈控制功能图标
  • (3)点灯图标
  • (4)调光分辨率
  • (5)调光值
  • (6)调光指示器
运行画面22

运行画面2

  • (7)累计工作时间(min.)
  • (8)频闪设定
  • (9)光源温度
  • (10)锁定图标
  • (11)调光档位倍率
倍率的表示,每次按下旋钮,显示倍率将按x1,x10,x100的顺序切换。
MODE设定画面

MODE设定画面

※ 关于显示内容的详细说明,请参考《Instruction Guide》。

可通过多种通信方式进行外部控制

  • 以太网通信控制 ・・・ TCP/IP、UDP/IP
  • 串行通信控制 ・・・ RS-232C
  • 并行通信控制
    (数字调光) ・・・ 可用于漏型,源型
    (模拟调光) ・・・ 通过0-5V电压进行调光控制

高亮度 频闪点灯专用 (特殊定制品)

可以用来替换氙气灯的产品 (PFBR-600接单生产品)
PFBR-600SW-LL-XF / PFBR-600SW-LLCF-XF (特殊型)

可替换氙气灯的PFBR-600系列的接单生产品。
  • 最大亮度达3800万lx的新一代光源※1
  • 无需更换灯
  • 可选择频闪发光模式(内部触发模式、外部触发模式)
  • 可以通过以太网、并行、串行进行外部控制
  • 最大1024阶段的调光设定(10bit:12024阶段/8bit:256阶段)
  • 可以使用光纤导管
 ※1 调光最大、束径φ安装8mm、全长1000mm的直型光纤导管,
从光纤出光口到照射距离为20mm位置的实测值(非保证值)

This is a made-to-order product. For queries and details, contact your CCS sales representative.
本系列为特殊定制品。详细内容请向本公司销售人员进行咨询。

与氙气闪光光源相比稳定的发光

虽然氙气闪光灯亮着,但是没有抖动,也没有发光遗漏。
点灯波形为方形波,可以通过脉冲宽度调制(PWM)的占空比1%以下的点灯周期进行控制。

对触发信号没有延迟时间(抖动)变化的响应性
■与氙气闪光光源的脉冲输出比较
PFBR-600SW-LL-XF

キセノンフラッシュ光源とのパルス出力比較 PFBR-600SW-LL-XF

氙气灯光源

キセノンフラッシュ光源とのパルス出力比較 キセノンフラッシュ光源

注)本公司的测量条件下的实测值。登载的数据仅供参考。实际数值可能会有出入。

特点

发光分布特点 ※3

发光分布特点

光纤出光口的配光特点 ※4

光纤出光口的配光特点

※3 本公司的测量条件下的实测值(非保证值)
※4 调光最大,调光最大、束径φ安装8mm、全长1000mm的直型光纤导管,从光纤出光口到照射距离为1000mm位置的实测值(非保证值)

高亮度 快速亮度切换对应 (特殊定制)

高亮度 快速亮度切换对应
PFBR-600SW-LL-HD / PFBR-600SW-LLCF-HD(特殊型)

可以通过外部触发信号输入依次快速切换到提前设定好的亮度。最大可以有8组亮度设定。可针对一些样品上反射率和通过率不同的部分进行检测。

This is a made-to-order product. For queries and details, contact your CCS sales representative.
本系列为特殊定制品。详细内容请向本公司销售人员进行咨询。

电极片的成像
(同一被测物,每次触发信号后不同的调光值所拍摄的图像)

  • 触发1 调光值:40
    触发1 调光值:40
  • 触发2 调光值:70
    触发2 调光值:70
  • 触发3 调光值:100
    触发3 调光值:100
  • 触发4 调光值:130
    触发4 调光值:130
  • 触发5 调光值:160
    触发5 调光值:160
  • 触发6 调光值:190
    触发6 调光值:190
  • 触发7 调光值:230
    触发7 调光值:230
  • 触发8 调光值:255
    触发8 调光值:255

时序图

时序图

滤镜转换器

搭载滤镜转换器的机型
PFBR-600SW-LLCF / PFBR-600SW-LLCF-XF / PFBR-600SW-LLCF-HD

通过使用色彩滤镜,可实现透过特定波长的照射光。

PFBR-600SW-LLCF

  • 搭载5连装型滤镜转换器
  • 可通过手动/外部通信切换滤镜
  • 拆下前盖,可更换滤镜
  • 选件备有6色滤镜(需要另外购买)

搭载滤镜转换器的机型

※ 关于滤镜的安装方法和设定,请参阅使用说明书。

备有推荐的各种耐热性好的滤镜。
滤镜是外购商品。与CCS的保证体制不同。详细情况请与本公司销售人员进行咨询。

选件

光纤导管/光纤导管安装用适配器

光纤导管包括直线形、环形、线形等,可根据用途选用。
详情请参阅光纤导管系列页面

直线形

直线形

环形

环形

线形

线形

光纤导管安装用适配器
(AD-PFBR-600-01)

光纤导管安装用适配器(AD-PFBR-600-01))

  • 光纤导管安装用适配器由客户自己安装,还请事先知悉。
  • 没有登载的光纤导管安装用适配器,请咨询本公司销售人员。
  • 可以根据您的要求,特殊定制光纤。详情请咨询本公司的销售人员。

外部控制线缆

请根据通信方式选择合适的线缆。

EXCB2-25M-3

EXCB2-25M-3

  • 串行通信线缆
    请准备市售的RS-232交叉线缆。(3m以内)
  • 以太网通信线缆
    请准备市售的网线(小于30m)
  • 详情请参照EXCB2-25M-3页

    EXCB2-25M-3页

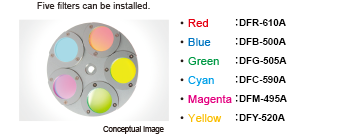

色彩滤镜

安装后,可向检测对象照射最适合的发光颜色。

备有6种滤镜(可安装5片)

色彩滤镜

  • 备有耐热性优异的各种滤镜。
  • 滤镜是外购商品。与CCS的保证体制不同。
    详情情咨询本公司销售人员。
