OLF-LT-92SW

OLF-LT Series [Organic LED Lights]
Unprecedented thin design!　Patent Filed

  • Achieves the uniformity and brightness required for machine vision applications
  • Expands the possibilities for lighting installation with a 3 mm thin design
  • Lightweight, and low heat next-generation light source
  • Notifies the user regarding recommended lighting replacement periods by connecting to a dedicated controller

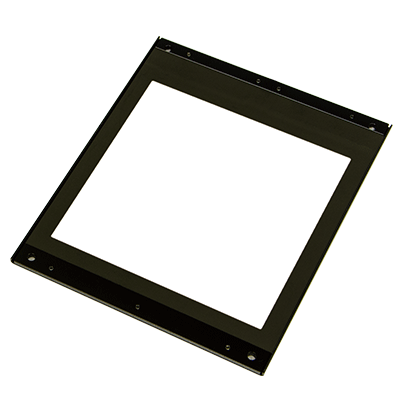

This Light Unit emits white light and measures 114.6 x 140 x 3 mm (width x depth x height).
The light-emitting surface measures 92 x 92 mm.
Warranty for this product are not the same as CCS standard lighting. Contact our local sales o ice for details.<br />

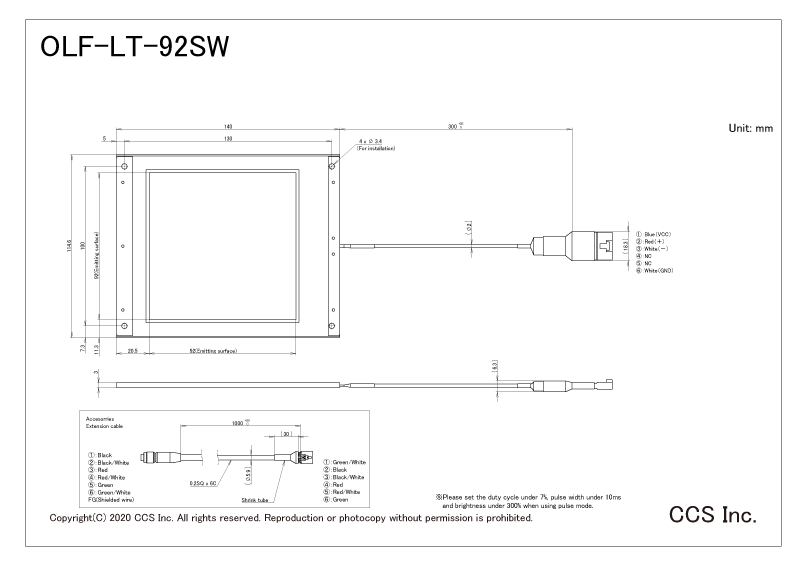

外形尺寸图(mm)

* Click to enlarge image.

专用控制器

带预测性维护功能(使用寿命预测)的专用控制器

自动识别所搭载光源，获取如光源亮灭等的存储数据
*当超亮频闪模式使用OLF-LT-92时，使用OC-G-5646-2-ET.

OC-0736-1-ET

OC-0736-1-ET

  • 输入24V
  • 1通道
  • 常时发光、ON/OFF光源、频闪发光(可驱动超频式频闪发光)
  • 可通过以太网，或面板上的按钮进行设定操作
  • 频闪发光时间设定: 100µs ～10ms (以100µs为单位)
  • 发光延迟时间设定: 2µs ～10ms (以100µs为单位)
  • 重量:300g以下

OC-0736-1-ET page

OC-G-5646-2-ET

OC-G-5646-2-ET

  • This product is a controller made by Gardasoft.
  • 输入24V
  • 2通道
  • 常时发光、ON/OFF光源、频闪发光(可驱动超频式频闪发光)
  • 可通过以太网，进行设定操作
  • 频闪发光时间设定: 10µs ～10ms (以100µs为单位)
  • 发光延迟时间设定: 2µs ～10ms (以1µs为单位)
  • 重量:550g以下

OC-G-5646-2-ET page

搭载专用控制器的状态，有关光源的推荐更换时间*

光源寿命的3个阶段
100～30% Good（没有问题）
20% Lifetime warning（接近更换时间）
0% Lifetime expired （超过更换时间）

* 连接光源和控制器，在通过局域网（LAN）连接控制器和计算机的状态下，可通过设定用网页浏览器进行确认。

光源的推荐更换时期

光源的设计时的期待寿命（常时发光时，调光100%、环境温度40℃、辐射量最低50%时的计算值）*并非保证值。 距离设计期待寿命还有20%时显示“Lifetime warning”、0％时显示“Lifetime expired”进行通知。 *有关各光源的设计期待寿命，请查阅光源规格。

专用线材

Optional extension cable

Model name OLCB-2 OLCB-3 OLCB-5
Cable length 2 m 3 m 5 m
Weight 127 g max. 182 g max. 292 g max.

OLCB-2 page

OLCB-3 page

OLCB-5 page

OLCB external dimensions diagram(mm)

OLCB external dimensions diagram(mm

*A 1 m cable is supplied with this light.

资料下载

综合目录(摘录) PDF图纸 DXF图纸 宣传单页 使用说明书 关于保证和环境管制 STEP Drawing
