LDF-TP31X31W31W65RLS

标准品

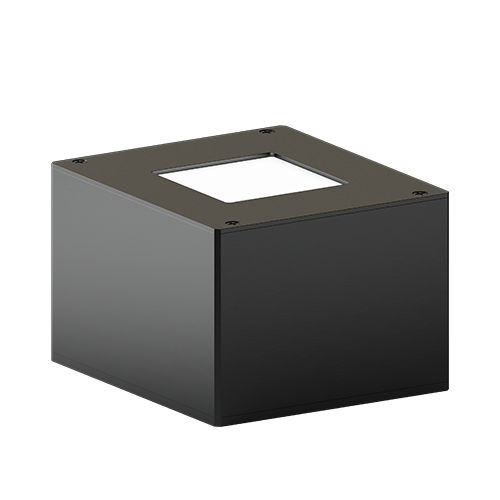

LDF-TP31X31W31W65RLS相机图像传感器用基准光源
可在4种色温（3100K、4000K、5100K、6500K）下点亮。
4色温切换型，可在4种不同的色温之间切换。
尺寸:宽59mm ×深67mm ×高43.5 mm。

登录到我的页面-已选产品列表

LED发光颜色	White
相关色温	3100 K±100 K, 4000 K±120 K, 5100 K±150 K, 6500 K±210 K
外观尺寸	W 59 mm x D 67 mm x H 43.5 mm
输入电压	24 VDC
消耗功率	0.92 W
线缆长度	300 mm
外壳材质	Aluminum alloy
输入端口	SMR-03V-B (3 pole)
适合规格	CE, UKCA, RoHS
使用温湿度	Temperature: 0 to 40°C, Humidity: 20 to 85%RH (with no condensation) To reduce the color temperature fluctuation, it is recommended to use in an ambient temperature range of 20 to 30 °C.
保存温湿度	Temperature: -20 to 60°C, Humidity: 20 to 85%RH (with no condensation)
冷却方式	Natural air-cooling
重量	325 g
附属品	Rubber magnet (2 pcs)
注意事项	With the 4-color temperature switching type, do not turn on two or more channels at once.
备注	4色温切换型

产品详细信息外形尺寸图(mm) 电源资料下载

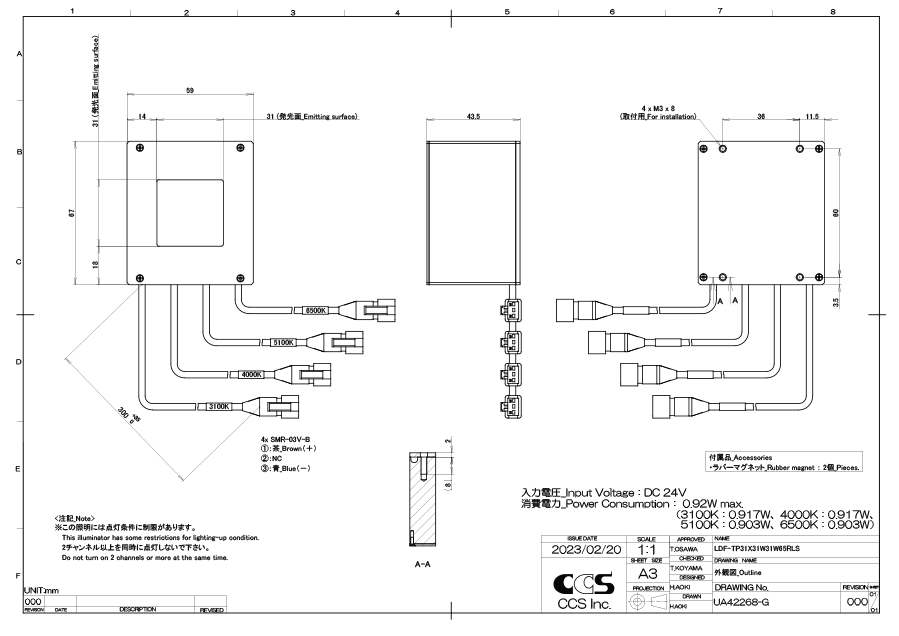

外形尺寸图(mm)

* Click to enlarge image.

电源
Control Unit Guide(PDF)

CN-1024-4-EPOE
PD3-5024-4-SI(A)
PD3-5024-4-ET(A)
PD3-5024-4-EI(A)
PD3-5024-4-PT(A)
PD3-5024-4-PI(A)

资料下载

综合目录(摘录)	PDF图纸	DXF图纸	宣传单页	3D-CAD
