LDL-PF-33X8SW

标准品

This bar light emits white light and measures 44 x 10.4 x 13 mm (width x depth x height). The light-emitting section measures 33 x 8 mm.

登录到我的页面-已选产品列表

LED发光颜色	White
相关色温	7500 K typ.
外观尺寸	W 44 mm x D 10.4 mm x H 13 mm
峰值电流	4.0 A
输入电压	48 VDC max.
极性, 信号	1: (+), 2: NC, 3: (-), 4: NC
线缆长度	300 mm
外壳材质	Aluminum alloy, resin
输入端口	ELP-04NV
适合规格	CE, UKCA, RoHS, IEC 62471（Low risk）
使用温湿度	Temperature: 0 to 40 °C, Humidity: 20 % to 85 %RH (with no condensation)
保存温湿度	Temperature: -20 to 60 °C, Humidity: 20 % to 85 %RH (with no condensation)
冷却方式	Natural air-cooling
重量	22 g
附属品	使用说明书
备注	Use the Light Unit within the lighting conditions (maximum strobe time: 500 μs, maximum duty cycle: 1%). The duty cycle is expressed by the following equation: Duty cycle (%) = 100 x Strobe time / Strobe cycle

产品详细信息外形尺寸图(mm) 线缆选件电源资料下载

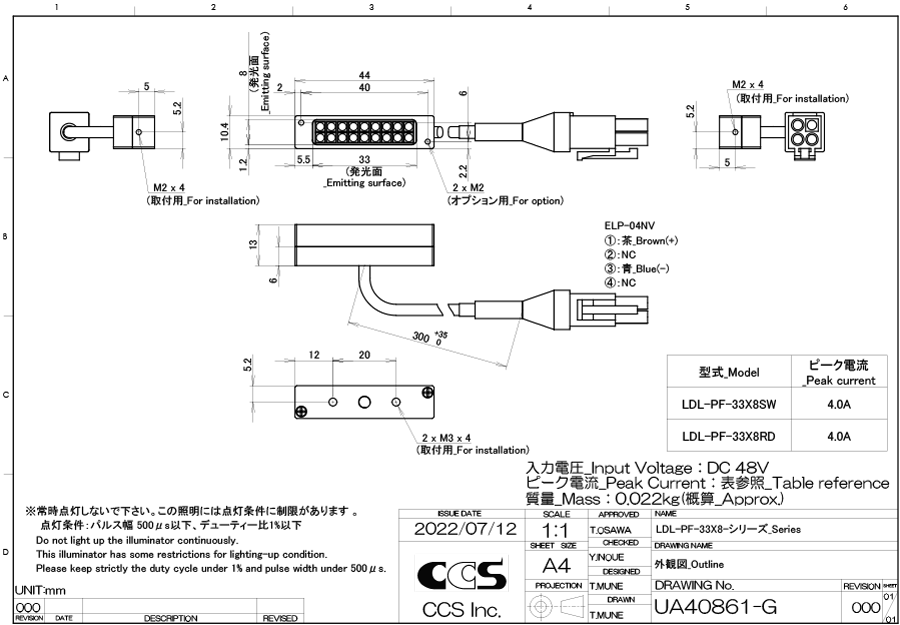

外形尺寸图(mm)

* Click to enlarge image.

线缆

FCB-1-PF
FCB-2-PF
FCB-3-PF
FCB-5-PF

选件

DF-LDL2-33X8
PL-LDL2-33X8-HO
PL-LDL2-33X8-VE
BK-LDQ2-33X8

电源
Control Unit Guide(PDF)

PF-A4048-2
PF-A16048-4

资料下载

综合目录(摘录)	PDF图纸	DXF图纸	宣传单页	使用说明书	关于保证和环境管制	3D-CAD
