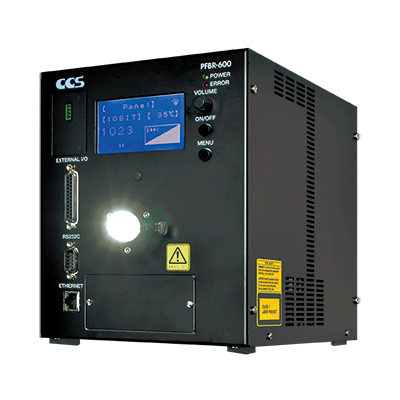

PFBR-600SW2-LLCF

标准品

Provides high output to easily replace 350 W metal halide or xenon flash light sources.
Output 1.4x higher than that of conventional products ^*1
Filter Changer Model: PFBR-600SW2-LLCF
Equipped with five changeable filters.
Filters can be changed manually and using external communication.
Easily replace filters by removing the front cover.
Filters available in six colors.

* Comparison with conventional product PFBR-600SW-LL-XF

登录到我的页面-已选产品列表

发光颜色	White
相关色温	5,500 K typ.
外观尺寸	W 175 mm x D 270 mm x H 215 mm
适用光纤束直径	Φ 6 - Φ 14 mm
发光角度	Total angle of 30°
通道数	1 channel
驱动方式	Constant-current system
调光方式	可变电流控制
输入电流	100 to 240 VAC (±10%), 50/60 Hz
消耗功率	410 VA at 100 V input, 420 VA at 240 V input
涌入电流(typ)	40 A from a cold start
对地泄漏电流	0.5 mA max. (240 VAC, 60 Hz, with 100% load)
绝缘耐压・绝缘电阻(输入-输出，输入-FG)	1,500 VAC for one minute, cutoff current: 10 mA, 500 VDC, 20 MΩ min.
适合规格	[Compatible standards] CE, UKCA EN 60825-1, BS EN 60825-1, IEC60825-1, IEC62471(High risk) Laser Classifiaction：Class 1 [Environmental regulations] RoHS
使用温湿度	Temperature: 0 to 40°C, Humidity: 20 to 80%RH (with no condensation) Altitude: 2,000 m max., AC overvoltage: Category II, Pollution degree: 2
保存温湿度	Temperature: -15 to 60°C, Humidity: 20 to 85%RH (with no condensation)
冷却方式	强制冷却
重量	6,900 g max.
材质,涂装,表面处理	Aluminum alloy (black alumite)
附属品	Instruction guide, 2-m 3-prong AC power cable with ground terminal, Filter holders x 5, holder mounting screws x 18
Program	【Sample Program】 Sample programs are available. See the 电源 tab.

产品详细信息外形尺寸图(mm) 滤镜转换器电源线缆选件资料下载

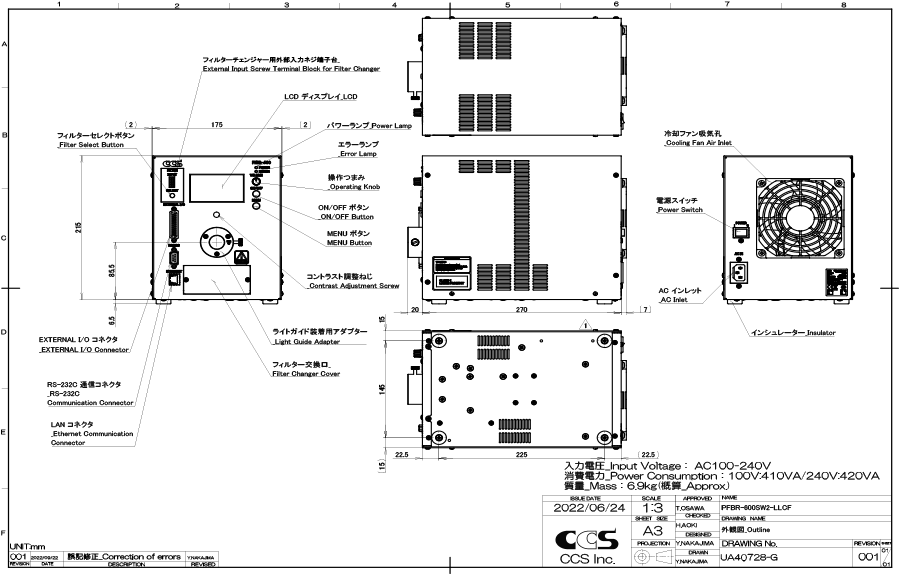

外形尺寸图(mm)

* Click to enlarge image.

滤镜转换器

搭载滤镜转换器的机型
PFBR-600SW2-LLCF / PFBR-600SW2-LLCF-XF / PFBR-600SW2-LLCF-HD

通过使用色彩滤镜，可实现透过特定波长的照射光。

PFBR-600SW2-LLCF

搭载5连装型滤镜转换器
可通过手动/外部通信切换滤镜
拆下前盖，可更换滤镜
备有6色滤镜

色彩滤镜

备有耐热性优异的各种滤镜。
关于滤镜的安装方法和设定，请参阅使用说明书。

电源
Control Unit Guide(PDF)

シーシーエス電源用サンプルプログラム Sample Program for CCS Controllers
電源用イーサネット通信サンプルプログラム(VC#,VB) Ethernet Sample Program (VC#,VB)
電源用イーサネット通信サンプルプログラム(Python) Ethernet Sample Program (Python)

线缆

EXCB2-25M-3

选件

AD-PFBR-600-01
AD-PFBR-600-02
AD-PFBR-600-03

资料下载

综合目录(摘录)	PDF图纸	DXF图纸	宣传单页	使用说明书	3D-CAD
