AD-HLDL3

标准品

Brackets for the HLDL3 Series.
This bracket is used to install the HLDL3 Series light unit (body width: 44 mm) in the same way as the HLDL2 Series light unit (body width: 62 mm).

登录到我的页面-已选产品列表

外观尺寸	W 150 mm x D 62 mm x H 42 mm
使用温湿度	Temperature: 0 to 40°C, Humidity: 20 to 85%RH (no condensation)
保存温湿度	Temperature: -20 to 60°C, Humidity: 20 to 85%RH (no condensation)
重量	300 g max.
材质	Aluminum alloy
附属品	M3 x 6 mm screws x 4, Frame nuts x 4
注意事项	The height of the HLDL2 Series wide type is 26 mm. Using the HLDL3 wide type light unit with an HLDL3 bracket increases the height to 42 mm, so the light emitting surface will be closer to the inspection object.
备注	For details on how to install the HLDL2 series Light Unit, refer to the instruction guide for HLDL2 series.

产品详细信息外形尺寸图(mm) Installation 资料下载

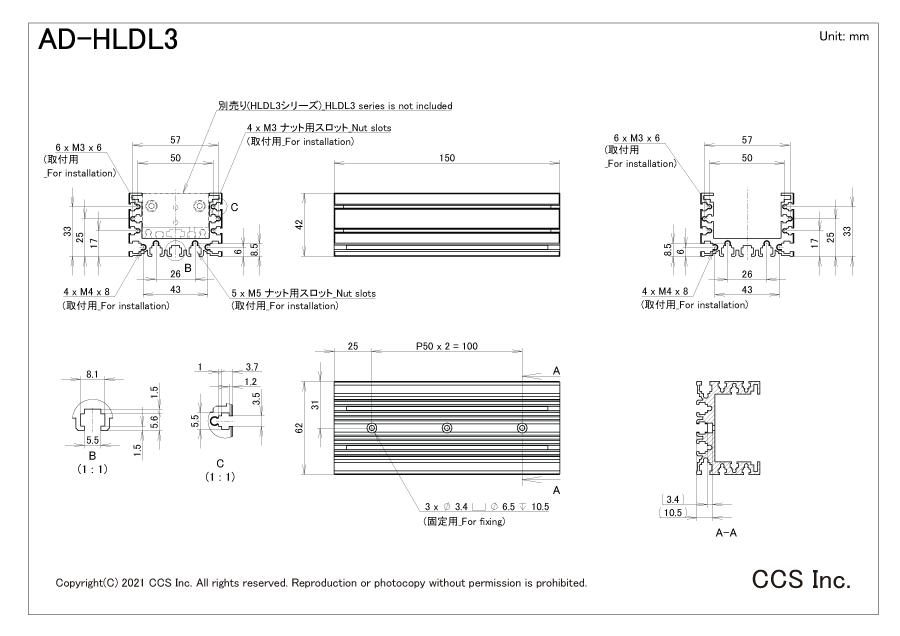

外形尺寸图(mm)

* Click to enlarge image.

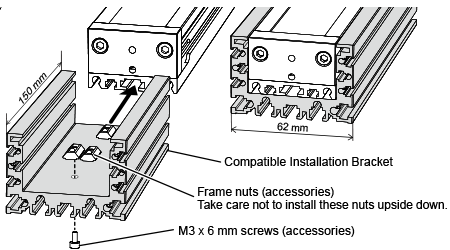

Installation

AD-HLDL

资料下载

综合目录(摘录)	PDF图纸	DXF图纸	宣传单页	使用说明书	3D-CAD
