BK-HLDL3｜CCS株式会社

首页 > 产品信息 > 选件 > Fixtures > BK-HLDL3 Series > BK-HLDL3

BK-HLDL3

标准品

Brackets for the HLDL3 Series.
When you secure the HLDL3 Series, the angle of the irradiation can be adjusted as desired.
(2 brackets included.)

登录到我的页面-已选产品列表

外观尺寸	W 48 mm x D 36 mm x H 17 mm
使用温湿度	Temperature: 0 to 40°C, Humidity: 20 to 85%RH (no condensation)
保存温湿度	Temperature: -20 to 60°C, Humidity: 20 to 85%RH (no condensation)
重量	20 g max.
材质	Aluminum alloy
附属品	M4 x 10 mm screws x 5
备注	For the long Light Units, support the middle part by other means if necessary. These brackets (AD-HLDL3) are not intended to be used together with Compatible Installation Bracket.

产品详细信息外形尺寸图(mm) Installation 资料下载

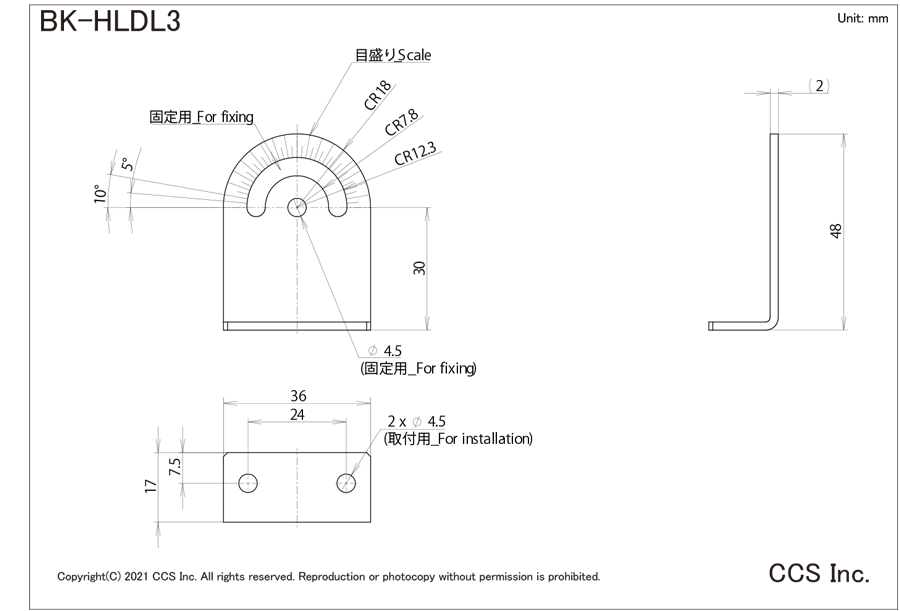

外形尺寸图(mm)

* Click to enlarge image.

Installation

BK-HLDL3

资料下载

综合目录(摘录)	PDF图纸	DXF图纸	宣传单页	使用说明书	3D-CAD
