PL-TH-100X100-WGFHO｜CCS株式会社

首页 > 产品信息 > 选件 > Polarizing Plates > IR系列1000nm以上型用（偏光板） > PL-TH-100X100-WGFHO

PL-TH-100X100-WGFHO

标准品

Polarizing Plates for TH2-100X100IR Series
Use with a polarizing filter to remove the light's surface reflection.

登录到我的页面-已选产品列表

外观尺寸	Width 117.6mm x Depth 116mm x Height 8mm
使用温湿度	Temperature: 0 to 40°C, Humidity: 20 to 85%RH (no condensation)
保存温湿度	Temperature: -20 to 60°C, Humidity: 20 to 85%RH (no condensation)
材质	Glass, Steel sheet
注意事项	Please use this product with CCS LED lighting only. Please check the applicable model and use it according to the instruction manual. Air bubbles may form between the polarizing film and the protective plate.
备注	Series used: TH2-100X100IR series

产品详细信息外形尺寸图(mm) 资料下载

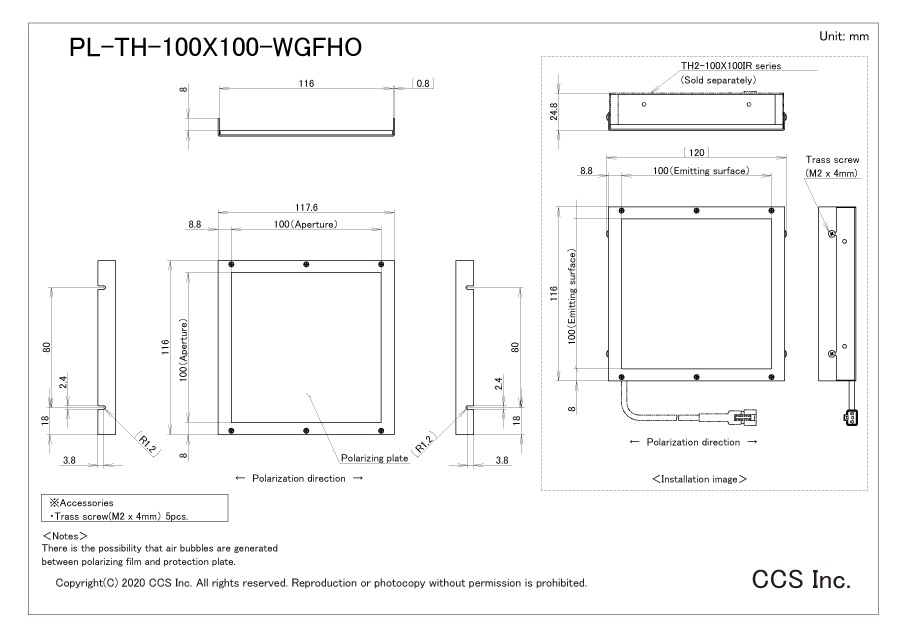

外形尺寸图(mm)

* Click to enlarge image.

资料下载

综合目录(摘录)	PDF图纸	DXF图纸	宣传单页	使用说明书	关于保证和环境管制	3D-CAD
