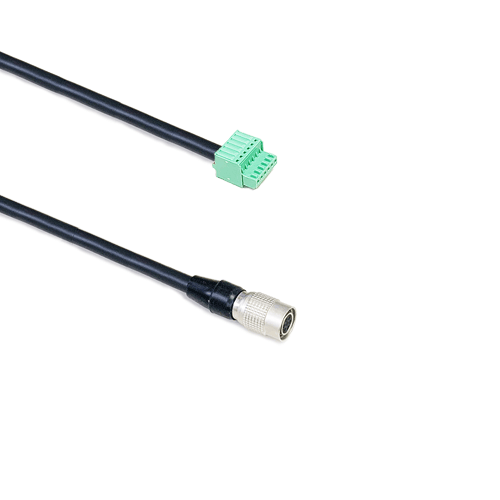

BC-CBL-3

Basler Camera Light dedicated cable.
Warranty for this product are not the same as CCS standard lighting. Contact our local sales o ice for details.<br />

登录到我的页面-已选产品列表

线缆允许弯曲半径	41.6 mm (Not a hi-flex cable)
输入端口	Host Side Connector : WR-TBL series 691381000006
输出端口	Camera Side Connector : 6 pin [HR10A-7P-6S (73)]
适合规格	RoHS, CE, UKCA
使用温湿度	Temperature: 0 to 40℃ (Light intensity may vary due to the change in ambient temperature) Temperature: 0 to 40℃, Humidity: 20% to 85%RH (with no condensation) (Should not be frozen, condensed or exposed to the rapid change in temperature)
保存温湿度	Temperature: -20 to 60°C, Humidity: 20 to 85%RH (no condensation)
材质	Cable jacket material : PVC
备注	AWG : 26

产品详细信息外形尺寸图(mm) Wiring Information 资料下载

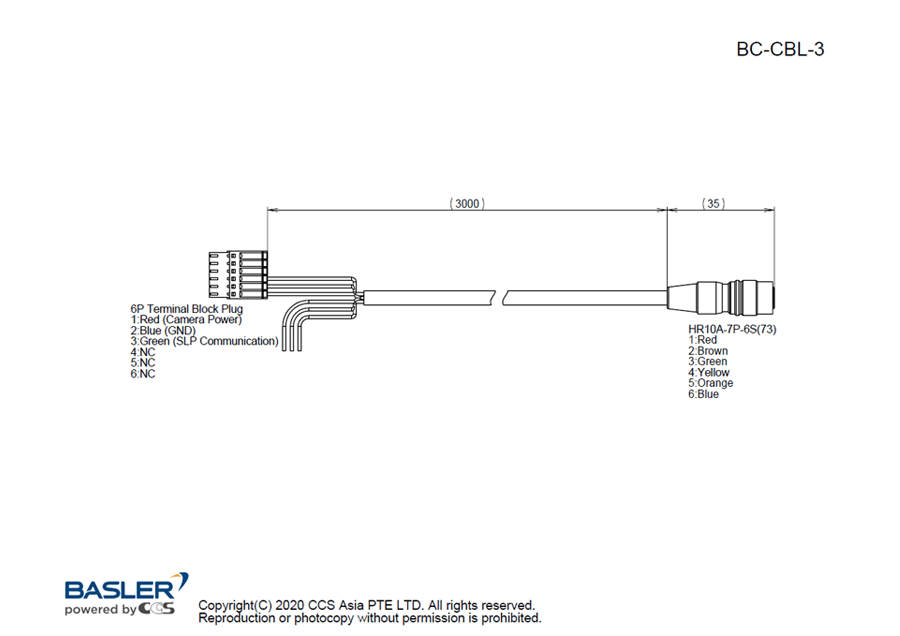

外形尺寸图(mm)

* Click to enlarge image.

Wiring Information

Pin Number [HR10A-7P-6S (73)]	Wire Color	Camera Function	Pin Number [Terminal Block Plug]
1	Red	Camera Power	1
2	Brown	Opto In	-
3	Green	SLP Communication	2
4	Yellow	Camera I/O 2	-
5	Orange	Opto GND	3
6	Blue	GND	-

资料下载

PDF图纸	DXF图纸	使用说明书
