PR-LFV3-70

标准品

Protects emitting surface of the Light Units.
Snap-in easy installation without using screws.
For the PR-LFV3 series.
Note: It is not intended to protect against dust or water.

登录到我的页面-已选产品列表

外观尺寸	D 82.0 mm x W 84.0 mm x H 2.0 mm (the same as the width of the Light Unit)
耐热温度	80 ℃
使用温湿度	Temperature: 0 to 40°C, Humidity: 20 to 85%RH (no condensation)
保存温湿度	Temperature: -20 to 60°C, Humidity: 20 to 85%RH (no condensation)
附属品	Operation Guide. M2 x 4 mm screws x 5 pcs.
注意事项	Heat may cause deformation or discoloring depending on the use environment. Periodically inspect the accessories to maintain the essential effect of them. Be aware that installing a protective plate may reduce image resolution.

产品详细信息外形尺寸图(mm) 适配光源资料下载

外形尺寸图(mm)

Dimensions (mm)

适配光源

LFV3-G-70RD

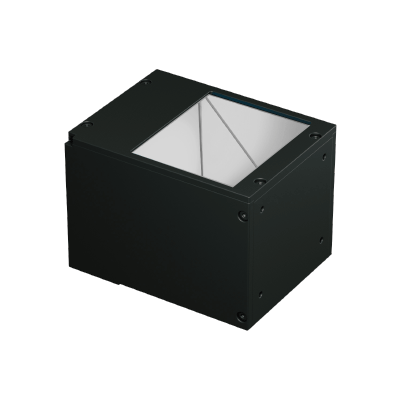

LFV3-G-70SW

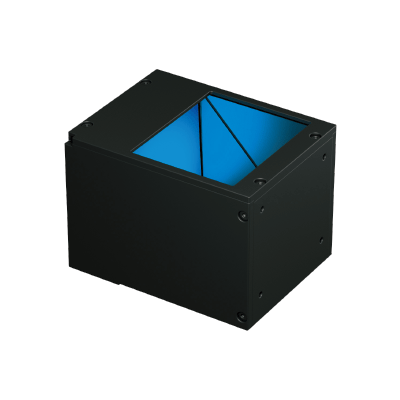

LFV3-G-70BL
LFV3-70RD(A)
LFV3-70SW(A)
LFV3-70BL(A)

资料下载

综合目录(摘录)	PDF图纸	DXF图纸
