LFV3-50X100RD-RA(A) / LFV3-50X100SW-RA(A) / LFV3-50X100BL-RA(A)

首页 > 产品信息 > 图像处理光源 > 同轴 > LFV3系列 > LFV3-50X100RD-RA(A) / LFV3-50X100SW-RA(A) / LFV3-50X100BL-RA(A)

LFV3-50X100RD-RA(A) / LFV3-50X100SW-RA(A) / LFV3-50X100BL-RA(A)

特殊定制品

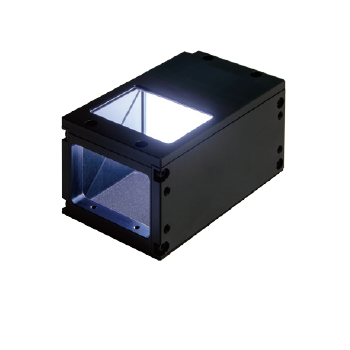

110mm (W) x 94mm (D) x 58mm (H) coaxial light with a light emitting surface of 52mm x 102mm. Available colors: red (LFV3-50X100RD-RA(A)), white (LFV3-50X100SW-RA(A)), and blue (LFV3-50X100BL-RA(A)). 90-degree position change of a standard coaxial light illumination port.

登录到我的页面-已选产品列表

LED发光颜色	LFV3-50X100RD-RA(A)：Red LFV3-50X100SW-RA(A)：White LFV3-50X100BL-RA(A)：Blue
外观尺寸	W 110 mm x D 94 mm x H 58 mm
输入电压	24 VDC
消耗功率	LFV3-50X100RD-RA(A) : 17 W max. LFV3-50X100SW-RA(A) : 20 W max. LFV3-50X100BL-RA(A) : 17 W max.

产品详细信息外形尺寸图(mm) 资料下载

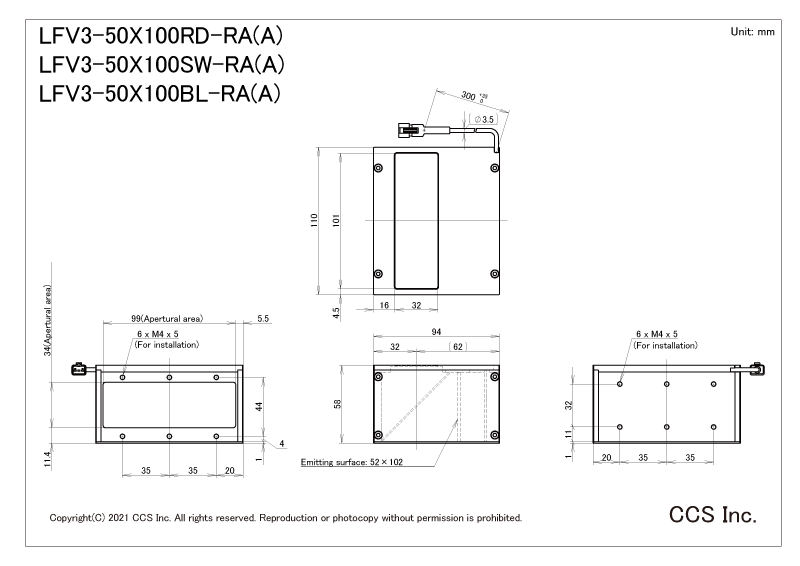

外形尺寸图(mm)

* Click to enlarge image.

资料下载

综合目录(摘录)	PDF图纸
