BCBL-60X60W / BCBL-60X60R / BCBL-60X60B

首页 > 产品信息 > 图像处理光源 > Basler相机照明系列 > BCBL Series (Flat Light) > BCBL-60X60W / BCBL-60X60R / BCBL-60X60B

BCBL-60X60W / BCBL-60X60R / BCBL-60X60B

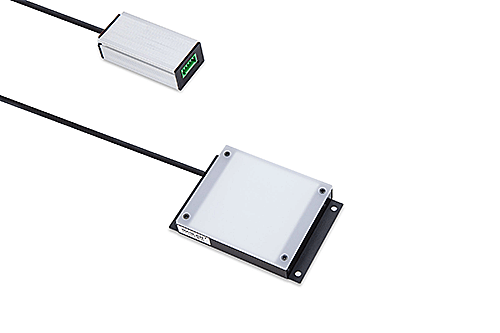

BCBL-60X60x (x=W, R, B) plug-and-play bar light connects to Basler ace U and ace L camera models. Control lighting mode, lighting time, and dimming of lighting through the camera software.
The LED emission colors are red, blue and white, and the emission surface size is 60 x 60 mm.
"" class=""icn-catch marT2"">

登录到我的页面-已选产品列表

LED发光颜色	Red , Blue , White
峰值发光波长	Red 635 nm, Blue 470 nm, White 6000 K
外观尺寸	W 63 mm x D 90 mm x H 15 mm
输入电压	24 VDC ( ± 10% )
消耗功率	Red 6.1 W, Blue 6.1 W, White 6.1 W
适合规格	RoHS, CE, UKCA
使用温湿度	Temperature: 0 to 40℃ (Light intensity may vary due to the change in ambient temperature) Temperature: 0 to 40℃, Humidity: 20% to 85%RH (with no condensation) (Should not be frozen, condensed or exposed to the rapid change in temperature)
保存温湿度	Temperature: -20 to 60°C, Humidity: 20 to 85%RH (no condensation)
冷却方式	Natural air-cooling
重量	130 g
附属品	使用说明书

产品详细信息 Controller Details 外形尺寸图(mm) 选件资料下载

Controller Details

Connectors	Controller part: Applicable Terminal Block Connector: Wurth Elektronik WR-TBL series 691381000006) Wurth Elektronik WR-TBL series 691382010006
Drive method	Constant-voltage system
Intensity control method	PWM control
PWM frequency	100 kHz
Cable length	Light cable: 500 mm Camera cable: 3 m max.
CE marking	EMC Standard: Conforms to EN61000-6:2019、EN61000-6-:2007+A1:2011
Case material	Aluminum alloy, Resin

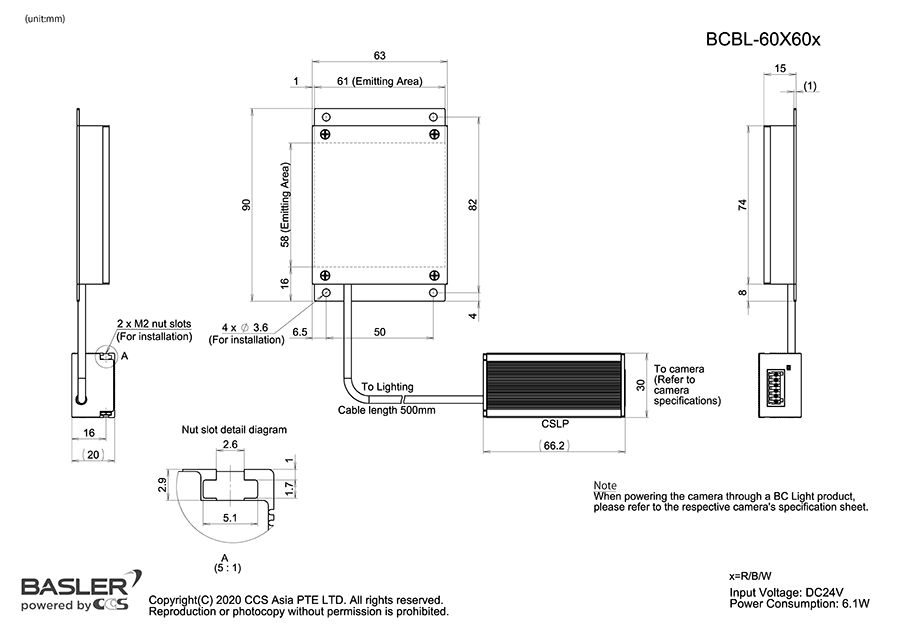

外形尺寸图(mm)

* Click to enlarge image.

选件

BC-CBL-3

资料下载

PDF图纸	DXF图纸	使用说明书	STEP Drawing
