MSU-47X34SW+TH2SP

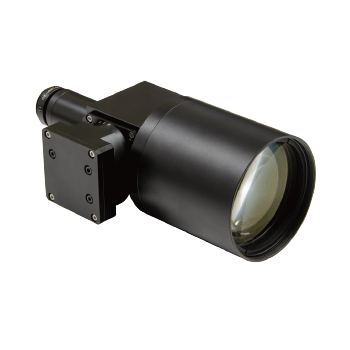

Lens-integrated parallelism-variable coaxial light MSU-47X34SW+TH2SP (custom order).
Integrated lens for easy light source and camera optical axis adjustment.

This is a made-to-order product. For queries and details, contact your CCS sales representative.

登录到我的页面-已选产品列表

LED发光颜色	White
相关色温	5,800 K
输入电压	24 VDC
消耗功率	2.9 Ｗ max.
线缆长度	Approx. 0.3 m
输入端口	SMR-03V-B
适合规格	RoHS, REACH
使用温湿度	Temperature: 0 to 40°C, Humidity: 20 to 80% RH (with no condensation)
保存温湿度	Temperature: -10 to 50°C, Humidity: 20 to 80% RH (with no condensation)
冷却方式	Natural air cooling
重量	Approx. 1.1 kg
材质	Aluminum alloy, Glass
备注	Applicable: Image Size10.3 x 14.1 mm (diagonal 17.6 mm, 1.1 type) As the image size is in inches, the field of view is an approximation.

产品详细信息外形尺寸图(mm) 资料下载

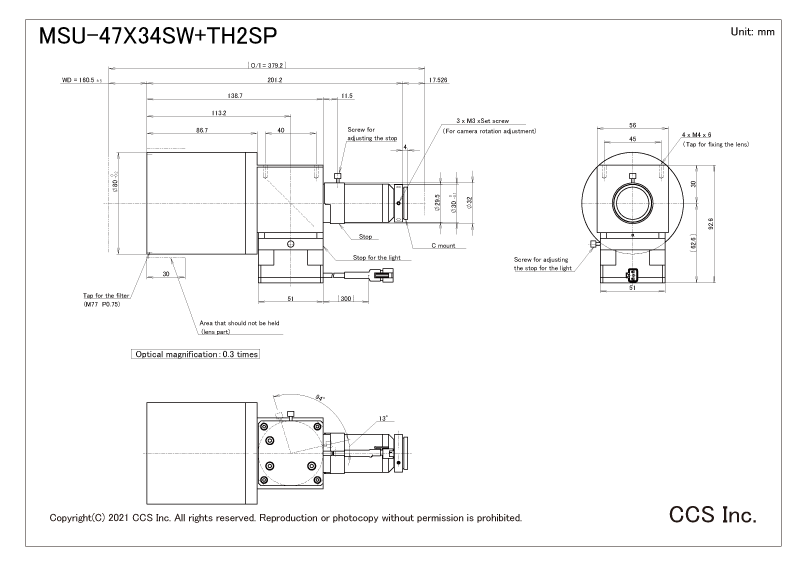

外形尺寸图(mm)

* Click to enlarge image.

资料下载

综合目录(摘录)	PDF图纸
