FPQ3-32RD-IU

标准品

This Light Unit with Intensity Control Unit emits red light and measures 32 x 32 x 30 mm (width x depth x height).

登录到我的页面-已选产品列表

LED发光颜色	Red
峰值发光波长	630 nm typ.
外观尺寸	W 32 mm x D 32 mm x H 30 mm
输入电压	24VDC
消耗功率	4.3 W max.
极性, 信号	1 : 24 VDC / 2 : NC / 3 : COMMON GND / 4 : ON/OFF input (+ 24 V)
线缆长度	670 mm (including the Intensity Control Unit)
外壳材质	Aluminum alloy, resin
输入端口	M12 (4 pins, plug)
适合规格	CE, UKCA, RoHS, IEC 62471（Exempt）
使用温湿度	Temperature: 0 to 40°C, Humidity: 20 to 85%RH (no condensation)
保存温湿度	Temperature: -20 to 60°C, Humidity: 20 to 85%RH (no condensation)
冷却方式	Natural air-cooling
重量	90 g max.
附属品	使用说明书

产品详细信息外形尺寸图(mm) 资料下载

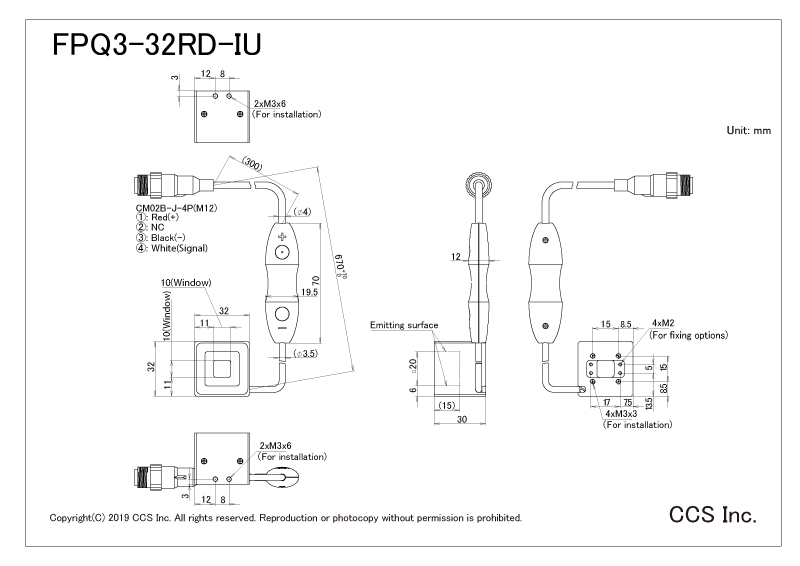

外形尺寸图(mm)

资料下载

综合目录(摘录)	PDF Drawing	DXF drawing	Pamphlet PDF	使用说明书	关于保证和环境管制
