OPF-S63x60R-PS｜CCS株式会社

首页 > 产品信息 > 图像处理光源 > 方形 > OPF Series > OPF-S63x60R-PS

OPF-S63x60R-PS

[Not available in Japan]
This Light Unit emits red light and measures 75 x 62 x 15 mm (width x depth x height).
Narrow directivity angle type.

登录到我的页面-已选产品列表

LED发光颜色	Red
峰值发光波长	630 nm
外观尺寸	W 75 mm x D 62 mm x H 15 mm
输入电压	12 VDC
消耗功率	6.7 W
耐振动性	10 to 55 Hz; amplitude 1.5 mm; 2 hours in each of the X, Y, and Z directions
耐冲击性	Approximately 10 G, 3 times in each of the X, Y, and Z directions
适合规格	EMC (2014/30/EU), RoHS (2011/65/EU, MIIT Order No.32) / EN 61326-1:2013
使用温湿度	0 to 40°C/35 to 85% RH (no condensation)
保存温湿度	-20 to 70°C/35 to 95% RH (no condensation)
重量	80 g
材质	Housing: Aluminum alloy and stainless steel

产品详细信息外形尺寸图(mm) 选件线缆电源资料下载

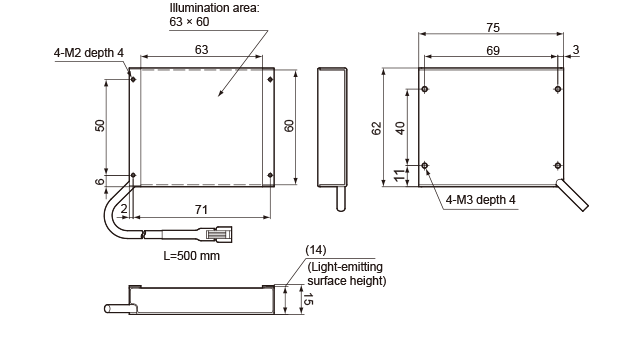

外形尺寸图(mm)

选件

TCSR-OPF-S63x60
PL-OPF-S63x60
BKT-OPF-S63x60

线缆

CB-2
CB-3
CB-5
RCB-2
RCB-3
RCB-5

电源
Control Unit Guide(PDF)

OPPD-15
OPPD-15-f500
OPPD-15-f1M
OPPD-30E
OPPF-48MN
OPPF-48MP
OPPF-48SN
OPPF-48SP

资料下载

综合目录(摘录)	DXF图纸	使用说明书	STEP Drawing
