LNSP-300UV365-FN

标准品
生产终止品

Not available from "June/30/2023".
The recommended alternative model is LNSP-300UV3-365-FN.

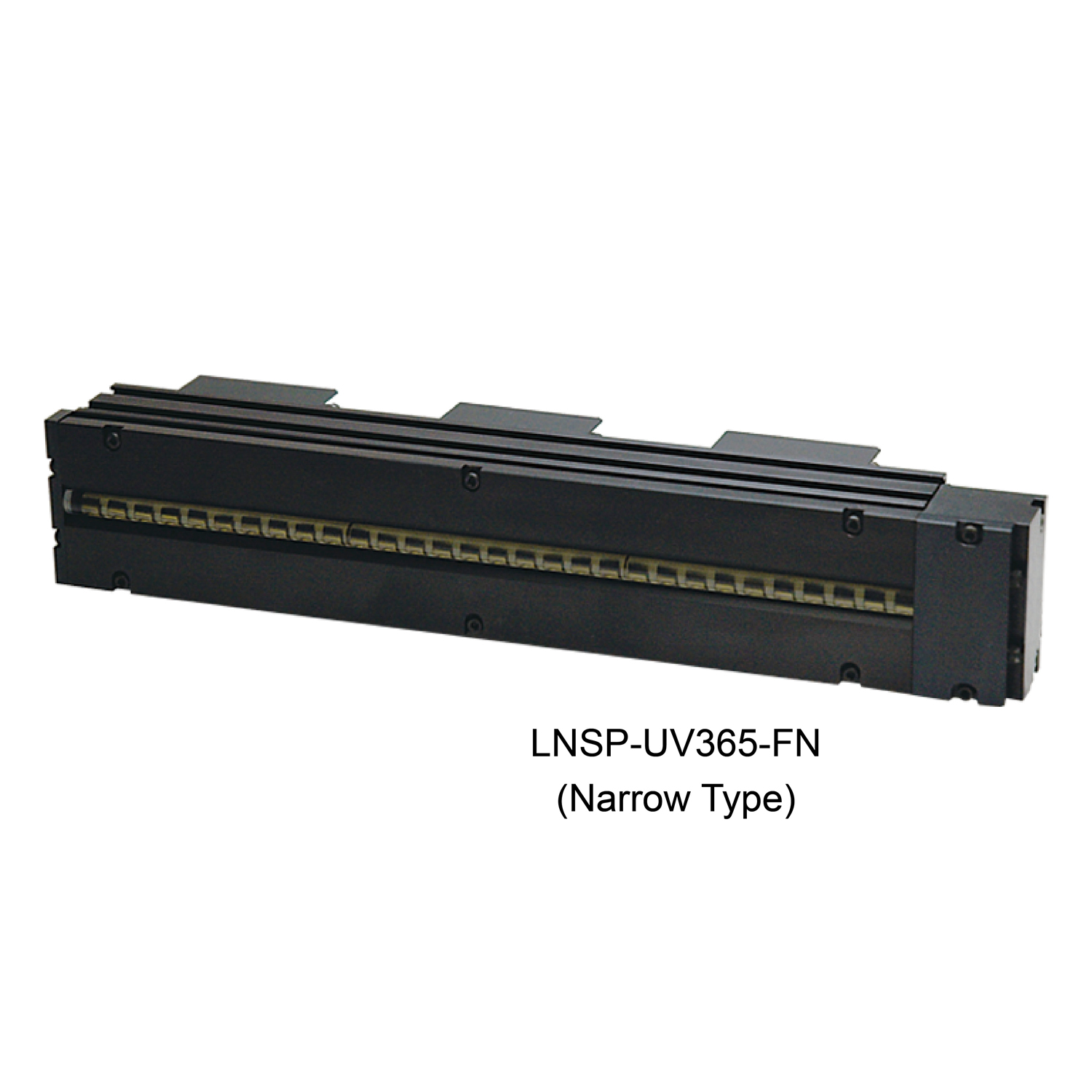

This Light Unit emits ultraviolet light and measures W 339 x D 62 x H 79.8 mm.
The radiating surface measures 300 x 9.4 mm.
(Narrow type)

登录到我的页面-已选产品列表

LED发光颜色	Ultraviolet
峰值发光波长	365 nm typ.
外观尺寸	W 339 x D 62 x H 79.8 mm
消耗功率	92 W max. (Including power consumption for fans)
线缆长度	300 mm
外壳材质	Aluminum alloy, Steel sheet, Quartz glass
输入端口	Metal connector PRC04-12A26S-37M18 (Tajimi Electronics co.,ltd)
适合规格	CE, UKCA, RoHS, IEC 62471（High risk）
使用温湿度	Temperature: 0 to 40°C, Humidity: 20 to 85%RH (no condensation)
保存温湿度	Temperature: -20 to 60°C, Humidity: 20 to 85%RH (no condensation)
冷却方式	强制冷却
重量	1,800 g max.
附属品	User Manual, Radiation aperture seal, UV DANGER Seal, Nuts for frame x 4, FG line (2 m), M3 mounting screw

产品详细信息外形尺寸图(mm) 线缆电源资料下载

外形尺寸图(mm)

* Click to enlarge image.

线缆

QCB-2
QCB-3
QCB-5
QCB-10
QCB-20
QCBM-2
QCBM-3
QCBM-5
QCBM-10
QCBM-20

电源
Control Unit Guide(PDF)

PSCC-30048(A)
PSCC-60048(A)

资料下载

PDF图纸	DXF图纸	宣传单页	使用说明书	关于保证和环境管制	3D-CAD
