LDLB-IP-300SW-N

标准品

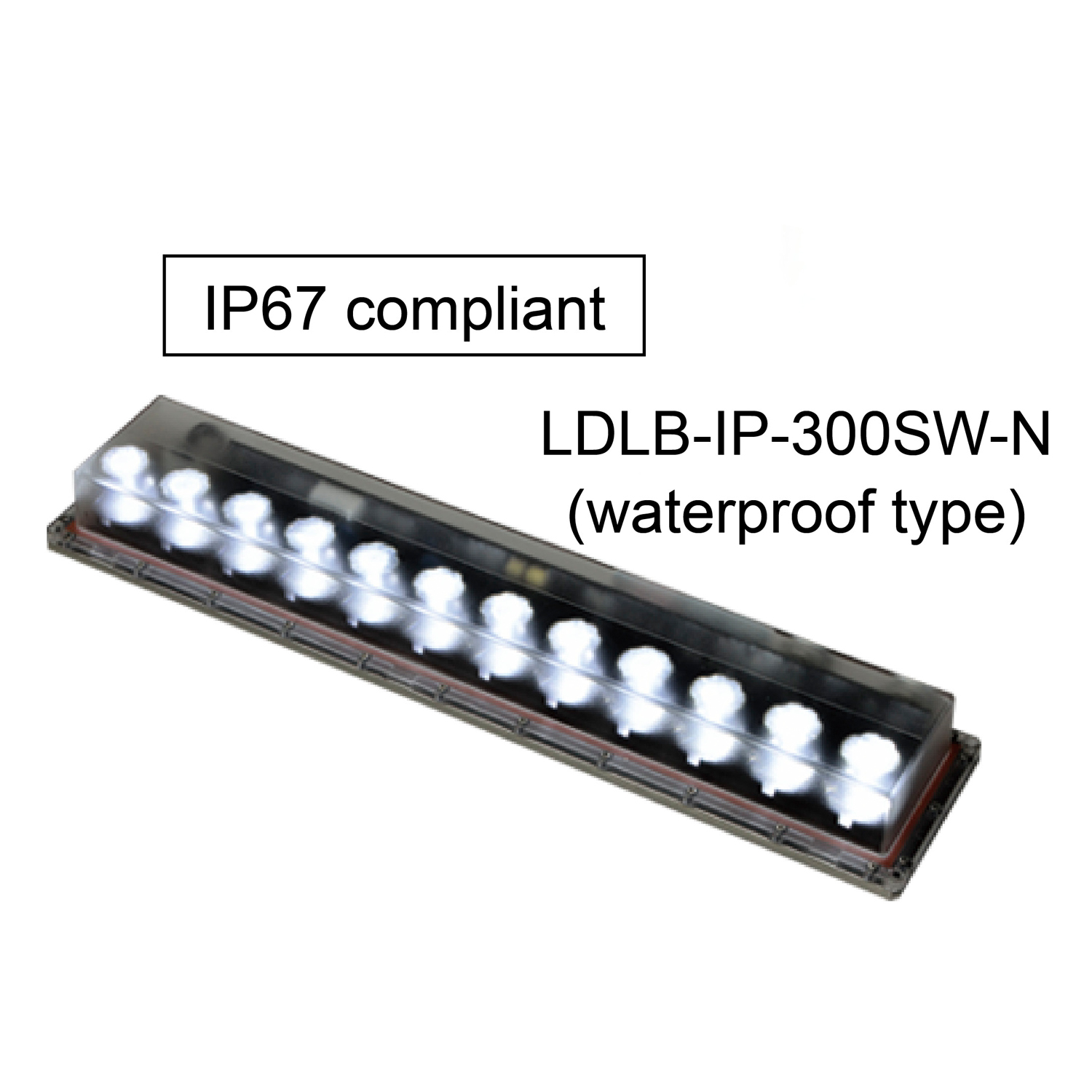

This Light Unit emits white light and measures 320 x 70 x 32 mm (width x depth x height).
The light-emitting surface measures 300 x 24 mm.
Conforms to IP67.

登录到我的页面-已选产品列表

LED发光颜色	White
相关色温	6,100 K typ.
外观尺寸	W 320 mm x D 70 mm x H 32 mm
输入电压	24 VDC (rating), 22.8 to 26.4 VDC (range)
消耗功率	31 W max.
外壳材质	Aluminum alloy, resin
输入端口	M12 (5 pins, plug)
适合规格	CE, UKCA, RoHS, IEC 62471（Mod risk）
使用温湿度	Temperature: 0 to 40°C, Humidity: 20 to 85%RH (no condensation)
保存温湿度	Temperature: -20 to 60°C, Humidity: 20 to 85%RH (no condensation)
冷却方式	Natural air-cooling
重量	500 g max.
附属品	使用说明书
注意事项	* The power supply for daisy-chained Light Units must provide sufficient output for all of the Light Units. When the Light Units are used in overdrive mode, the power supply must provide 6 A or more for each Light Unit.

产品详细信息外形尺寸图(mm) 线缆资料下载

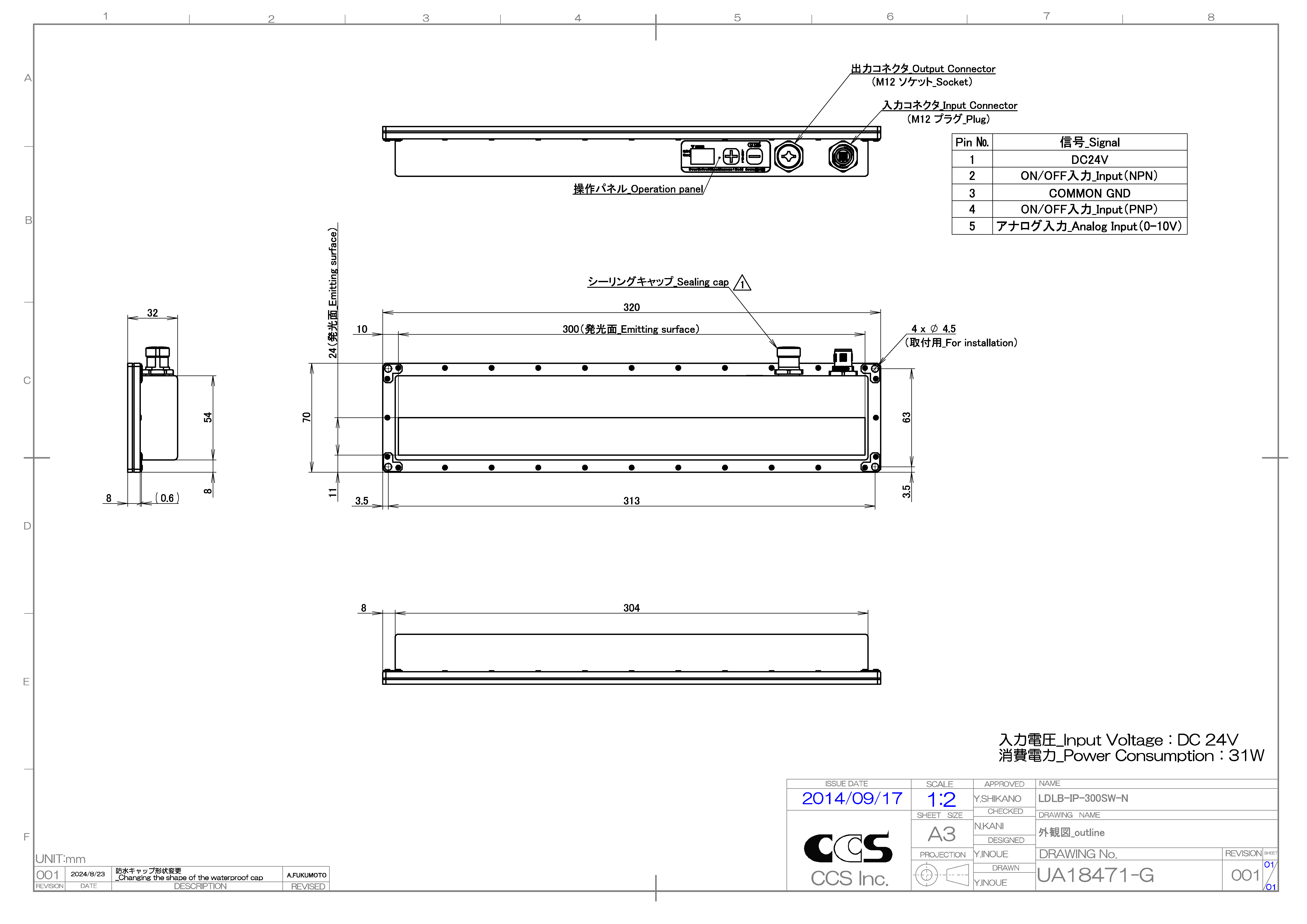

外形尺寸图(mm)

* Click to enlarge image.

线缆

FECB-1-M12-5F
FECB-2-M12-5F
FECB-3-M12-5F
FECB-5-M12-5F
FECB-0.6-M12-5M-5F

资料下载

综合目录(摘录)	PDF图纸	DXF图纸	宣传单页	使用说明书	关于保证和环境管制	3D-CAD
